Кольцо Основной блок

В распределительной сети устройства кольцевой магистрали играют жизненно важную роль в установлении соединений. Они создают петлю, соединяя фидеры, контролируя и выявляя любые неисправности или неполадки как на концах фидера, так и на распределительном трансформаторе. Это обеспечивает бесперебойное и бесперебойное электроснабжение предприятия с минимальным падением напряжения, гарантируя надежный источник электроэнергии.

Определение основного кольцевого блока (RMU)

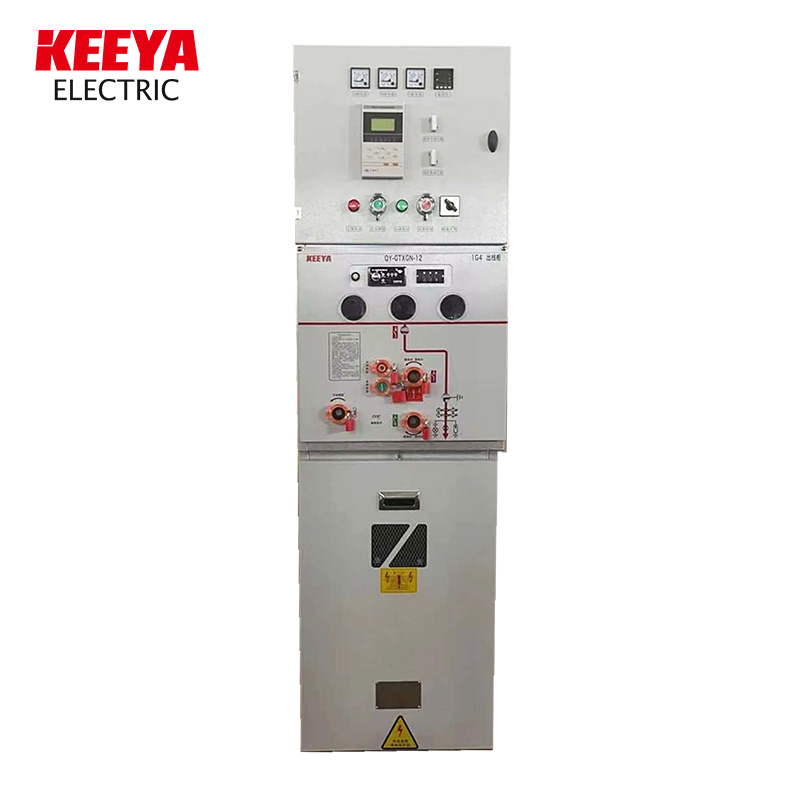

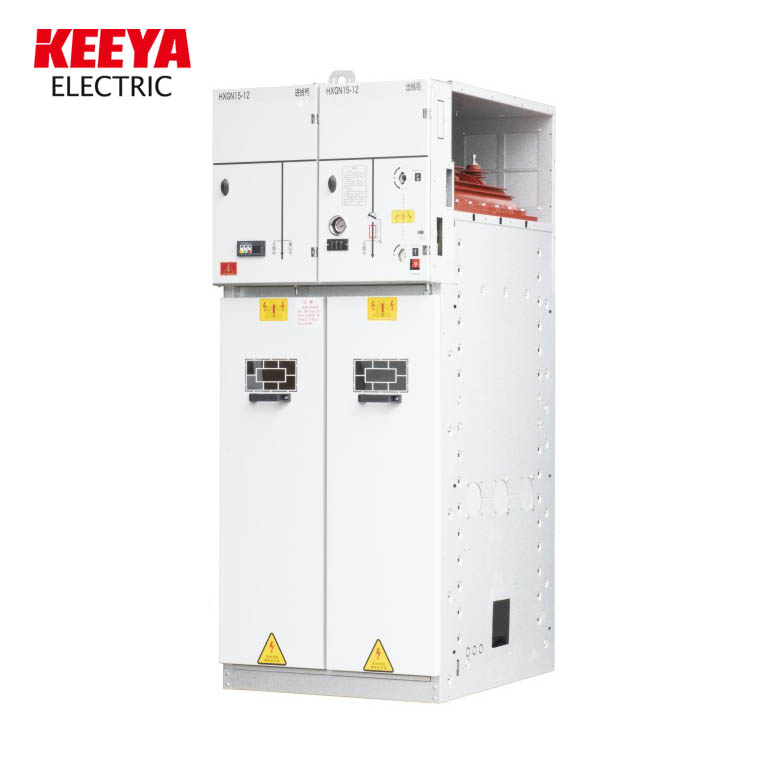

Шкаф RMU (кольцевой основной блок), также известный как шкаф среднего напряжения, представляет собой комплексное электрическое устройство, предназначенное для соединения, измерения и включения выключателя фиксированного типа с возможностями защиты трансформатора.

Эти шкафы характеризуются компактными размерами, высокой надежностью, функциями безопасности, простотой обслуживания, а также возможностью простой замены и расширения. В зависимости от конкретных потребностей RMU предлагаются с различными конфигурациями напряжения, отвечающими требованиям установки как внутри, так и снаружи помещения.

Структура кольцевого основного блока (RMU)

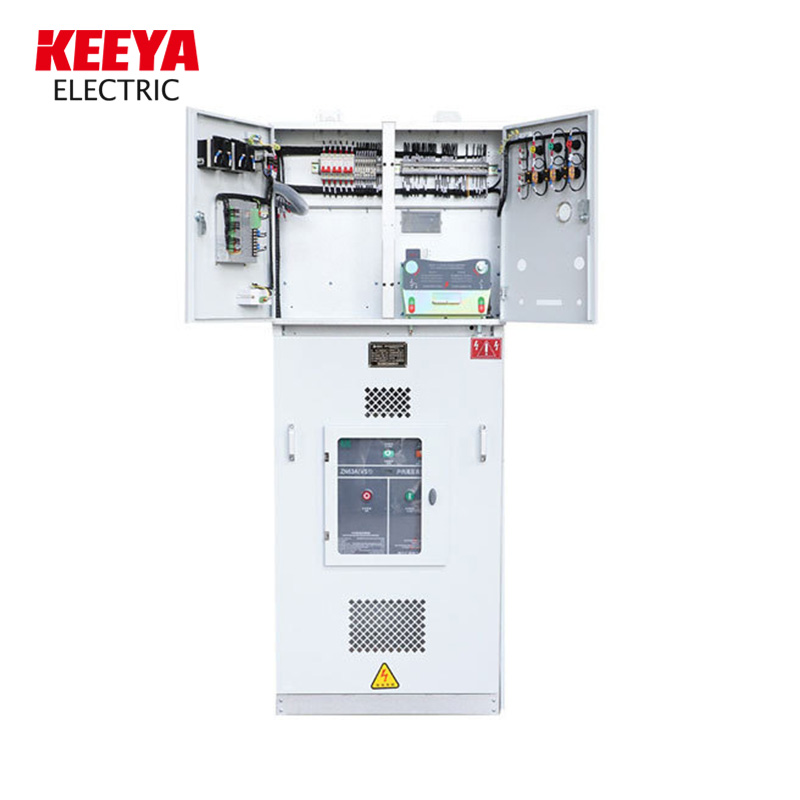

Шкаф RMU имеет отдельные отсеки для выходных и входных кабелей, которые соединены изолирующими выключателями и кабелями, идущими к трансформаторам за счет использования выключателей нагрузки и защитных предохранителей.

По сути, компоненты переключателя, в том числе выключатели нагрузки, режущее оборудование, заземляющие ножи, шины и клеммы, надежно размещены внутри бензобака с элегазом, изготовленного из материала, обладающего высокой устойчивостью к факторам окружающей среды, таким как грязь, масло и жир, что обеспечивает предотвращение коррозии.

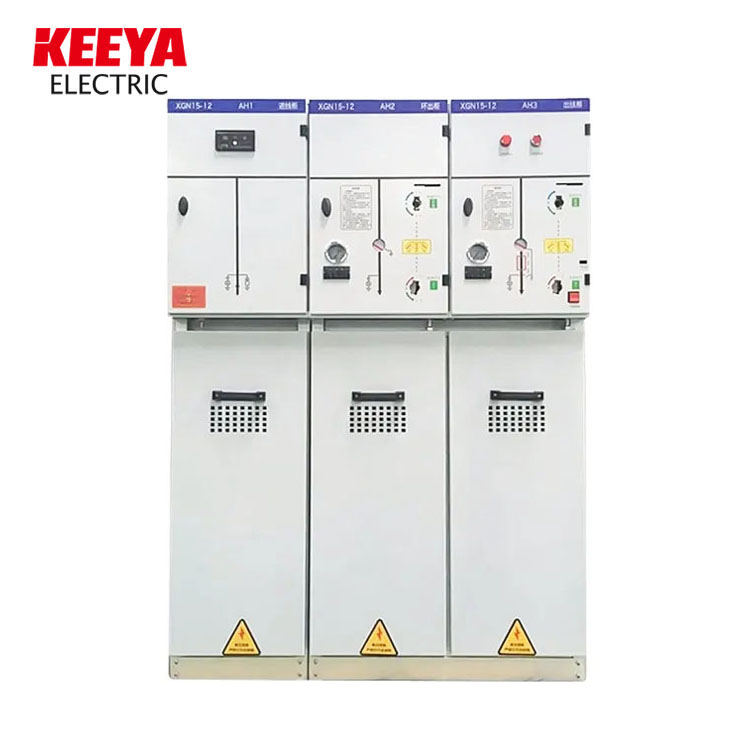

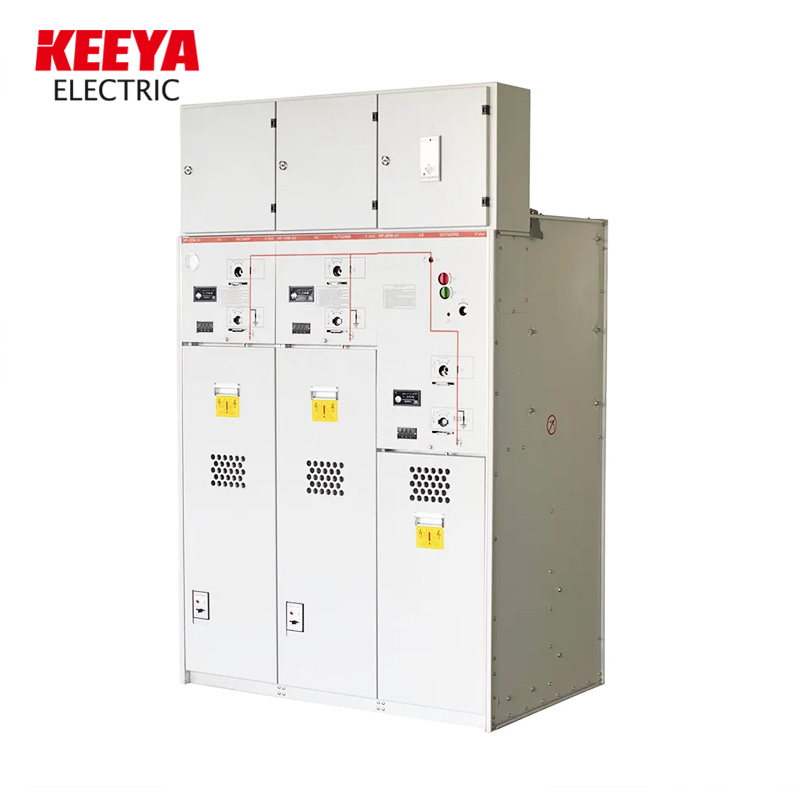

Шкафы RMU имеют отдельные отсеки, которые как соединены между собой, так и разделены. Эти шкафы соответствуют стандартам RMU и доступны в конфигурациях с двумя, четырьмя или шестью отсеками, в зависимости от конкретных требований, изложенных заказчиком.

Исторически сложилось так, что преобладающий подход к защите трансформаторов среднего/низкого напряжения в распределительных сетях включал обычное сочетание предохранителей и режущих ножей. Этот метод был известен своей простотой и экономичностью. И наоборот, автоматические выключатели обычно предназначались для станций высокого/среднего напряжения (ВН/СН), а не широко использовались на станциях среднего/низкого напряжения (СН/НН).

Некоторые особенности распределительных устройств RMU заключаются в следующем:

- Компактный и герметичный, он занимает небольшую площадь и имеет изоляцию для повышения безопасности.

- Предназначен для систем 11 кВ/33 кВ, обычно рассчитанных на ток 630 А с номиналом отключения 21 КА.

- Оснащен тремя вариантами изоляции: масляной, воздушной и широко распространенной изоляцией из газа SF6.

- Обычно конфигурируется с двумя входящими и одной исходящими линиями, и наоборот.

- Включает отдельные защитные и измерительные устройства для дополнительной функциональности.

- Подходит как для внутреннего, так и для наружного применения, обеспечивая универсальность при установке.

- Снижает опасность пожара, уделяя приоритетное внимание безопасности при эксплуатации.

● Технические параметры
