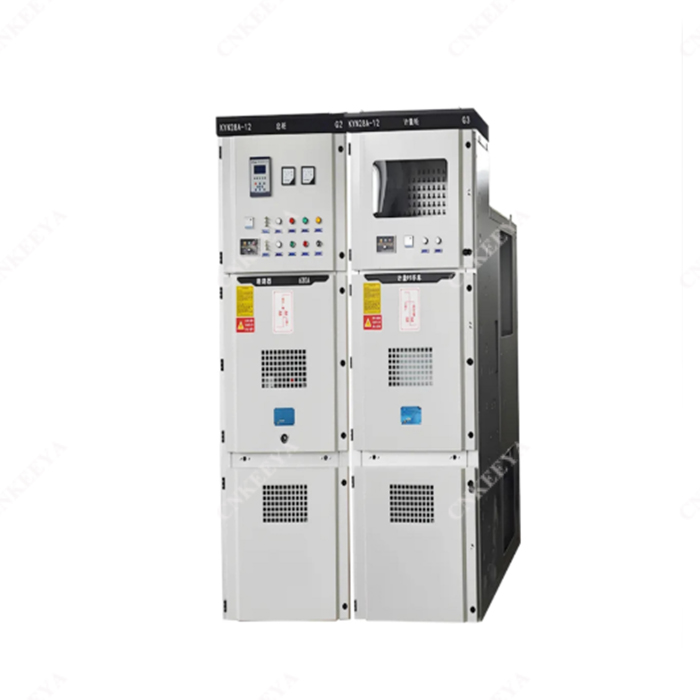

Cnkeeya, авторитетный производитель в области электрической промышленности, с гордостью представляет распределитель KYN28-24KV-высококачественное решение, предназначенное для оптимального распределения энергии. Наша приверженность экономической эффективности очевидна в конкурентных ценах этого распределительного устройства.
Будучи производителями, Cnkeeya приоритет доставке первоклассных продуктов по низкой цене, гарантируя, что наши клиенты получают пользу от качества и доступности. Распределительный устройства KYN28-24KV является свидетельством нашей приверженности делу о предоставлении экономичных решений без ущерба для производительности, что делает его предпочтительным выбором для тех, кто ищет надежные и благоприятные варианты распределения в различных приложениях.
Этот продукт соответствует следующим стандартам: GB3906-20063.6-40,5 кВ, инцеяльные переходы и управляющий шестерня, GB/T11022 Общие технические требования для высокого напряжения и контрольного устройства, IEC62271200 Металлический переключатель и управляющий по заказу. AC Высокое распределительное устройство '.
Бронированная съемная съемная металлическая распределительное устройство
Модель и значение
Температура окружающего воздуха: максимальная температура 40 ℃, минимальная температура -15 ℃;
● Относительная влажность: средняя ежедневная не более 95%, среднее давление паров не более 2,2 кПа, ежемесячно среднее не более 90%, среднее среднее давление паров не более 1,8 кПа;
● Altitude: 1000m and below;
Интенсивность землетрясения: не более 8 градусов;
● Окружающий воздух должен быть свободен от коррозионных или легковоспламеняющихся газов, водяного пара и других очевидных загрязнений;
● Нет частой насильственной вибрации;
Для использования превышают нормальные условия окружающей среды, указанные в GB3906, о нем следует согласовать между пользователем и производителем.
|
Элемент |
Единица |
Ценить |
|
|
Рейтинг Напряжение |
кв |
24 |
|
|
Рейтинг частота |
Гц |
50 |
|
|
Номинальный ток выключателя цепи |
A |
630 1550,1600,2000 2500 3150,4000 |
|
|
Рейтинг ток шкафа переключения |
A |
630 1550,1600,2000 2500 3150,4000 |
|
|
Оцененный динамический ток (4S) |
а |
16,20,25,31,5,40,50 |
|
|
Оцененный стабильный ток (пик) |
а |
40,50,63,80,100,125 |
|
|
Оцененный ток разрыва короткого замыкания |
а |
16,20,25,31,5,40,50 |
|
|
Оценка коротких замыканий текущий |
а |
40,50,63,80,100,125 |
|
|
1 мин частота мощности выдерживает напряжение |
Полюс, полюс-Земля |
кв |
65 |
|
Через Изолирующее расстояние |
кв |
79 |
|
|
Молния импульс противостоять напряжение (пик) |
Полюс, полюс-Земля |
кв |
125 |
|
Через Изолирующее расстояние |
кв |
145 |
|
|
Уровень защиты |
Ip4x для Корпус, ip2x для Изолирующая комната и помещение для выключателя |
||
Примечание: емкость КТ с коротким замыканием должна рассматриваться отдельно.
Kyn28-24
Бронированная съемная съемная металлическая распределительное устройство
Структура распределительного устройства (см. Рисунок 1).
Полностью металлическая бронированная, собранная структура, широкий комбинированный раствор.
● Корпус шкафа изготовлен из импортной алюминиевой и цинк с тонкой стальной пластиной, обрабатываемым с помощью машинного инструмента, с использованием передовой технологии многообедения складывания, соединенных с заклепками и высокопрочными болтами, с высокой точностью, легкой, высокой прочностью и сильной универсальностью деталей.
● LT может быть оснащен серией VS1-24 или импортированным выключателем VD4 Vad4 Series, с широким применением, высокой надежностью и долгими годами без технического обслуживания.
● Рукопадка оборудована рабочими и тестирующими позициями, и каждая позиция оснащена устройствами позиционирования и отображения, что является безопасным и надежным.
● Все виды ручных строк могут быть изменены в соответствии с модульными строительными блоками, гарантируя, что нагрузка одной и той же спецификации может быть свободно взаимозаменяемым, а нагрузка различных спецификаций никогда не может входить.
● Режим установки переключателя заземления
A. Установлен в средней части шкафа (передний тип) для удобства двухстороннего обслуживания шкафа.
B. Установлен в задней части шкафа (задний тип), чтобы сэкономить пространство на стене.
● Метод установки трансформатора тока:
A. Установлен в передней части кабельной комнаты в задней части шкафа.
Б. Пословил на дне большой изгибающей пластины.
● В кабельной комнате можно установить до 9 одноядерных кабелей.
● Каждая комната высокого давления имеет канал снятия давления для обеспечения личной безопасности.
● Очень надежное взаимосвязанное устройство полностью соответствует требованиям безопасности «пятипрофилирования».
● Нарушение транспорта транспортируется специальным грузовиком, который является легким и гибким в эксплуатации.
● Передние и задние двери оснащены окнами наблюдения, которые могут легко наблюдать рабочую статус компонентов в помещении.
Kyn28-24
Бронированная съемная съемная металлическая распределительное устройство
Kyn28-24
А. Автобусная комната
B. Комната ручной работы выключателя
C. Кабельная комната
D. Relay Instrument Room
1. Корпус
2. Ветвенный автобус
3. Автобусная втулка
4. Главный автобус
5. Фиксированный контакт
6. Фиксированный контактный ящик
7. Трансформатор тока
8. Выключатель заземления
9. Кабель
10. Арест
11. Заземление главного автобуса
12 Собранная перегородка
13. Площадь перегородки (клапан)
14. Вторичная заглушка
15. Руколонка выключателя цепного выключателя
16. Нагревательное устройство
17 Съемный тип горизонтальной перегородки
18 Механизм эксплуатационного переключателя
19. Основная плитка
20. РАСПОЛОЖЕНИЕ РАСПРЕДЕЛЕНИЯ
21. управляющий проводник канавки
● Номер чертежа решений основной схемы, цель и однострочный рисунок системы, номинальное напряжение, номинальный ток, номинальный ток разрыва короткого замыкания, расположение распределительной комнаты, а также расположение распределительных устройств и рисунок конфигурации и т. Д.
● Требования к управлению распределительным устройством, измерением и защитой, а также другие требования к автоматическим устройствам.
● Модели, спецификация и количество основных электрических компонентов в распределительных устройствах.
● Подключение лотка шины LF требуется между распределительным устройством или входящим шкафом линии, должны быть предоставлены конкретные требования, такие как номинальная емкость для подносов шины, пролет от лотка автобусы и высота от земли.
● Распределительные устройства, используемые в специальных условиях окружающей среды, должны быть указаны при заказе.
