Являясь ведущим поставщиком в Китае, Keeya специализируется на поставке передовых решений в виде основного блока с кольцом с твердой изоляцией. Наша высококачественная продукция является примером надежности и эффективности в распределении электроэнергии. Стремясь к совершенству, Keeya выступает в качестве надежного поставщика передовых кольцевых главных блоков, предлагая решения, отвечающие растущим потребностям отрасли. Сотрудничайте с нами, чтобы получить первоклассную продукцию и услуги в области кольцевых главных блоков с твердой изоляцией.

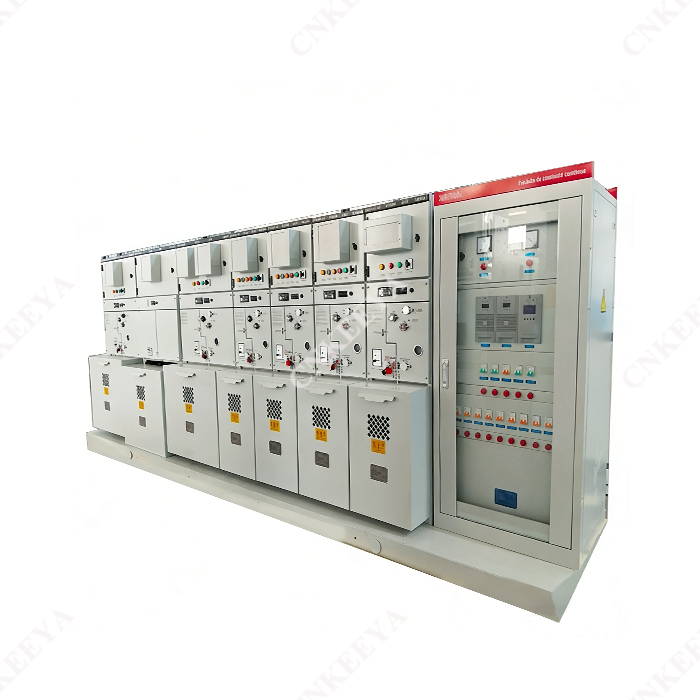

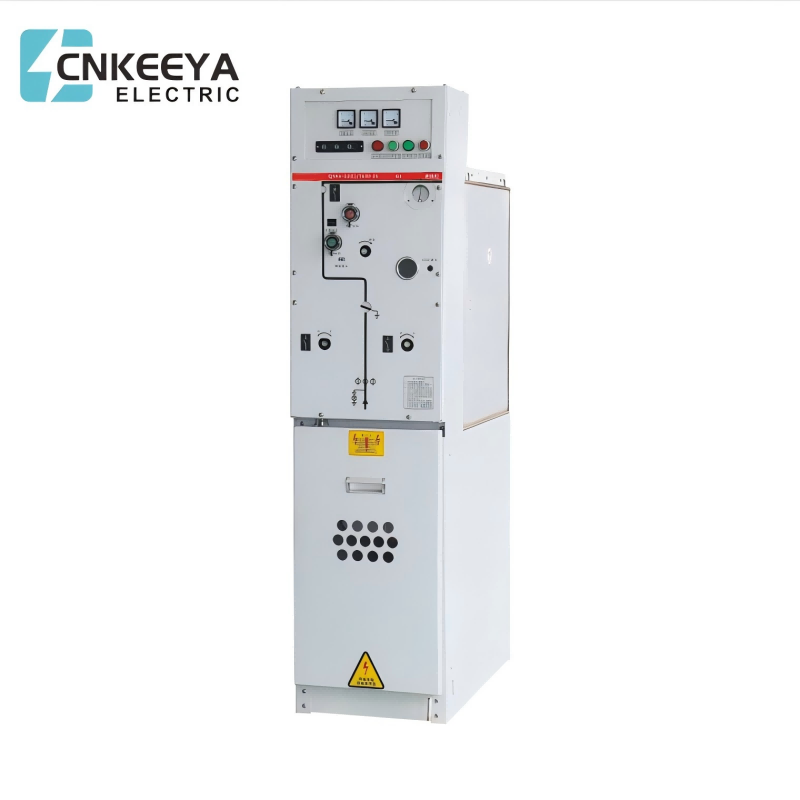

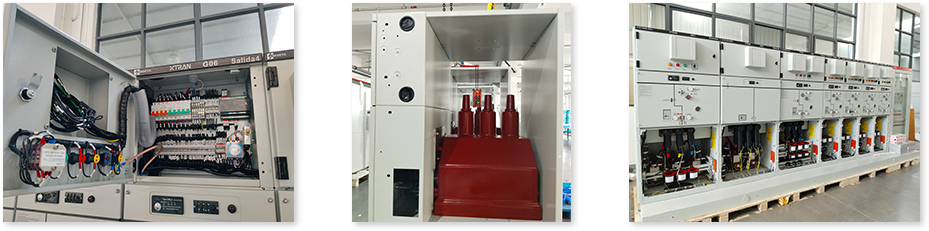

Keeya, авторитетный поставщик из Китая, специализируется на поставке высококачественных кольцевых силовых блоков с твердой изоляцией для эффективных и надежных решений по распределению электроэнергии. GTXGN □-12 кольцевой основной блок с твердой изоляцией представляет собой новое поколение кольцевого основного блока с композитной изоляцией, обеспечивающее защиту окружающей среды, разработанное нашей компанией. Он в основном состоит из трех частей, а именно блока V (блок автоматического выключателя), блока C (блок переключателя нагрузки), блока F (комбинированный блок), каждый блок может использоваться отдельно или может быть свободно расширен, его структура разделена на интеллектуальные приборная комната управления, рабочий механизм и основная часть, приборная комната может соответствовать защите микрокомпьютера (контроллер), в ней используется пружинный механизм, а в основной части используется автоматический процесс геля ПНГ, разъединительный выключатель и дугогасительная камера полностью заключены в эпоксидную смолу, а для подключения шины используется специальный разъем.
В дугогасительной камере используется специальный контактный материал из меди и хрома — продольный магнитный контакт Peld типа R, а также полный одноразовый процесс герметизации. Отключающая способность и стабильность тока короткого замыкания, электрический срок службы, повышение температуры и уровень изоляции этой дугогасительной камеры (медный и алюминиевый контактный материал, чашеобразная продольная магнитная контактная структура Peld и неполный одноразовый процесс герметизации) были очевидно улучшен по сравнению с предыдущим. В рабочем механизме используется эластичный рабочий механизм, который интегрирован с переключателем, то есть изолирующий переключатель и эластичный рабочий механизм главного выключателя интегрированы, что позволяет удобно реализовать блокировку, а количество деталей механизма меньше, что уменьшает количество ненужных звеньев передачи. Высокая надежность и электрическое управление могут быть установлены в соответствии с потребностями пользователей.

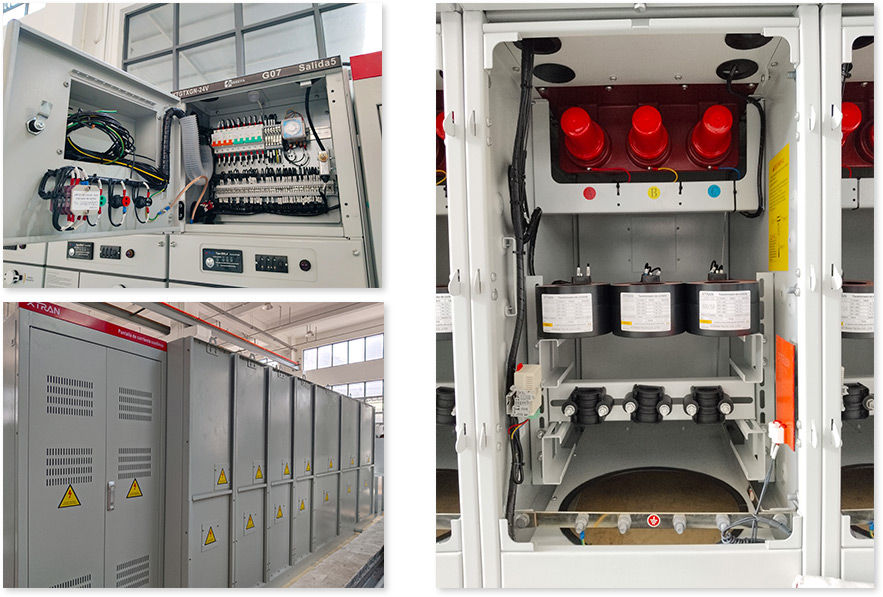

Полностью закрытое распределительное устройство с твердой изоляцией: в качестве основной изолирующей среды и проводящего соединения используется твердый изоляционный материал. После того, как разъединитель, заземлитель, главная шина, ответвительная шина и другие доминирующие электрические цепи являются одиночными или объединенными, твердая изолирующая среда оборачивается и упаковывается в один или несколько модулей с определенными функциями, которые можно комбинировать или расширять с полной изоляцией и полная герметичность. Трехпозиционный механизм может открывать и закрывать ток нагрузки, а также осуществлять ручное и электрическое управление.
● Температура окружающей среды: -45℃+45℃.
● Влажность: максимальное среднее относительное среднее ≤95%, среднемесячное значение ≤90%.
● Высота: ≤4000 метров.
● Сейсмичность: 8 градусов.
● Степень защиты: IP67 для электрифицированной трубки предохранителя корпуса, корпус распределительного шкафа IP3X.

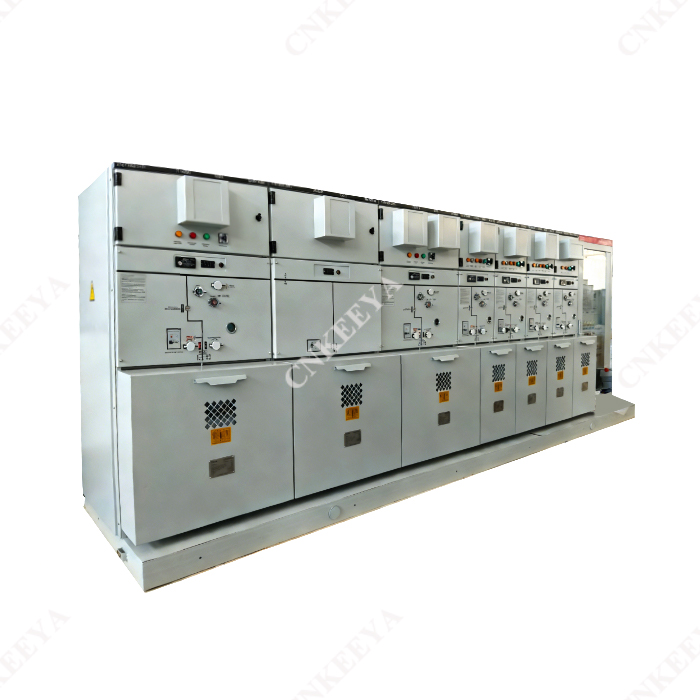

ГТХГН □-12
Основной блок с твердым изолированным кольцом
● IEC 62271-1-2017 Аппаратура коммутационная и управляющая высокого напряжения, часть 1: Общие технические характеристики.
● IEC 620071-200-2003 Аппаратура распределительная и управляющая высокого напряжения, часть 200: Аппаратура распределительная и управляющая аппаратура переменного тока в металлическом корпусе для номинальных напряжений выше 1 кВ и до 52 кВ включительно.
● GB3906-2006 Аппаратура распределительная и управляющая в металлическом корпусе переменного тока на номинальное напряжение выше 3,6 кВ и до 40,5 кВ включительно.
● GB/T11022-2011 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.
● GB1984-2014 Высоковольтные автоматические выключатели переменного тока.
● GB1985-2014 Высоковольтные разъединители переменного тока и заземлители.
● GB3804-2017 Высоковольтные выключатели переменного тока на номинальное напряжение выше 3,6 кВ и менее 40,5 кВ.
● DL/T404-2018 Аппаратура распределительная и управляющая переменного тока в металлическом корпусе на номинальное напряжение свыше 3,6 кВ и до 40,5 кВ включительно.
● Q/GDW730-2012. Технические характеристики кольцевых главных блоков 12 кВ со сплошной изоляцией.

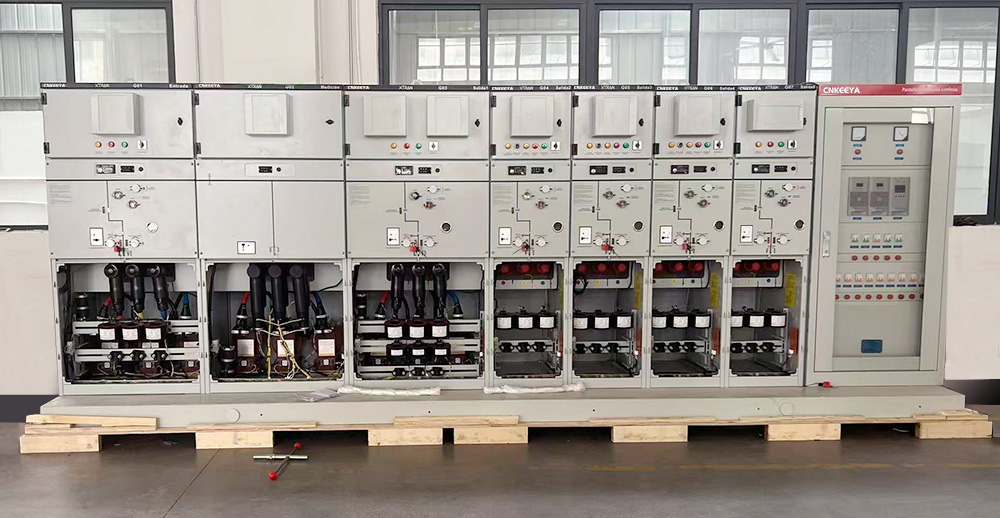

Технические параметры распределительного устройства
Элемент |
Единица |
Ценить |
|||
Номинальное напряжение |
КВ |
12 |
|||
Номинальная частота |
Гц |
50 |
|||
Номинальный ток |
A |
630 |
1250 |
||
Номинальный уровень изоляции |
Выдерживаемое напряжение промышленной частоты |
Расстояние изоляции |
КВ |
48 |
|
Фаза-фаза |
КВ |
42 |
|||
Фаза-земля |
КВ |
42 |
|||
Выдерживаемое напряжение грозового импульса |
Расстояние изоляции |
КВ |
85 |
||
Фаза-фаза |
КВ |
75 |
|||
Фаза-земля |
КВ |
75 |
|||
(1 с) Номинальный ток отключения при коротком замыкании |
ТО |
25 |
31.5 |
||
(4 с) Номинальный кратковременно выдерживаемый ток |
ТО |
25 |
31.5 |
||
(1p)Номинальный пиковый выдерживаемый ток |
ТО |
63 |
80 |
||
(1 мА) Номинальный ток включения короткого замыкания (пиковый) (1 мА) |
ТО |
63 |
80 |
||
Уровень защиты корпуса |
|
IP4X |
|||
Режим работы |
|
Тип пружинного накопителя энергии |

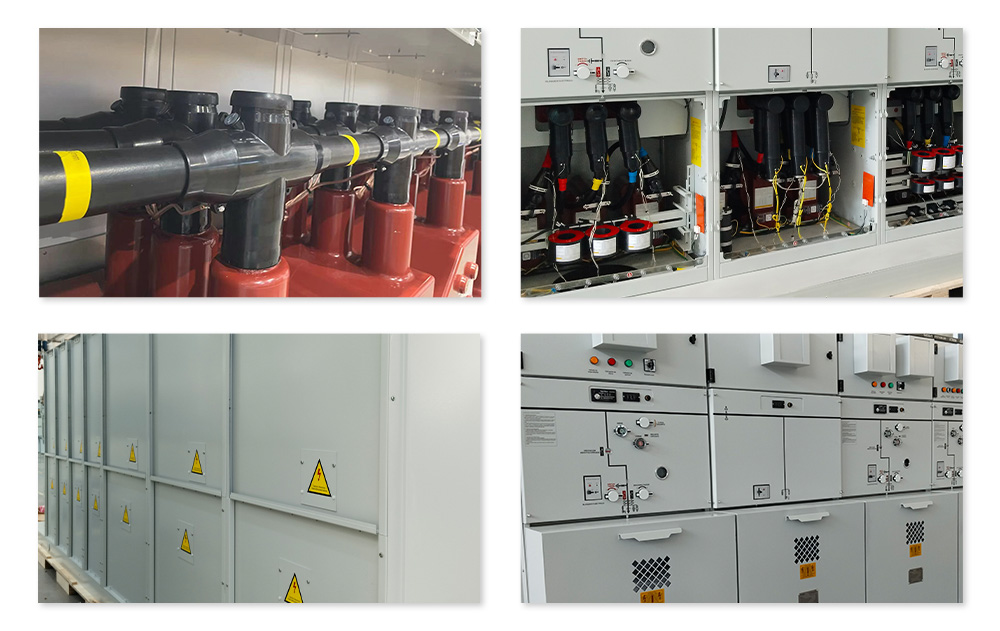

Расстояние визуальной изоляции изолирующего ножа
Перед шкафом имеется очевидное визуальное окно для изолирующего расстояния, через которое можно видеть положение изоляции ВКЛ, положение изоляции ВЫКЛ и положение заземления ВКЛ. Предусмотрено три рабочих положения, которые удобны и безопасны для проверки и определения местоположения изолирующего ножа персоналом на объекте.
Конструкция внутренней дуги
Клапан давления внутренней дуги: при возникновении дуги внутри изделия давление сбрасывается из клапана сброса давления, и дуга выбрасывается в кабельный желоб, чтобы избежать случайной травмы оператора.

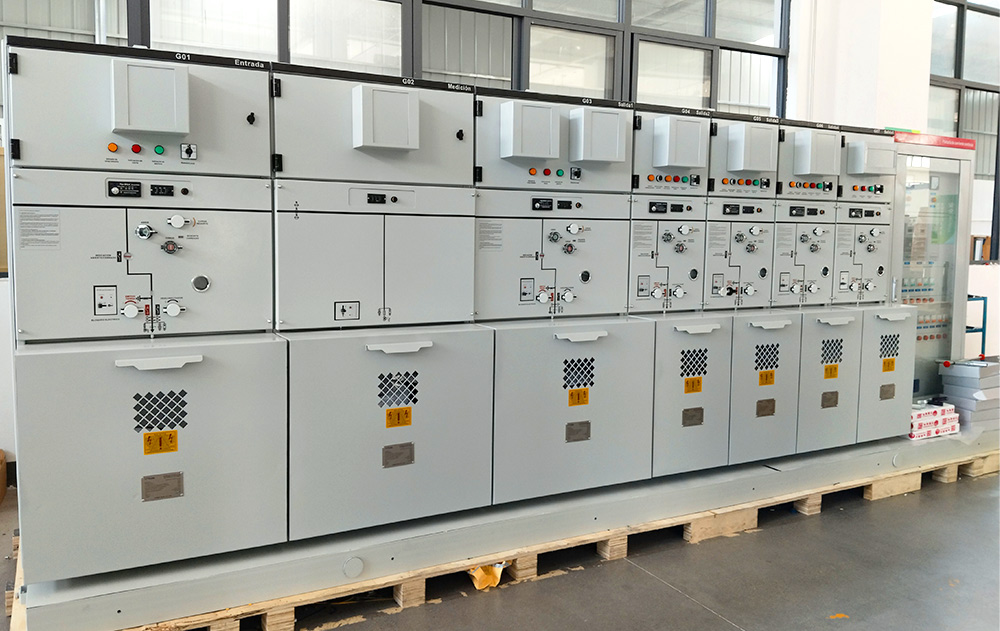

Размер контура
Модель |
Ширина (мм) |
Глубина (мм) |
Высота (мм) |
Шкаф автоматического выключателя(В кабинет) |
400 |
887 |
1450 |
Шкаф переключателя нагрузки (шкаф C) |
400 |
887 |
1450 |
Комбинированный шкаф предохранителей(F кабинет) |
500 |
887 |
1450 |
)Шкаф учета(М кабинет) |
750 |
887 |
1450 |
Подъемный шкаф, шкаф прямого подключения (шкаф D) |
400 |
887 |
1450 |
Шкаф трансформатора напряжения(ПТ кабинет) |
400 |
887 |
1450 |
Подъемный шкаф выключателя нагрузки (шкаф SL) |
800 |
887 |
1450 |
Подъемный шкаф выключателя (шкаф SV) |
800 |
887 |
1450 |
