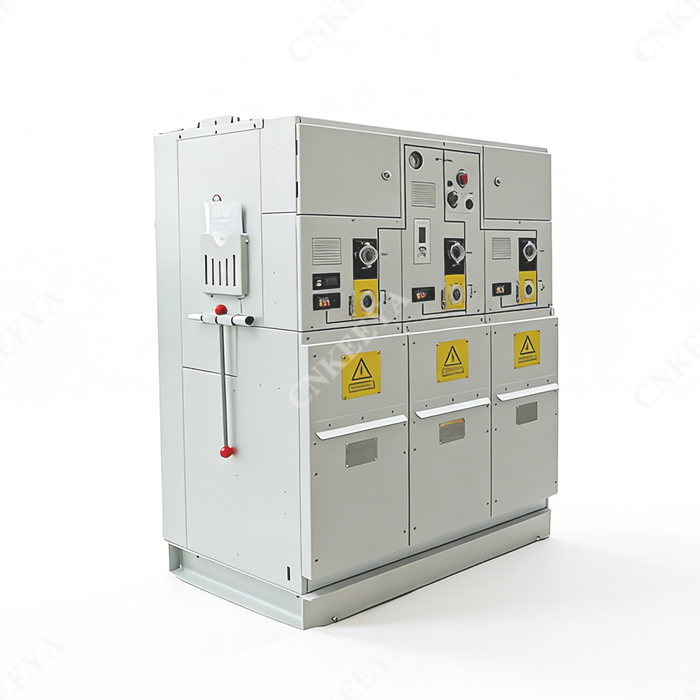

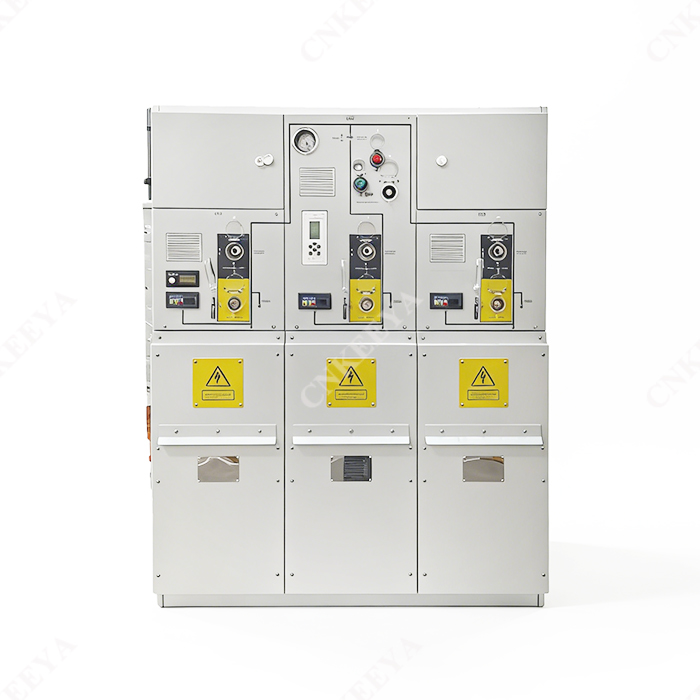

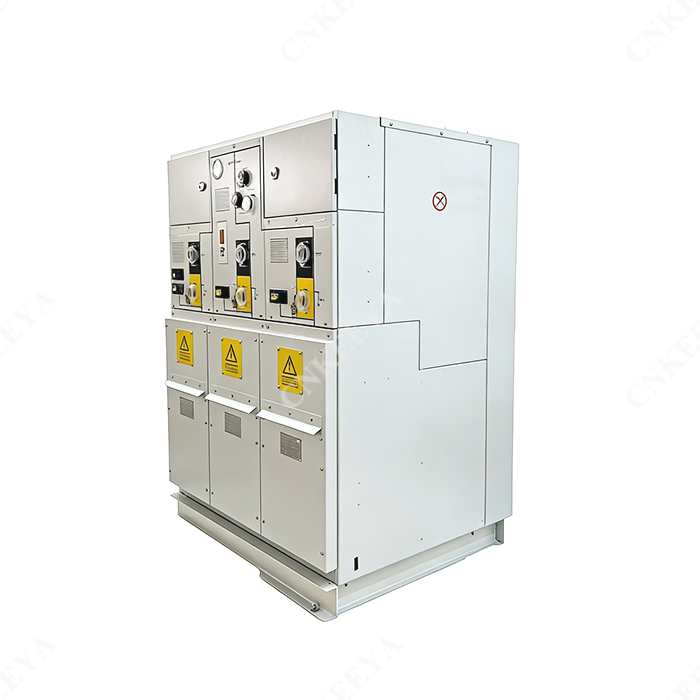

Полностью изолированное надувное кольцевое выключатель напряжением 12 кВ

Полностью изолированный надувной кольцевой переключатель на 12 кВ широко используется в системах распределения электроэнергии 10 кВ/6 кВ и является предпочтительным переключателем для всех типов подстанций и распределительных систем для городских и сельских пользователей. Распределительное устройство представляет собой модульное устройство, которое можно комбинировать для различных целей; Существует два типа комбинации стационарных блоков и расширяемых блоков для обеспечения гибкого использования компактных распределительных устройств на различных подстанциях.

Газонаполненный кольцевой блок RM-12(C)/630-25 представляет собой полностью герметичную систему, а его токоведущие части и переключатели заключены в корпус из нержавеющей стали. На все распределительное устройство не влияют внешние условия окружающей среды, что обеспечивает эксплуатационную надежность и личную безопасность, а также отсутствие необходимости в обслуживании. Выбрав расширяемую шину, можно создать любую комбинацию для достижения полной модульности. Защитная изоляция и экранирование удлиненной шины обеспечивают надежность и безопасность. Газонаполненный кольцевой блок RM-12(C)/630-25 также может обеспечивать решения автоматизации на основе IV, формируя концепцию интеллектуальных переключателей и сводя к минимуму рабочую нагрузку по установке и вводу в эксплуатацию на месте.

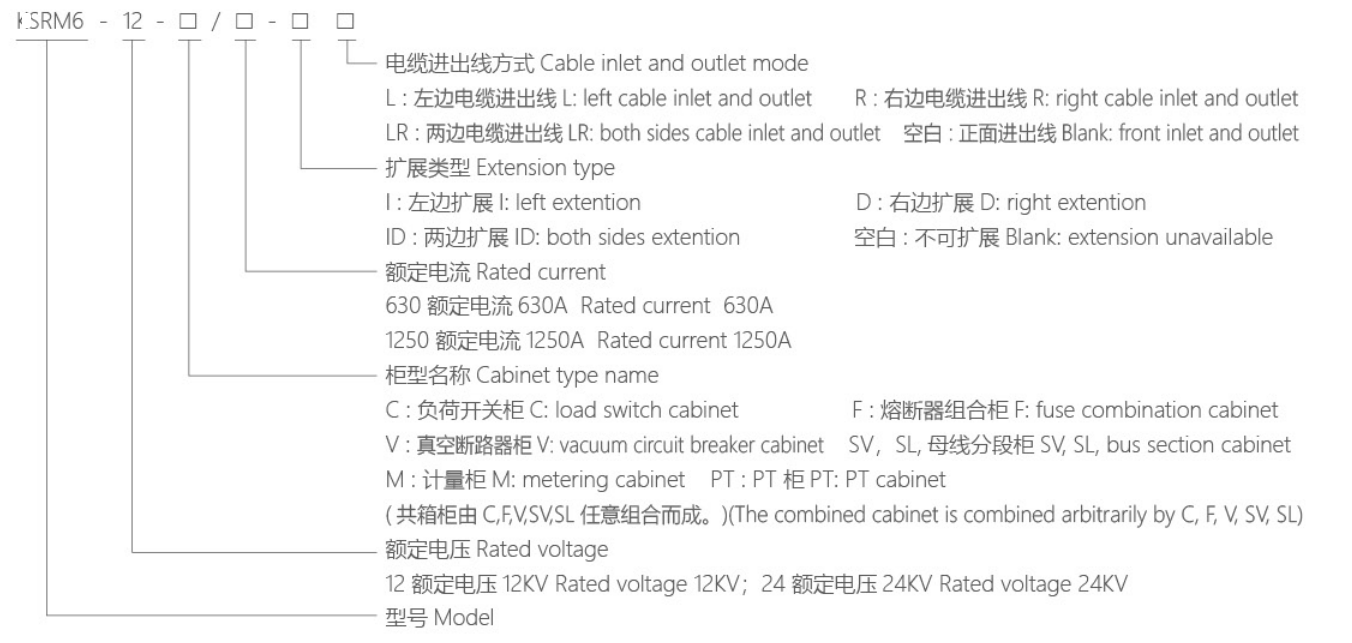

Модель и значение

· Газонаполненный кольцевой основной блок серии RM-12(C)/630-25 содержит газ SF6, используемый в качестве дугогасящей и изолирующей среды.

· Установка представляет собой полностью герметичную и полностью изолированную конструкцию; шина, выключатель и стрелочные части полностью заключены в корпус из нержавеющей стали. Полость заполнена элегазом SF6 с давлением 1,4 бар, а уровень защиты достигает IP67; Все переключающее устройство полностью не подвержено влиянию внешних условий окружающей среды, и нормальная работа переключателя может быть гарантирована даже в экстремальных условиях, таких как кратковременное затопление, и продукт не требует технического обслуживания на протяжении всего срока службы.

· Установка имеет надежный и безопасный канал сброса давления, который может гарантировать личную безопасность оператора даже в экстремальных ситуациях.

· Блок доступен двух типов: фиксированная комбинация блоков и расширяемая комбинация блоков.

· Установка обычно входит и выходит спереди, а также может иметь боковой выход или боковое расширение в зависимости от различных положений установки.

· Размер устройства прост в установке, и он подходит для мест с небольшим пространством и плохими условиями окружающей среды.

· Установка может быть оснащена электроприводом, устройствами дистанционного управления и мониторинга для удовлетворения различных потребностей пользователей.

Технические параметры

Примечание:) Это зависит от номинального тока предохранителей.

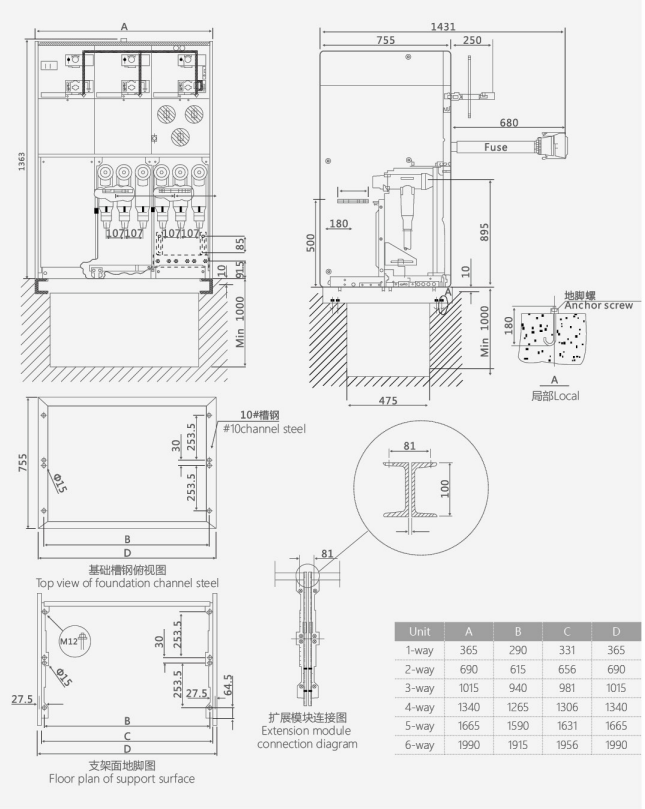

Структура и размер распределительного шкафа
