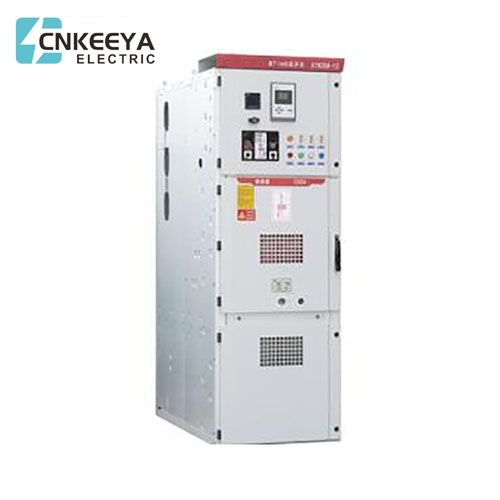

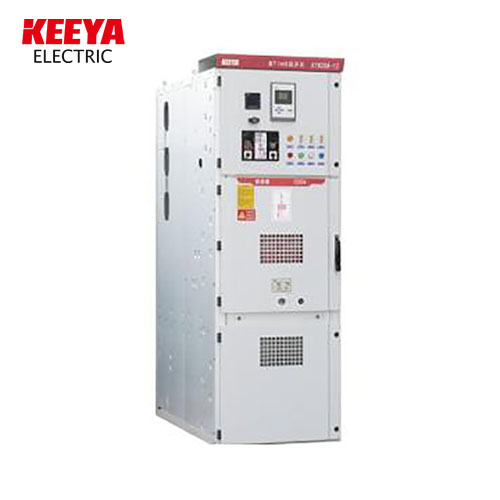

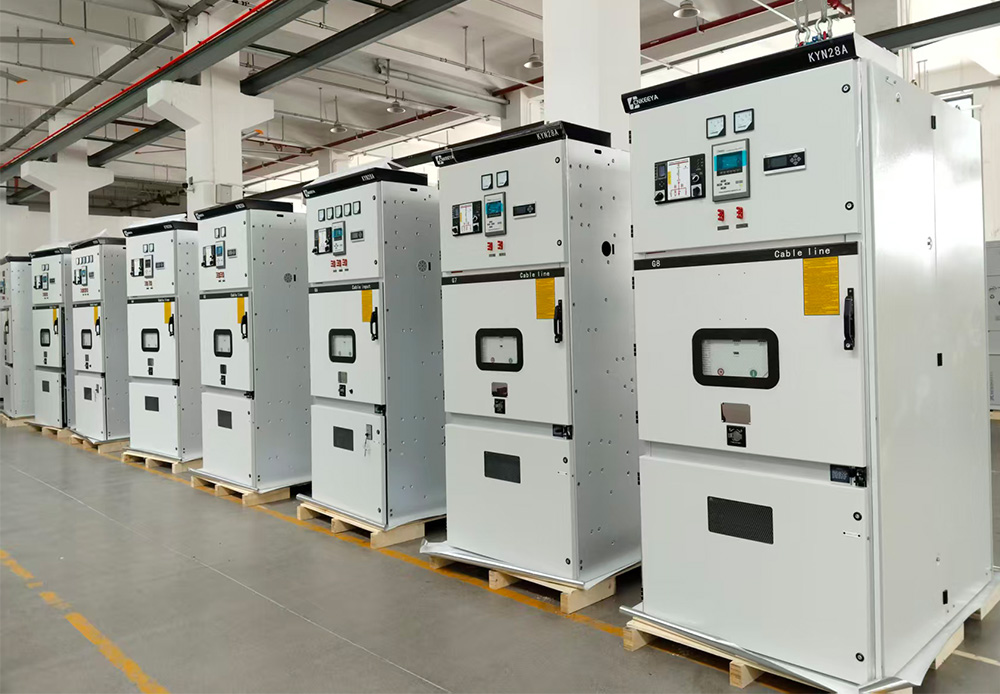

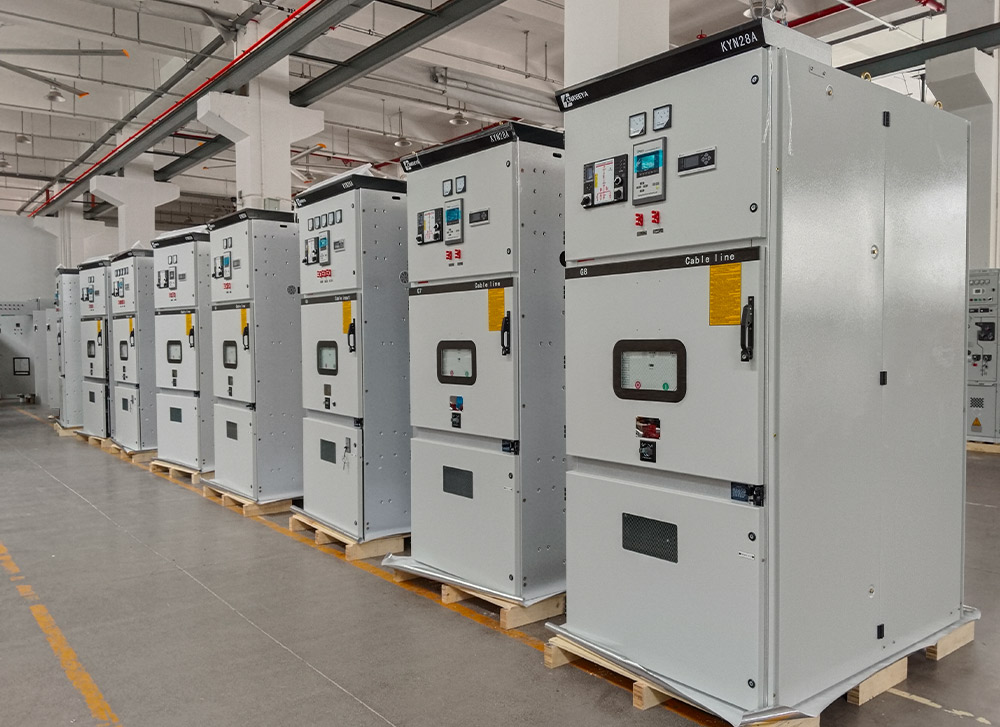

Распределительное устройство KYN28-12КВ

Распределительное устройство KYN28-12KV, спроектированное с высокой точностью и в соответствии с высокими стандартами качества, является свидетельством опыта Keeya в предоставлении адаптируемых и надежных решений для различных электрических применений. Уделяя особое внимание индивидуальной настройке, Keeya гарантирует, что их распределительное устройство соответствует уникальным спецификациям и требованиям клиентов, способствуя устойчивости и эффективности современных электрических систем.

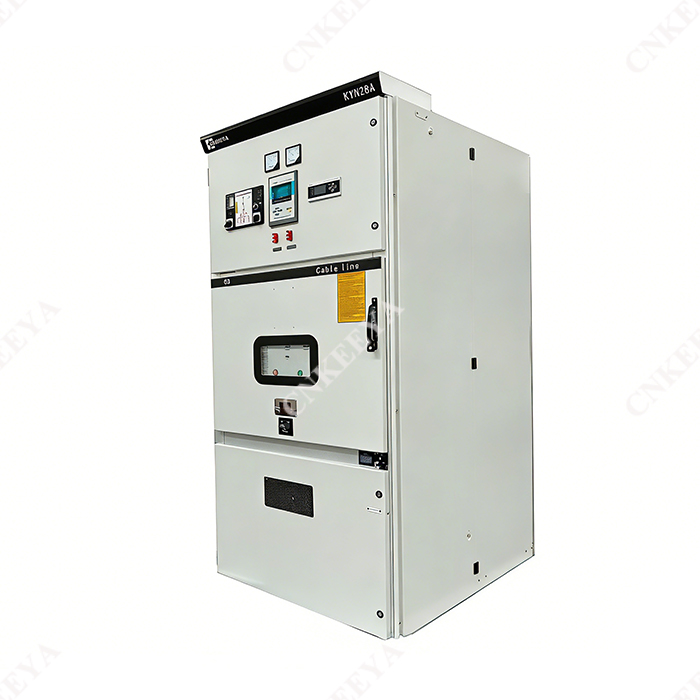

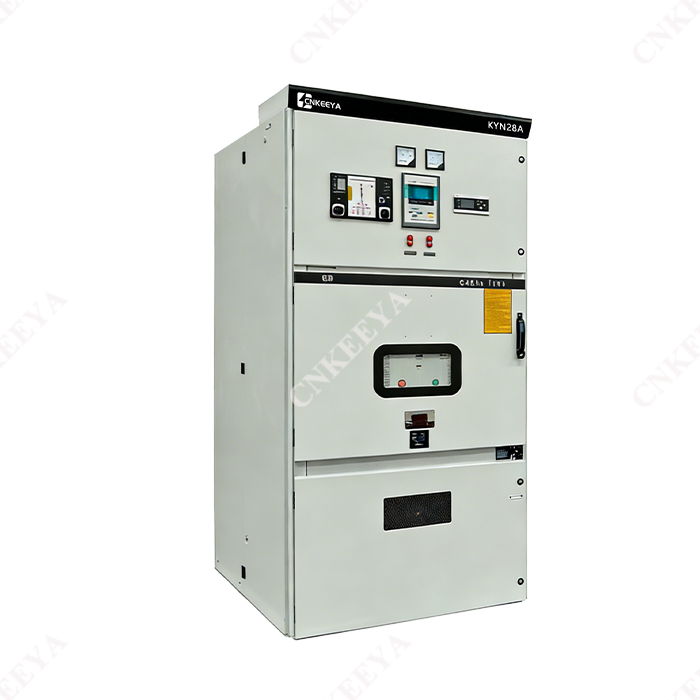

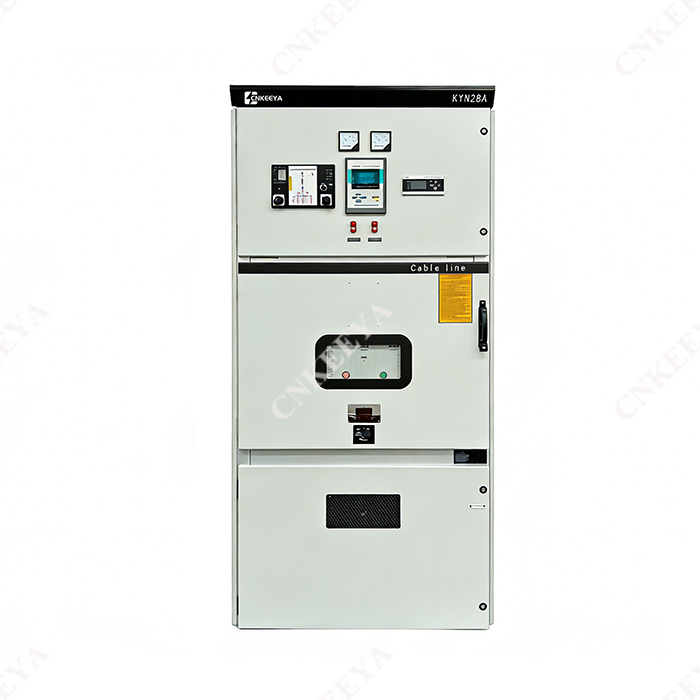

Бронированное съемное металлическое закрытое распределительное устройство KYN28A-12 подходит для трехфазной электросети переменного тока напряжением 6–12 кВ, частотой 50 Гц, которая используется для приема и распределения электрической энергии, а также для управления, мониторинга и защиты цепи. Это могут быть стандарты распределительных устройств и устройств управления высокого напряжения, GB3906 GB3906-2006 Распределительные устройства и устройства управления переменного тока в металлическом корпусе для номинального напряжения выше 3,6 кВ и до 40,5 кВ включительно DL 404 Условие заказа высоковольтного переменного тока. автоматические выключатели, типовые испытания и регламентные испытания. Он также имеет идеальную и надежную функцию предотвращения неправильной эксплуатации.

состояние эксплуатации

● Температура окружающего воздуха: верхний предел +40℃, нижний предел-10℃;

● Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;

● Высота над уровнем моря: 1000 м и ниже;

● Интенсивность землетрясения: не более 8 градусов;

● Отсутствие риска взрыва или серьезного загрязнения, химической коррозии и сильной вибрации. Использование в условиях, превышающих нормальные условия окружающей среды, указанные в GB3906, должно быть согласовано между пользователем и производителем.

Функция распределительного устройства KYN28-12KV

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 (далее - распределительное устройство) - это новый продукт, разработанный и разработанный нашей компанией на основе передовых производственных технологий в стране и за рубежом. Он может заменить различные старые распределительные устройства в металлическом корпусе, такие как KYN1-12, KYN2-12 и другие серийные изделия.

Продукт имеет следующие очевидные преимущества:

●Корпус изделия представляет собой полностью болтовую сборку с высокой механической прочностью, что эффективно обеспечивает аккуратный и красивый вид изделия, дверца шкафа покрыта пластиковым покрытием, обладающим высокой ударопрочностью и устойчивостью к коррозии. Уровень защиты корпуса IP4X (по желанию заказчика его можно заменить на железный).

●Выключатель этого продукта может быть оснащен вакуумным выключателем VD4 производства компании ABB и выключателем нагрузки Pxed серии C3, а также может быть оснащен различными вакуумными выключателями отечественных серий (такими как VS1, VH1, VK, Zn28). , который может заменить аналогичную зарубежную продукцию.

● Независимо от того, какой тип автоматического выключателя выбран, расстояние воздушной изоляции оголенного проводника может быть гарантированно больше 125 мм, а композитная изоляция может быть больше 60 мм. Автоматические выключатели LTS обладают уникальными преимуществами: длительный срок службы, меньшие затраты на техническое обслуживание и небольшие размеры.

КИН28-12

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе

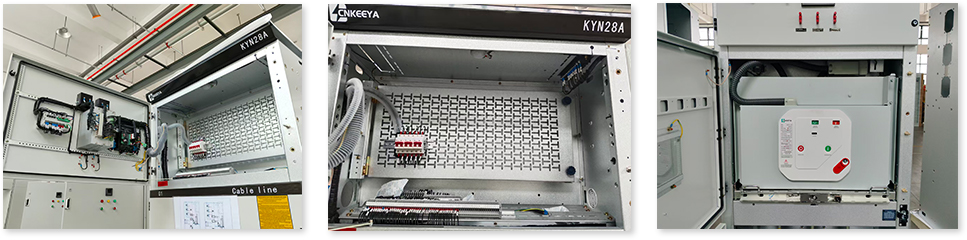

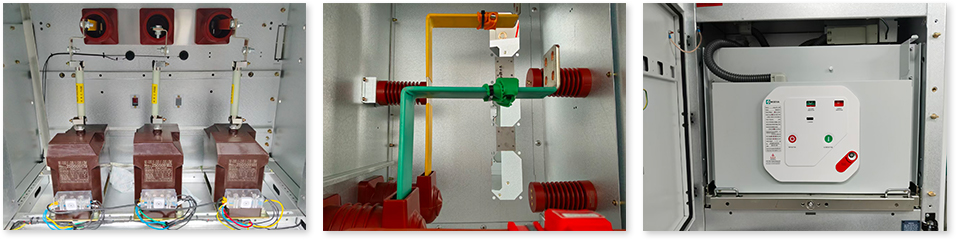

Распределительное устройство спроектировано в соответствии с распределительным устройством в металлическом корпусе, указанным в GB3906-91. См. рисунок 1 для описания конструкции распределительного шкафа: распределительный шкаф состоит из фиксированного корпуса шкафа и выдвижных частей (называемых ручной тележкой). Корпус шкафа и перегородка каждого функционального блока соединяются болтами. Уровень защиты корпуса распределительного устройства — IP4X, а уровень защиты двери выключателя — IP2X, когда дверь открыта. Распределительный шкаф может быть оборудован ручной тележкой вакуумного выключателя или выключателем фиксированной нагрузки. Имеет воздушную входную (исходящую) линию, кабельный вывод и другие функциональные решения. Распределительное устройство может быть выполнено в двухрядных шкафах, а именно спин-к-спине или фронтально-двухрядной компоновке.

Технический параметр

Технические параметры распределительного устройства

Монтаж распределительного устройства

а. Перенесите распределительное устройство в определенное место в соответствии с техническими требованиями и чертежами. При наличии длинного ряда распределительных устройств (например, более 10 распределительных устройств) работы по консолидации следует начинать со среднего положения.

б. Используйте специальные транспортные средства, такие как краны или вилочные погрузчики. Роликовые ломы строго запрещены.

в. Выньте ручную тележку выключателя из распределительного устройства и храните ее в другом месте для сохранности.

д. Ослабьте болты крепления передней части автобусного отсека и снимите вертикальную перегородку 9.

е. Ослабьте болты крепления горизонтальной перегородки 19 под отсеком выключателя и снимите горизонтальную перегородку.

ф. Ослабьте и снимите опорную пластину 16.

г. Снимите крышки 1 и 2 с участка линий управления на левой стороне распределительного устройства. Одновременно снимите крышку правого переднего паза стропы управления.

час Устанавливайте распределительное устройство по одному на основании, включая горизонтальную и вертикальную стороны, при этом неровности установки распределительного устройства не должны превышать 2 мм.

I. Когда распределительное устройство полностью комбинировано (сращено), его можно соединить со стальным основным швеллером с помощью фундаментных винтов или прочно сварить со стальным основным швеллером электросваркой.

Размер контура распределительного шкафа

КИН28-12

Инструкция по заказу

Пожалуйста, укажите при заказе:

● Номер решения главной цепи, назначение, схема однолинейной системы, схема расположения и схема расположения распределительного помещения;

● Требования к функциям управления, измерения и защиты распределительных устройств и других фиксирующих и автоматических устройств;

● Тип, характеристики и количество электрических компонентов в распределительном устройстве;

● Если между распределительным устройством или шкафом входной линии необходимо соединение шинного лотка, необходимо предоставить конкретные данные, такие как номинальная грузоподъемность шинного лотка, пролет шинного лотка и высота от земли;

● Распределительное устройство, используемое в особых условиях окружающей среды, должно быть подробно указано при заказе.

● Другие особые требования.
