Чем отличается подстанция коробчатого типа от традиционной подстанции?

Каковы характеристики подстанции коробчатого типа?

Подстанции коробчатого типахарактеризуются легким весом, простотой установки и обслуживания, красивым внешним видом. Они особенно подходят для преобразования электроэнергии на промышленных и горнодобывающих предприятиях, в городских электрораспределительных центрах, парках, жилых районах и других местах. Подстанции коробчатого типа в основном состоят из многоцепной системы высоковольтного переключения, бронированной ошиновки, комплексной системы автоматизации подстанции, связи, телеуправления, учета, емкостной компенсации и источника питания постоянного тока. Они установлены во влагозащищенном, нержавеющем, пыленепроницаемом, защищенном от грызунов, огнестойком, противоугонной, теплоизолированном, полностью закрытом, подвижном коробе из стальной конструкции. Они мехатронные и полностью закрытые. Они имеют следующие основные характеристики:

(1) Передовые технологии, безопасные и надежные.

В кузове коробки используются современные ведущие отечественные технологии и процессы. Внешняя оболочка обычно изготавливается из стальной пластины с алюминиево-цинковым покрытием, а рама использует стандартные контейнерные материалы и производственный процесс. Он обладает хорошими антикоррозионными характеристиками и не ржавеет в течение 20 лет. Внутренняя уплотнительная пластина изготовлена ​​из пряжки из алюминиевого сплава, а прослойка - из огнестойких и теплоизоляционных материалов. В боксе установлены устройства кондиционирования и осушения. На работу оборудования не влияют природные климатические условия и внешние загрязнения, и оно может обеспечить нормальную работу в суровых условиях -40℃～+40℃. Первичное оборудование в коробке представляет собой полностью закрытое высоковольтное распределительное устройство (например, типа XGN), трансформаторы сухого типа, взаимные индукторы сухого типа, вакуумные выключатели, пружинные приводные механизмы, поворотные разъединители и другое оборудование. Изделие не имеет открытых частей, находящихся под напряжением, и представляет собой полностью закрытую и полностью изолированную конструкцию. Он может полностью исключить несчастные случаи с поражением электрическим током и обеспечить высокую безопасность. Вторичная система использует интегрированную микрокомпьютерную систему автоматизации, которая может быть беспилотной.

(2) Высокая степень автоматизации.

Вся станция продумана до мелочей. Система защиты использует интегрированное устройство автоматизации микрокомпьютера подстанции, которое устанавливается децентрализованно. Он может реализовать «четыре пульта», а именно телеметрию, телесигнализацию, дистанционное управление и дистанционную настройку. Каждый блок имеет независимую функцию работы и полную функцию релейной защиты. Он может удаленно устанавливать рабочие параметры, контролировать влажность и температуру внутри бокса, а также удаленно настраивать дымовую сигнализацию в соответствии с требованиями беспилотной работы. При необходимости он также может осуществлять удаленный мониторинг изображений.

(3) Заводская сборка.

В ходе проектирования, если проектировщик составляет основную схему подключения и конструкцию внешнего оборудования в соответствии с фактическими требованиями подстанции, можно выбрать характеристики и модели боксового трансформатора, предоставленные производителем. Все оборудование устанавливается и отлаживается на заводе единовременно, что действительно реализует заводскую конструкцию подстанции и сокращает цикл проектирования и изготовления. Установка на месте требует только позиционирования коробки, кабельного соединения между коробками, подключения исходящего кабеля, проверки значения настройки защиты, проверки передачи и других работ по отладке. От монтажа до ввода в эксплуатацию вся подстанция занимает всего от 5 до 8 дней, что значительно сокращает сроки строительства.

(4) Гибкий метод комбинирования.

Подстанция коробчатого типа имеет относительно компактную конструкцию, а каждая коробка представляет собой самостоятельную систему, что делает метод комбинирования гибким и изменяемым. Пользовательский блок может свободно комбинировать некоторые режимы в зависимости от реальной ситуации для обеспечения безопасной эксплуатации.

(5) Низкие инвестиции и быстрые результаты.

 Подстанция коробчатого типа снижает инвестиции на 40–50% по сравнению с обычной подстанцией того же размера. За счет выбора современного оборудования, особенно эксплуатации безмасляного оборудования, принципиально решается проблема протечек оборудования на обычных подстанциях. Подстанция может осуществлять техническое обслуживание, уменьшать объем работ по техническому обслуживанию, экономить затраты на эксплуатацию и техническое обслуживание, а общая экономическая выгода очень значительна.

(6) Небольшая занимаемая площадь.

The коробчатая подстанция занимает лишь 1/10 площади подстанции такого же размера. Он может в полной мере использовать центр улицы, площади и заводские углы для установки и производства, что соответствует национальной политике экономии земли.

(7) Красивый внешний вид и легко согласовывается с окружающей средой.

В корпусе коробки используется технология производства оцинкованных стальных пластин и контейнеров с красивым внешним видом. Чтобы обеспечить надежность электроснабжения, выбрав цвет корпуса коробчатой ​​подстанции, можно легко согласовать ее с окружающей средой. Он особенно подходит для городского строительства, например, городских жилых районов, станций, портов, аэропортов, парков, зеленых зон и других густонаселенных районов. Ее можно использовать как в качестве стационарной, так и в качестве мобильной подстанции.

Разница между традиционными и сборными подстанциями

Традиционные подстанции являются важнейшим компонентом энергосистем и в основном используются для преобразования электроэнергии высокого напряжения в энергию низкого напряжения для удовлетворения изменяющихся потребностей в электроэнергии. Они также обеспечивают стабильную работу и оптимизированную диспетчеризацию энергосистем, обеспечивая надежное и стабильное электроснабжение.

Ниже приводится сравнение параметров сборной подстанции американского типа и традиционной подстанцииТолько электроприбор ЧжэцзянКомпания:

Как классифицируются подстанции коробчатого типа?

(1) Собранный тип. Комплекты ВН и НН, а также трансформаторы установлены в металлическом коробе, а в распределительных устройствах ВН и НН оставлен рабочий коридор. Этот тип подстанции коробчатого типа имеет относительно большие размеры и в настоящее время используется редко.

(2) Комбинированный тип устройства. Вместо использования существующих комплектов устройств электрооборудование управления и защиты высокого и низкого напряжения устанавливается непосредственно в коробке, образуя единое целое. Конструкция основана на соображениях, не требующих технического обслуживания, нет рабочего коридора, а коробка небольшая. Ее еще называют европейской коробчатой ​​подстанцией или обычной коробчатой ​​подстанцией.

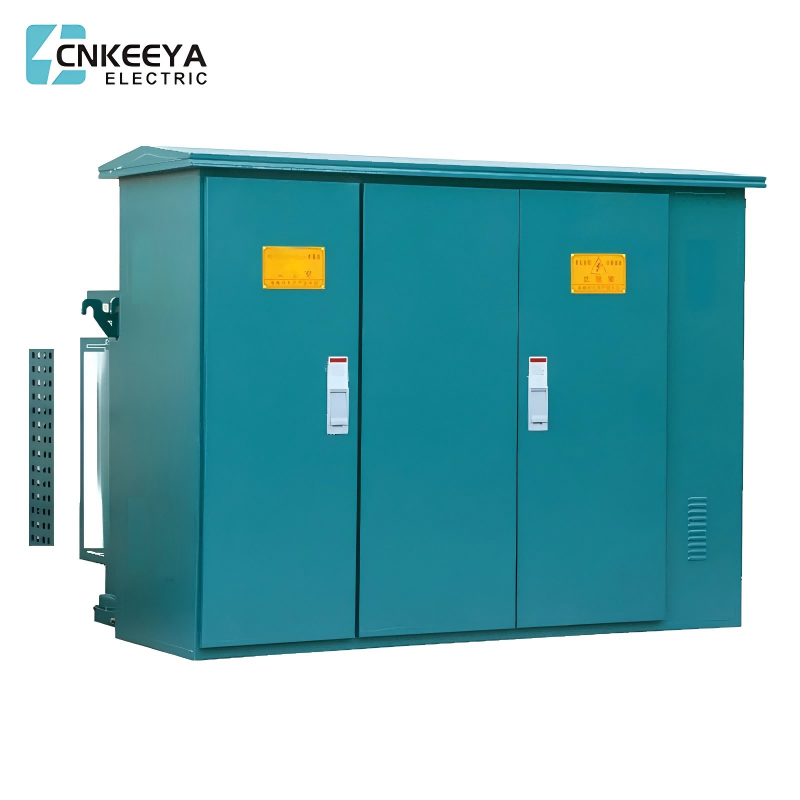

(3) Интегрированный тип. Устройства управления и защиты высокого напряжения упрощены, а распределительные устройства высокого и низкого напряжения и корпус трансформатора установлены вместе в баке трансформаторного масла, образуя единое целое. Объем меньше, близок к той же мощности масляного трансформатора и составляет 1/3 европейской подстанции коробчатого типа. Ее еще называют американской подстанцией коробчатого типа или компактной подстанцией коробчатого типа.
