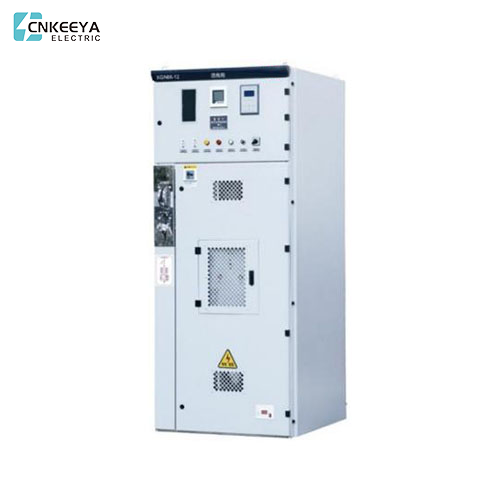

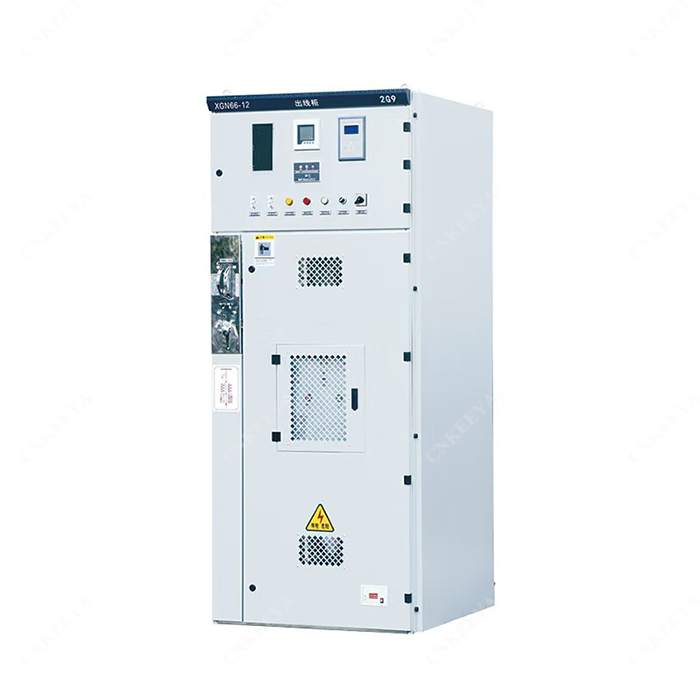

XGN66-12кВ Коробчатое фиксированное закрытое распределительное устройство

В области высококачественных электрических решений компания Keeya, базирующаяся в Китае, фиксированно-закрытое распределительное устройство коробчатого типа XGN66-12 кВ, выделяется как авторитетный поставщик, примером которого является ее усовершенствованное распределительное устройство XGN66-12 кВ. Это распределительное устройство, спроектированное с высокой точностью и отвечающее строгим стандартам качества, отражает стремление Keeya к совершенству в этой области. Серия XGN66 демонстрирует передовые технологии и высочайшее качество изготовления, что делает ее надежным выбором для систем распределения электроэнергии. Являясь ключевым игроком в отрасли, Keeya продолжает вносить свой вклад в развитие энергетической инфраструктуры, предлагая самые современные решения в области распределительных устройств, обеспечивая эффективную и надежную работу в различных приложениях.

Распределительное устройство коробчатого типа XGN66-12 Фиксированное закрытое распределительное устройство (далее - распределительное устройство) подходит для трехфазной системы переменного тока напряжением 3,6–12 кВ, частота 50 Гц, в качестве устройства для приема и распределения электрической энергии, используется в местах частой эксплуатации и для реконструкции распределительных устройств, оснащенных масляным выключателем. Система шин состоит из одной системы шин и системы одной секции шины.

Условия эксплуатации

● Температура окружающей среды: максимум +40°С, минимум -15°С;

● Высота над уровнем моря: не более 1000м;

● Высота над уровнем моря: не более 1000м;

● Относительная влажность: в среднем за день не более 95%, в среднем за месяц не более 90%;

● Магнитуда землетрясения: 8 или меньше;

● Отсутствие риска взрыва или серьезного загрязнения, химической коррозии и сильной вибрации.

Технический параметр

Структура продукта

● Принципиальная схема распределительного устройства (рис. 1).

● Распределительное устройство представляет собой фиксированную конструкцию коробчатого типа, а корпус распределительного устройства сварен из тонких пластин и углового железа. Верхняя часть задней части распределительного устройства представляет собой отсек основной шины, а верхняя часть отсека оборудована устройством сброса давления; верхняя часть передней части представляет собой релейный отсек, а небольшую шину можно подключить снизу отсека кабелем. Средняя и нижняя части распределительного устройства соединены. Шинный отсек электрически соединен со средней и нижней частью через поворотный разъединитель GN30; средняя часть устанавливается с вакуумным выключателем, а нижняя часть - с заземлителем или разъединителем на стороне розетки; в задней части установлены трансформатор тока, трансформатор напряжения и молниеотвод. Первичный кабель выходит из нижней части задней части распределительного устройства; В нижней части распределительного устройства устраивают заземляющую шину, проходящую через весь ряд распределительного устройства; разъединитель и заземлитель работают в передней левой части распределительного устройства.

● В распределительном устройстве используется соответствующее механическое запирающее устройство, конструкция запирания проста, эксплуатация удобна, а защита от Pve надежна.

● Только после того, как автоматический выключатель фактически отключен, ручку можно вытянуть из «рабочего» положения и повернуть вправо в «разъединительное» положение блокировки, чтобы разомкнуть и замкнуть разъединитель, что предотвращает размыкание и замыкание разъединителя от нагрузки.

● Когда автоматический выключатель, верхняя и нижняя изоляция находятся во включенном состоянии, а ручка находится в «рабочем положении», переднюю дверь распределительного устройства нельзя открыть, чтобы предотвратить случайное попадание в зону под напряжением.

● Когда автоматический выключатель, а также верхний и нижний изолирующие выключатели находятся во включенном состоянии, ручку нельзя повернуть в положение «Техническое обслуживание» или «Размыкающая блокировка», чтобы избежать случайного размыкания автоматического выключателя. Однако, когда ручка находится в положении «Разрывная блокировка», при разделении только верхней и нижней изоляции автоматический выключатель не может быть включен, что позволяет избежать ошибочного включения автоматического выключателя.

● Когда верхняя и нижняя изоляция не разомкнуты, заземлитель не может быть включен, а ручка не может быть повернута из положения «отключение и блокировка» в положение «проверка», что может предотвратить зацепление заземляющего провода под напряжением. Примечание. В соответствии с различными решениями распределительных устройств некоторые решения не имеют нижней изоляции или нижняя изоляция заменяется заземляющим выключателем, а блокировка и предварительная защита могут соответствовать требованиям.

Монтажный размер и принципиальная схема

● См. рисунок (2) для установки фундамента: стальной швеллер выступает из земли на 1-3 мм, неровности на метр не должны превышать 1,5 мм, а полная длина не должна превышать 5 мм.

● Установите распределительное устройство на фундамент в правильном порядке и отрегулируйте монтажное положение. Затем закрепите его болтами М12 или точечной сваркой и затяните распределительное устройство болтами М8.

● После разборки крышки для установки главной шины и первичных кабелей контактную поверхность клемм следует очистить и покрыть нейтральным вазелином. После установки заблокируйте отверстие для первичного кабеля.

● Соедините шину косвенного заземления распределительного устройства, чтобы объединить ее в один корпус в направлении расположения распределительного устройства. Проверьте отсутствие заземления, целостность контура заземления и сопротивление заземления не должно быть больше 10.

● Установите вторичный кабель. Кабель вводится снизу в передней части распределительного устройства, входит в помещение реле вдоль боковой стены и нарезается на клеммную колодку; после установки отверстие для кабеля должно быть заблокировано.

● Очистите распределительное устройство от пыли и мусора.

Информация о доставке

При поставке изготовитель обязан предоставить следующие документы и приложения:

● Список доставки;

● Сертификат качества продукции и протокол заводских испытаний;

● Руководство пользователя;

● Соответствующие электрические чертежи;

● Руководство по основным компонентам;

● Ключ от двери шкафа, ручка управления и запасные части, указанные в договоре.

Размер контура распределительного шкафа

Инструкция по заказу

● Схема первичной проводки и схема расположения первичной проводки.

● Принципиальная схема вторичной цепи, схема подключения, схема подключения клемм.

● Список основного и дополнительного оборудования.

● Компоновка распределительного шкафа и расположение шин и кабельных лотков.

● Пожалуйста, обсудите с нашей компанией особые условия обслуживания запасных частей и оборудования.
