Распределительное устройство коробчатого типа с фиксированным металлическим корпусом
  • Распределительное устройство коробчатого типа с фиксированным металлическим корпусомРаспределительное устройство коробчатого типа с фиксированным металлическим корпусом

Распределительное устройство коробчатого типа с фиксированным металлическим корпусом

Keeya является ведущим производителем в электротехнической промышленности, предлагая экономичные решения, такие как распределительные устройства коробчатого типа с фиксированным металлическим корпусом. Распределительные устройства Keeya, известные своей приверженностью качеству по низкой цене, тщательно спроектированы для обеспечения надежности и эффективности в системах распределения электроэнергии.

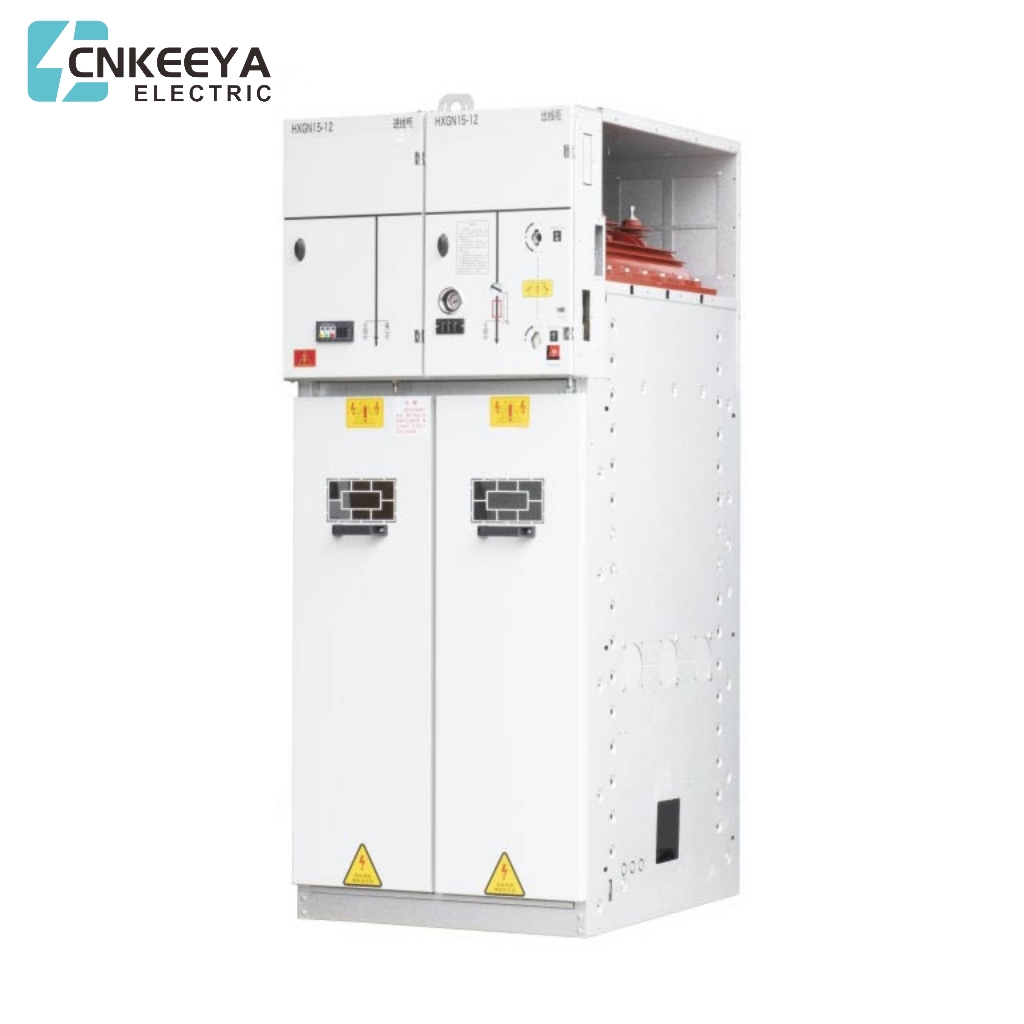

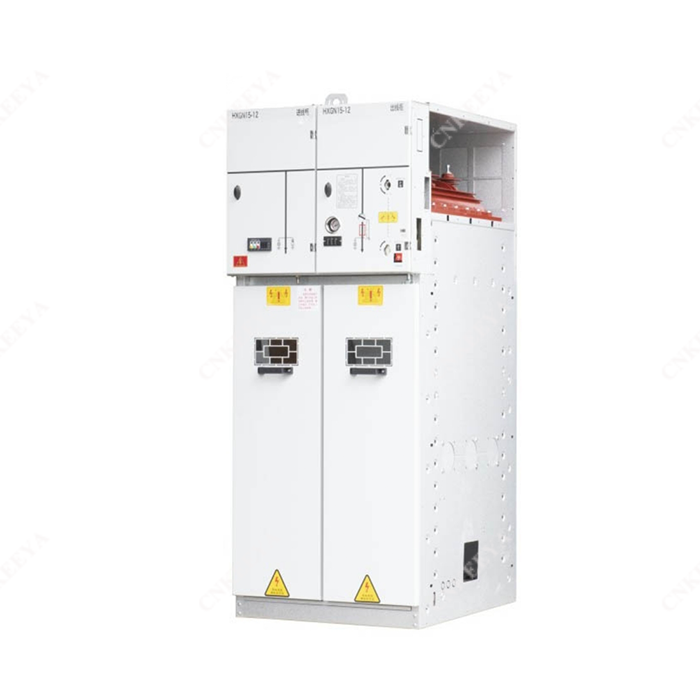

Модель: XGN2-12KV Switchgear HXGN15-12KV Ring Main Unit Switchgear

Отправить запрос

Описание продукта

Как производители, наш акцент на экономической эффективности гарантирует, что клиенты получают продукцию высокого качества без ущерба для своего бюджета. Фиксированное распределительное устройство коробчатого типа с металлическим корпусом от Keeya демонстрирует наше стремление предоставлять экономичные, но надежные решения, что делает его предпочтительным выбором для тех, кто ищет доступные и надежные решения для распределительных устройств в различных приложениях.


HXGN15-12 коробчатый основной блок Pxed с металлическим закрытым кольцом (для краткости основной блок) подходит для энергосистем переменного тока 50 Гц, 12 кВ и широко используется в промышленных и плохих кабельных кольцевых сетях и терминалах электропитания. Особенно подходит для небольших вторичных подстанций, распределительных станций, городских жилых домов, промышленных и горнодобывающих предприятий, торговых центров, аэропортов, метро, ​​ветроэнергетических установок, больниц, стадионов, железных дорог и других мест.


Условия эксплуатации

● Высота: ≤ 1000м (особые требования можно указать при заказе, в настоящее время на высоте 5200м работают 6 групп).

● Температура окружающей среды: -35℃ ~+45℃, максимальная среднесуточная разница температур ≤ 25°C. Среднесуточная относительная влажность не должна превышать 95%, а среднемесячная относительная влажность не должна превышать 90%.

● Сейсмичность: 8 градусов.

● В месте отсутствия сильной вибрации и ударов, а также опасности химической коррозии или взрыва.


Представительский стандарт

● GB3906-2006 Аппаратура распределительная и управляющая в металлическом корпусе переменного тока на номинальное напряжение выше 3,6 кВ и до 40,5 кВ включительно.

● IEC 60298 Распределительное и управляющее устройство переменного тока в металлическом корпусе для номинальных напряжений выше 1 кВ и до 52 кВ включительно.

● GB/T 11022-2011 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.


Особенность продукта

Красивый и компактный внешний вид, уровень защиты корпуса после сборки шкафа превышает IP3X.

● Верхний и нижний блоки имеют модульную конструкцию, просты в установке и обслуживании.

● Стойка шкафа имеет клепаную конструкцию, обеспечивающую прочность шкафа.

● Встроенное помещение низкого напряжения для установки вторичных компонентов и расширяемое помещение для измерительных приборов для установки дополнительных устройств вторичной защиты. Имеются каналы сброса давления для установки.

● В нем используется необслуживаемый переключатель нагрузки с элегазовой изоляцией, обладающий хорошей экономической эффективностью и надежностью. Простота в эксплуатации.

● Благодаря полному устройству блокировки для предварительной профилактики, высокая производительность установки.


ХХГН15-12

Распределительное устройство коробчатого типа стационарное в металлическом корпусе

Структура продукта

● Общая структура

● Главный блок кольца состоит из шинного помещения, выключателя нагрузки (или помещения с выключателем), кабельного помещения, рабочего оборудования, механизма блокировки и низковольтной диспетчерской, а также цепей измерения или измерения. Каждый отсек отделен стальными пластинами во избежание провала в соседнее помещение.

● Автобусный зал.

Шинное помещение располагается в верхней части распределительного устройства, где главные шины соединяются вместе и проходят через весь ряд распределительного устройства. Шины расположены горизонтально и могут быть легко расширены.

● Главный распределительный щит.

a. Помещение выключателя нагрузки: В помещении выключателя находится выключатель нагрузки. Корпус выключателя нагрузки изготовлен из эпоксидной смолы, заполнен газом SF6 в качестве дугогасящей и изолирующей среды. На переднем конце рабочего вала имеется представляют собой две прозрачные пластиковые торцевые крышки, отлитые горячим прессом, через которые можно наблюдать за состоянием контакта. Измеритель плотности газа SF6 или измеритель плотности газа с сигнальным контактом могут быть установлены в распределительном помещении в соответствии с требованиями заказчика.

b. Помещение с выключателем: Помещение с выключателем расположено в середине распределительного устройства, которое может быть оснащено специальными вакуумными выключателями или элегазовыми выключателями в соответствии с потребностями клиента. Его отключающая способность может соответствовать нормальной работе коммутационных и ответвленных сетей, а также отключение электрического тока при коротких замыканиях и т. д. в особых обстоятельствах. Вакуумные выключатели особенно подходят для частых сетевых систем. Автоматический выключатель оснащен пружинным приводным механизмом с функцией повторного включения, надежным действием и длительным сроком службы.

● Кабельная комната

Кабельный отсек в основном используется для подключения кабелей, благодаря чему можно соединить одножильные или трехжильные кабели с помощью простейших неэкранированных кабельных журналов. В то же время имеется достаточно места для размещения грозозащитных разрядников, трансформаторов тока и нижние заземлители. В стандартном исполнении дверь распределительного устройства имеет смотровое окно и устройство защитной блокировки, а нижняя плита кабельной комнаты оборудована уплотнительной крышкой и кабельным зажимом с кронштейном подходящего размера. Раму передней двери нижней панели кабельного помещения можно снять, чтобы облегчить прокладку кабеля.

● Приводной механизм, механизм блокировки и низковольтная диспетчерская. Низковольтная камера с блокировкой выполняет также функцию пульта управления. Низковольтная камера оснащена пружинным приводом с индикатором положения и механическим устройством блокировки. Он также может быть оснащен вспомогательными контактами, катушками отключения, механизмами аварийного отключения, емкостными устройствами отображения в реальном времени, замками с ключами и электрическими устройствами управления. При этом низковольтное помещение также может быть использовано для установки цепей управления, регистрирующих приборов и реле защиты. Распределительное устройство шириной 750 мм оснащено двумя одинаковыми низковольтными помещениями, которые могут быть оснащены дополнительным оборудованием.


Технический параметр

Нет.

Элемент

единица

Ценить

1

Номинальное напряжение

кВ

12

2

Номинальная частота

Гц

50

3

Номинальный ток главной шины/макс.номинальный ток в выключенном состоянии

A

630, 125

4

Номинальный кратковременно выдерживаемый ток сети

цепь и цепь заземления

кА/с

20, 3

5

Номинальный пиковый выдерживаемый ток главной цепи

и цепь заземления

кА

50

6

Номинальный ток включения короткого замыкания главной цепи и цепи заземления

кА

50

7

Переключатель нагрузки время отключения при полной мощности

время

100

8

Отключение тока от использования

кА

31,5, 40

9

Номинальный ток отключения замкнутого кольца

A

630

10

Номинальный ток передачи

A

1600

11

Механическая жизнь

время

2000

12

Выдерживаемое напряжение промышленной частоты (пиковое) в течение 1 мин. фаза-фаза, фаза-земля/изолирующее расстояние

кВ

42, 48

13

Выдерживаемое напряжение грозового импульса (пиковое), фаза-фаза, фаза-земля/изолирующее расстояние

кВ

75, 85

14

Выдерживаемое напряжение промышленной частоты в течение 1 мин вторичной цепи

кВ

2

15

Уровень защиты


IP3X


Размер контура

Высота Н(мм)

Размер

Применимый диапазон

1400

Применимо для одножильного кабеля

1600

Применимо для одножильного кабеля

1800

Применимо для трехжильного кабеля


Ширина Ш (мм)

375

Входное отверстие и розетка

500


750


Глубина Д (мм)

918



Структурная схема

1. Рабочий механизм

2. Переключатель нагрузки

3. Корпус шкафа

4. Приборная комната

5. Вольтметр элегаза.

6. Индикация высокого напряжения

7. Предохранитель

8. Нижний заземлитель.


Инструкция по заказу

Пожалуйста, укажите при заказе:

● При заказе необходимо предоставить следующие технические данные;

● Номер основного электромонтажного решения, назначение и чертеж однолинейной системы, номинальное напряжение, номинальный ток, номинальный ток отключения при коротком замыкании, чертеж расположения распределительного помещения и чертеж расположения распределительного шкафа и т. д.;

● Требования к функциям управления, измерения и защиты распределительного устройства, а также требования и схемы к другим запирающим и автоматическим устройствам; Модель, технические характеристики и количество основных электрических компонентов распределительного устройства;

● Если распределительное устройство используется в особых условиях окружающей среды, это следует указать при заказе;

● Другие особые требования должны быть подробно объяснены и согласованы в письменной форме перед заказом.


Обзор продукта

Увеличьте мощность главного трансформатора и улучшите мощность электроснабжения подстанции.

Улучшите пропускную способность распределительных линий и сократите количество распределительных линий.

Увеличить радиус электропитания линий среднего напряжения.

Улучшите качество электроснабжения электросети среднего напряжения.

Уменьшите потери мощности в электросети среднего напряжения.

Сохраните цветные металлы и земельные ресурсы.


Модель и значение


Условия эксплуатации

● Высота: ≤1000 м. Температура окружающей среды: максимальная температура окружающей среды +40 ℃, минимальная температура окружающей среды -35 ℃, максимальная дневная разница температур 25 ℃;

● Относительная влажность: среднесуточная относительная влажность ≤95%, среднемесячная относительная влажность ≤90%;

● Сейсмическая интенсивность: 8 градусов;

Номинальная частота системы: 50 Гц;

Годовая интенсивность утечек SF6: ≤0,1%;

Степень защиты корпуса: IP3X;

● Примечание: при заказе этого продукта за пределами вышеуказанных условий проконсультируйтесь с нашей компанией.


Представительский стандарт

● GB/T156 Стандартные напряжения

● GB 311.1 Координация изоляции. Часть 1: Определения, принципы и правила;

● GB 38043,6 кВ~40,5 кВ Высоковольтные переключатели переменного тока для номинального напряжения выше 3,6 кВ и менее 40,5 кВ. GB 3906 Аппаратура распределительная и управляющая переменного тока в металлическом корпусе на номинальное напряжение свыше 3,6 кВ и до 40,5 кВ включительно;

● GB/T 11022 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления;

● GB/T 12,022 Гексафторид серы для промышленного использования;

● GB16926 Комбинации выключателей и предохранителей переменного тока высокого напряжения;

● DL/T 404 Внутренняя панель распределительного устройства высокого напряжения переменного тока. Полностью металлический корпус с закрытым кольцом


Технический параметр

Нет.

Имя

Единица

Шкаф выключателя нагрузки

Комбинированный шкаф с выключателем и предохранителем

1

Номинальное напряжение

кВ

24

2

Номинальная частота

Гц

50

3

Номинальный ток

A

630

125

4

Номинальный ток отключения нагрузки

A

630

125

5

(3 с) Номинальный кратковременно выдерживаемый ток (эффективный) (3 с)

кА

20

6

Номинальный пиковый выдерживаемый ток

кА

50

7

Ток отключения в замкнутом контуре

A

630

8

Максимальный ток передачи

A


31.5

9

Перспективный размыкание при коротком замыкании ток предохранителя (эффективный)

кА


1400

10

2 с кратковременно выдерживаемый ток заземлителя

кА

20

11

Номинальное время отключения

Время

≥100

12

Механическая жизнь

Переключатель нагрузки

≥2000

Заземлитель

≥2000

13

Годовая скорость утечки газа SF6

Годовая скорость утечки газа SF6

%

≤0,1






14

Номинальное кратковременное выдерживаемое напряжение промышленной частоты (эффективное)

Через изолирующее расстояние

кВ

64(79)

Расстояние открытия переключателя

кВ

64(79)

Этап к фаза, фаза на землю

кВ

50(65)

номинальное выдерживаемое грозовое импульсное напряжение (пиковое)

Через изолирующее расстояние

кВ

110(145)

Расстояние открытия переключателя

кВ

110(145)

Этап к фаза, фаза на землю

кВ

95(125)

15

Предел повышения температуры

K

Согласно GB/T11022

16

Рабочий механизм


Ручной или электрический плюс ручной

17

Рабочее напряжение

V

рекомендуется DC110, дополнительно DC24 или DC48 AC220

18

Путь утечки изолирующих частей в шкафу

мм/кВ

≥20(24кВ)220(рассчитывается по 24кВ)

19

Степень защиты корпуса


IP3X

20

Расстояние в чистом воздухе от оголенного проводника (фаза-земля и фаза-фаза)

мм

≥180

21

Номинальный ток отключения зарядки кабеля

A

25

22

Коммутируемый ток индуктивности трансформатор холостого хода

A

0~15А

23

Открытие и закрытие асинхронности

РС

<5

24

Сопротивление главной цепи (без предохранителя)

мОм

<140

Примечание. Номинальный ток комбинации выключателя и предохранителя используется для всего комбинированного устройства, состоящего из выключателя нагрузки и выбранного предохранителя. Данные за пределами скобок относятся к системе заземления нейтральной точки с низким сопротивлением, а данные внутри скобок относятся к системе заземления нейтральной точки с низким сопротивлением. к нейтральной точке заземления или незаземленной системы через катушку гашения дуги.


Полностью металлический корпус с закрытым кольцом

Размер контура


Габаритная схема шкафа входящей (исходящей) линии

Назначение распределительного шкафа

Ширина шкафа (мм)

Глубина шкафа (мм)

Высота шкафа (мм)

Входящий кабинет

750

1020

1900

Выходящий кабинет

500

1020

1900

кабинет

500

1020

1900

Шкаф для автобусов

500

1020

1900

Шкаф для пары Vice Bus

500

1020

1900

Автобусный переходной шкаф

500

1020

1900

Измерение кабинет

1120

1020

1900

Примечание:

1.Номинальная глубина распределительного шкафа включает в себя все внешние края дверного полотна (без учета выпуклых элементов, замков, штифтов и выпуклых частей дверного полотна).

2. Номинальная высота распределительного шкафа, включая все внешние края головки (исключая выпуклые кольца)






Горячие Теги: Распределительное устройство коробчатого типа с фиксированным металлическим корпусом, Китай, Производители, Поставщики, Фабрика, Качество, Оптовая торговля
