Подробное описание основного блока распределительного кольца 10 кВ.

Кольцевой главный блок 10 кВ является важнейшим оборудованием в системе распределения электроэнергии. В основном он отвечает за стабильную подачу электроэнергии высокого напряжения 10 кВ или 35 кВ потребителям, чтобы каждый мог иметь доступ к электроэнергии. Мало того, он также может постоянно контролировать трансформаторы в энергосистеме и управлять ими, чтобы обеспечить их нормальную работу. Поскольку кольцевой главный блок 10 кВ выполняет эти важные задачи, он обладает характеристиками высокого уровня напряжения и большой мощности. Однако его размеры и вес невелики, что делает его очень удобным в использовании. Далее давайте познакомим всех с основным блоком распределительного кольца 10 кВ и разберемся в его различных аспектах.

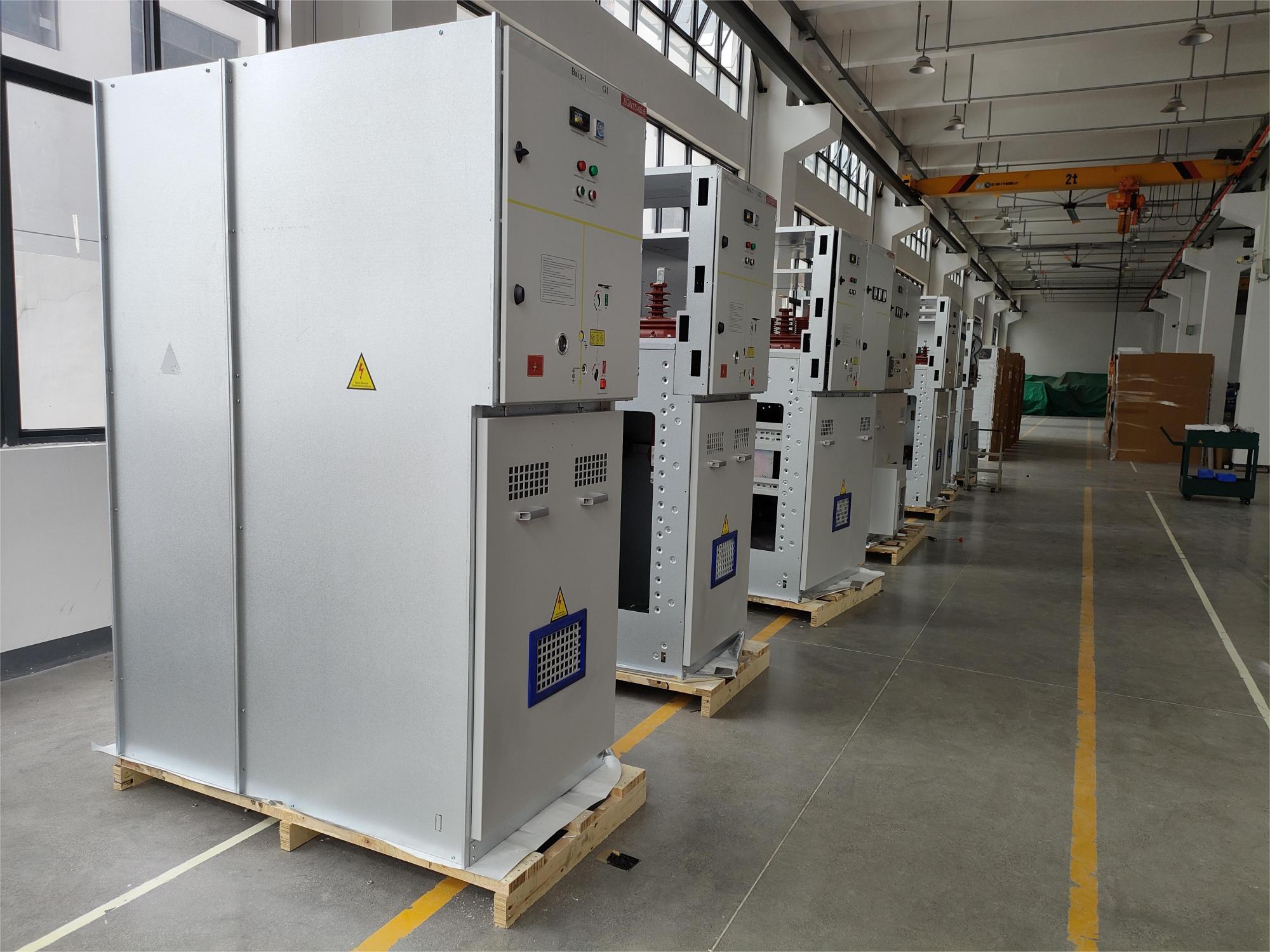

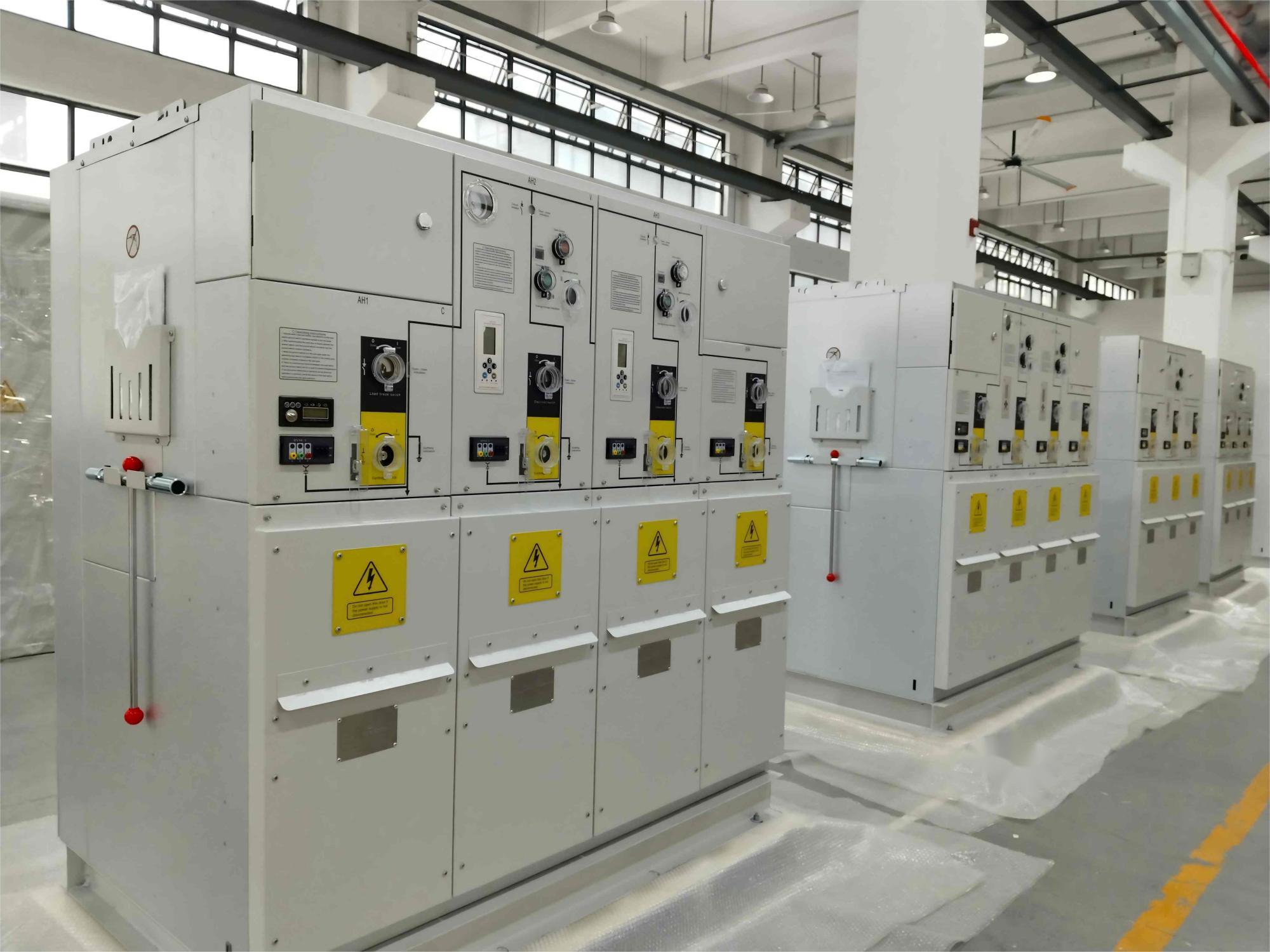

Кольцевой основной блок — это электрооборудование, состоящее из комплекта высоковольтных распределительных устройств, установленных внутри стального листового металлического шкафа или собранных в кольцевой главный блок питания интервального типа. В его основной части используются выключатели нагрузки и предохранители, и он имеет такие преимущества, как простая конструкция, небольшой размер, низкая цена, улучшенные параметры и производительность источника питания, а также безопасность источника питания.

Фактически, если тип шкафа классифицируется по распределительному устройству, то имеются распределительные устройства нагрузки, шкафы с выключателями, КРУЭ и т. д., но нет кольцевого главного блока. Главный кольцевой блок — это широко используемый термин, первоначально относящийся к распределительному устройству нагрузки, используемому для электропитания кольцевой сети. В настоящее время его часто используют как синоним распределительного устройства нагрузки, независимо от того, используется ли оно для электропитания кольцевой сети. Например, некоторые линии должны работать в замкнутом контуре (обычно известном как «рука об руку»), а распределительные шкафы, которые могут выполнять переключение нагрузки (переключение нагрузок с одной линии на другую) для достижения этих функций, называются главными кольцевыми блоками. Таким образом, кольцевой главный блок представляет собой тип распределительного устройства, которое может обеспечить кольцевое электропитание и обычно используется в кольцевых системах энергоснабжения. Поэтому он широко известен как кольцевой основной блок, также известный как «кольцевой основной блок наружного коробчатого типа» или «распределительное устройство».

Шкафы переключения нагрузки могут использоваться для электропитания кольцевой сети, диспетчеризации границ помещений среднего напряжения и электропитания оконечных подстанций среднего напряжения. Технические характеристики трансформаторов, допускающие использование выключателей нагрузки с защитой предохранителями, различаются в зависимости от электроснабжения в разных регионах. Например, в Пекине мощность трансформатора обычно должна быть не более 1000 кВА, а в Шэньчжэне она может составлять 1600 кВА. Шкаф выключателя нагрузки имеет простую конструкцию, низкую стоимость и небольшой размер. Большинство из них можно установить у стены и, как правило, они имеют только защиту предохранителем без релейной защиты.

Допустимая нагрузка по току главной шины шкафа выключателя нагрузки обычно меньше или равна 630 А, а номинальный ток отключения выключателя нагрузки обычно меньше или равен 630 А (некоторые из них достигают 1700 А). Номинальный ток (предохранитель) трансформаторного шкафа (отходящего шкафа) обычно не превышает 125 А, а ток переключения высокопроизводительного выключателя нагрузки может достигать 2800 А. Некоторые шкафы переключения нагрузки могут быть оснащены специальными вакуумными выключателями, элегазовыми выключателями или использовать методы гашения дуги, такие как сжатый воздух, а отключающая способность при коротком замыкании близка к уровню распределительного шкафа или достигает его. Кольцевой главный блок используется для разделения и объединения тока нагрузки, отключения тока короткого замыкания и тока холостого хода трансформатора, зарядного тока воздушных линий и кабельных линий на определенном расстоянии, играет роль управления и защиты и является важным коммутационным оборудованием для электропитания кольцевой сети и терминального электропитания.
