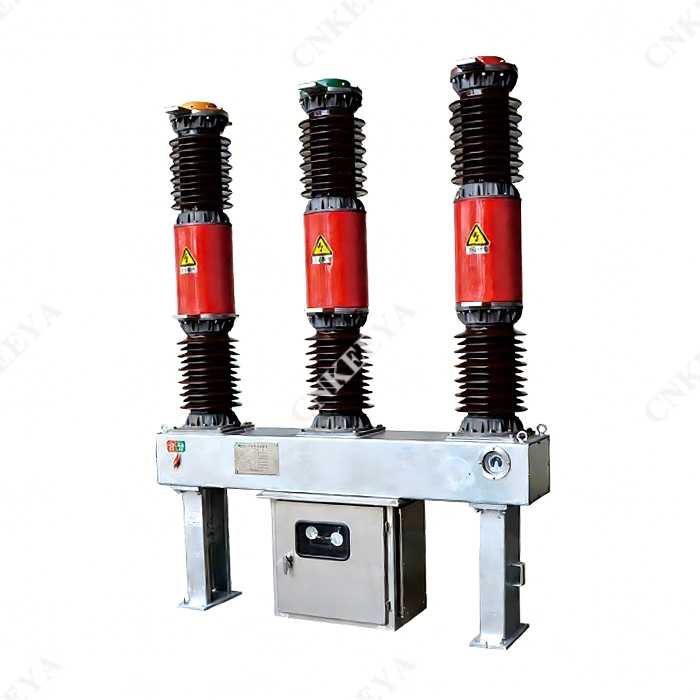

LW36-40.5 (W)/T2000-31.5 наружный шестифтористый сернистый выключатель

Обзор

 Выключатель с элегазом серы LW36-40.5 (W)/T2000-31.5 для наружного применения представляет собой электрическое оборудование в трехфазных энергосистемах переменного тока частотой 50 Гц, подходящее для управления и защиты в энергосистемах с номинальным напряжением 40,5 кВ. Он оснащен внутренними или внешними трансформаторами тока для целей измерения и защиты.

Структурные характеристики

 Выключатель на основе шестифтористой серы LW36-40,5 представляет собой конструкцию на фарфоровой колонне для наружного применения, оснащенную пружинным приводным механизмом CT35. Механизм и корпус имеют Т-образную форму, имеют небольшой общий объем, легкий вес, простую конструкцию, низкую рабочую мощность, просты в установке и наладке. Механический срок службы 10000 циклов, подходит для частой эксплуатации;

 Использование камеры дугогасления со сжатым воздухом с отличными характеристиками разрыва и электрическим сроком службы до 20 раз;

 Герметизация надежна. Статическое уплотнение имеет конструкцию уплотнительного кольца «О-образной формы», а динамическое уплотнение имеет уплотнительное кольцо «V-образной формы» со структурой компенсации давления пружины. Вторичная монтажная плата трансформатора изготовлена ​​методом впрыска под давлением и обладает высокими антивозрастными характеристиками, гарантируя, что годовая скорость утечки воздуха составляет ≤ 0,5%;

 Монтажное шасси и опора изготовлены из цельных стальных рулонов с использованием высокопрочных стандартных компонентов с высокой механической надежностью;

 Железный сердечник измерительного класса внутреннего или внешнего трансформатора тока изготовлен из микрокристаллического сплава с высокой магнитной проводимостью и имеет уровень точности до 0,2 или 0,2S. Каждая фаза изделия может быть оснащена 2-4 трансформаторами тока.

 Инструкции по заказу

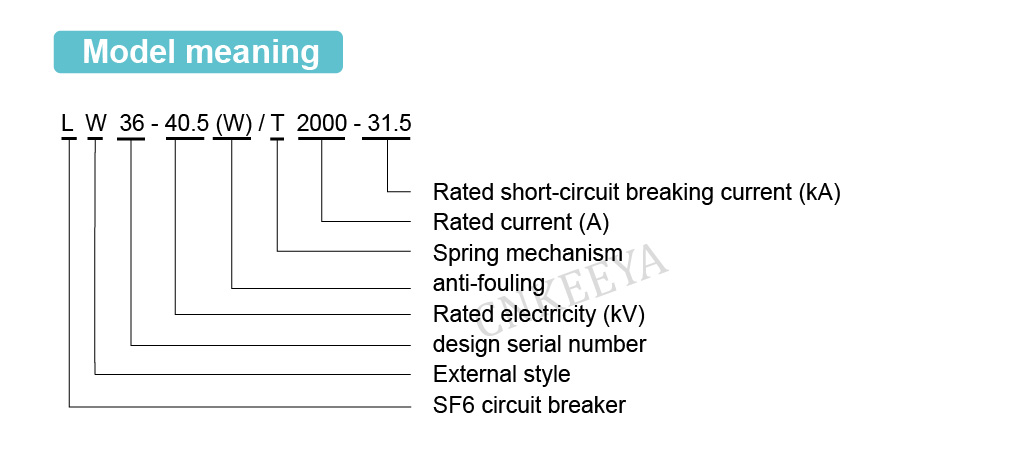

 Модель и характеристики автоматического выключателя;

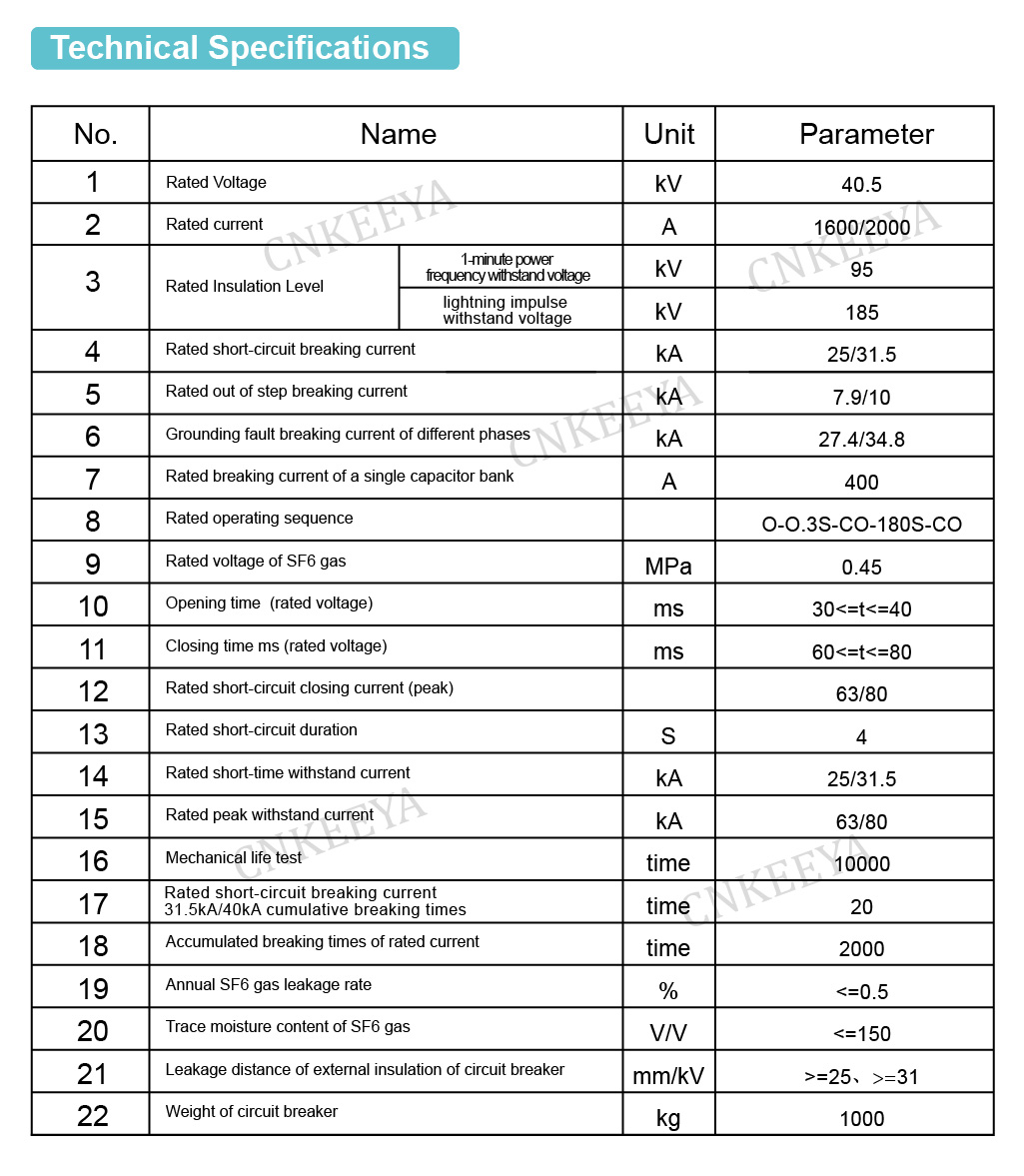

 Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)

 Условия окружающей среды для использования (температура окружающей среды, высота над уровнем моря, уровень загрязнения окружающей среды); Номинальные электрические параметры цепи управления (номинальное напряжение накопителя энергии, номинальное напряжение открывающей и замыкающей катушек); Наименования и номера необходимых запасных частей, специального оборудования и инструментов (заказываются отдельно)

 Направление проводки терминала одновременно.
