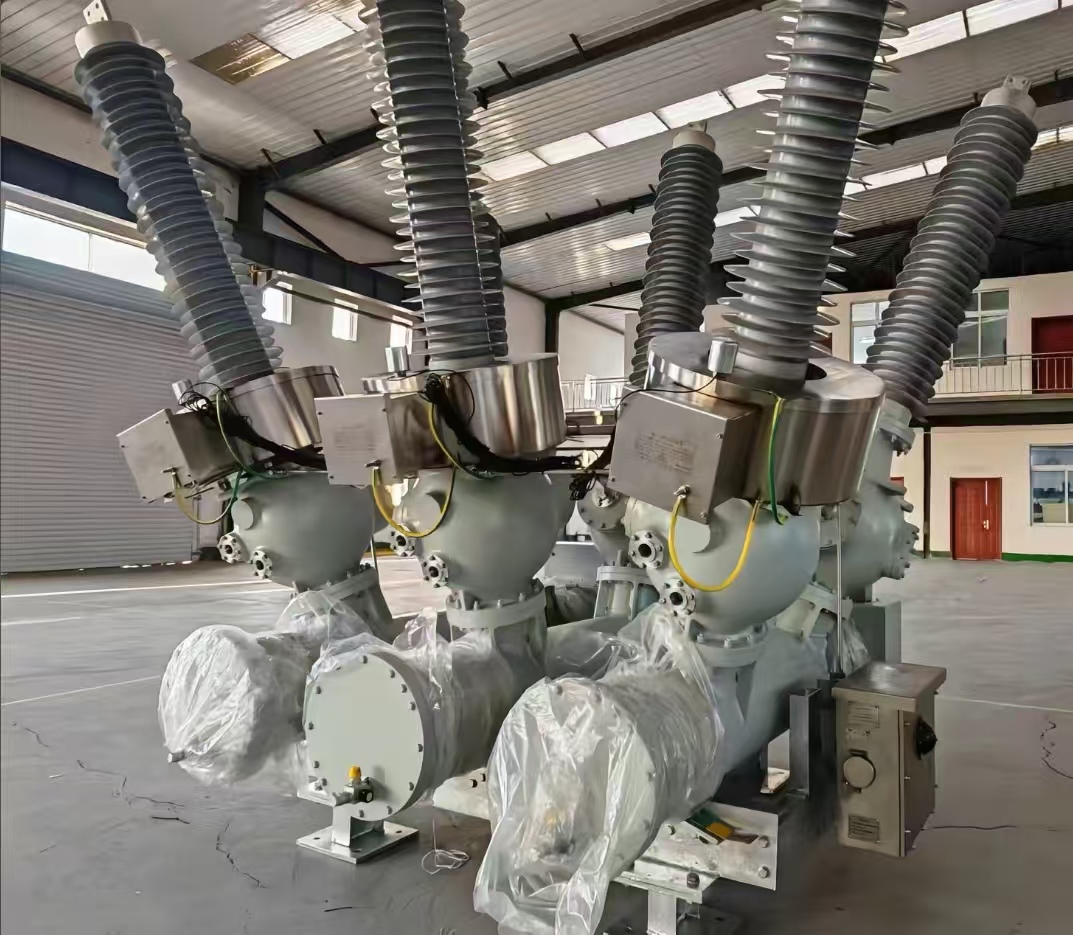

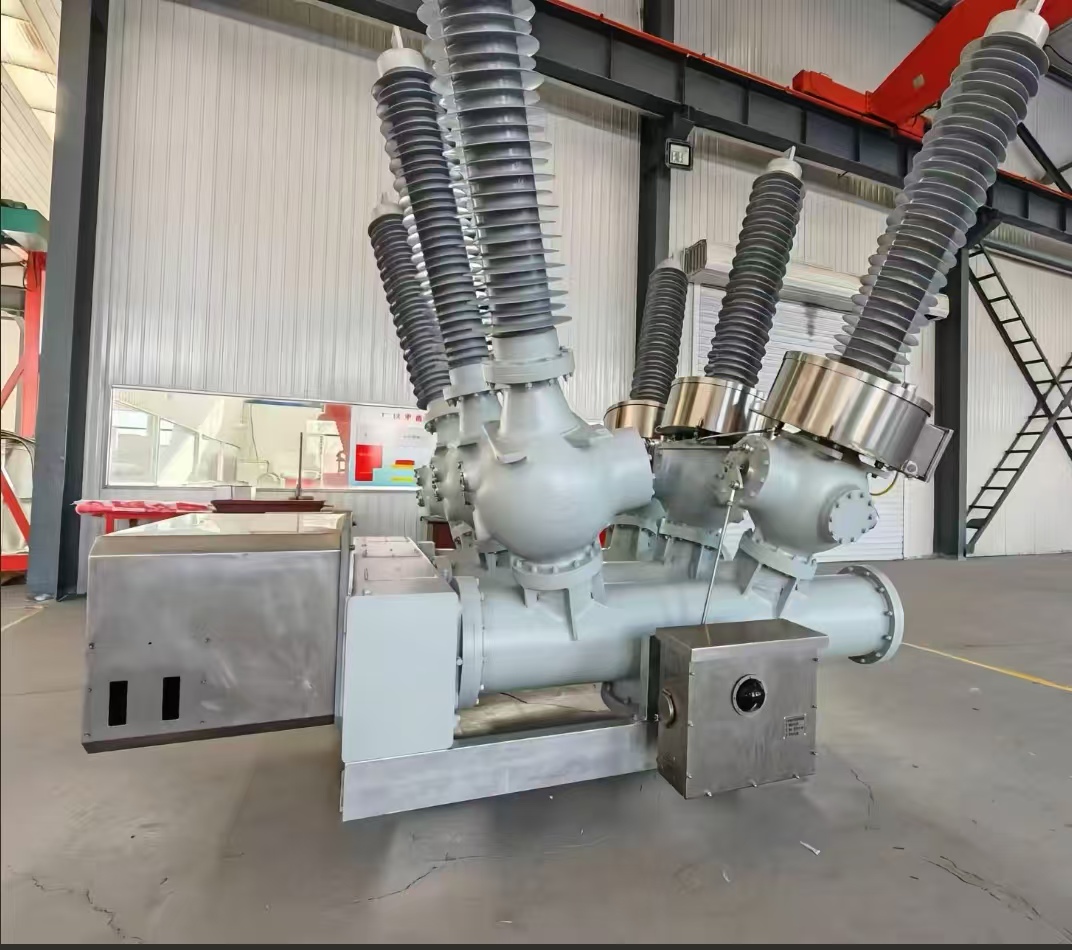

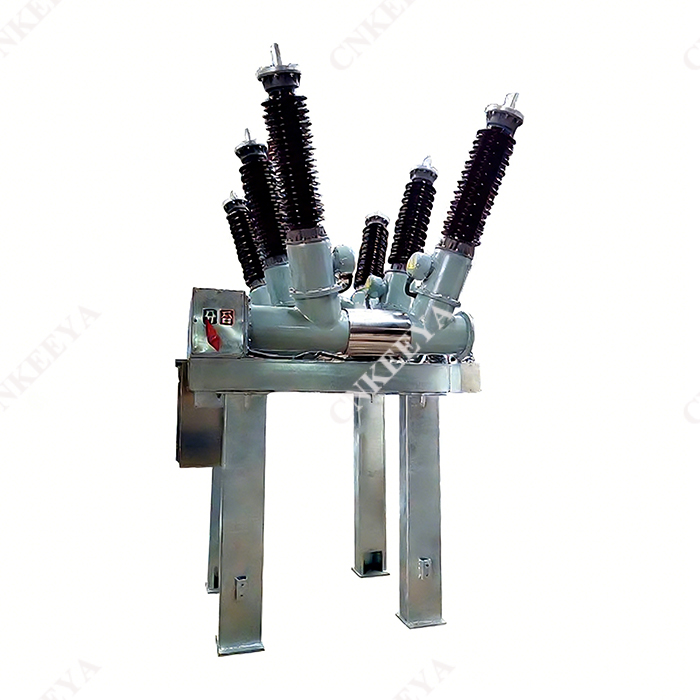

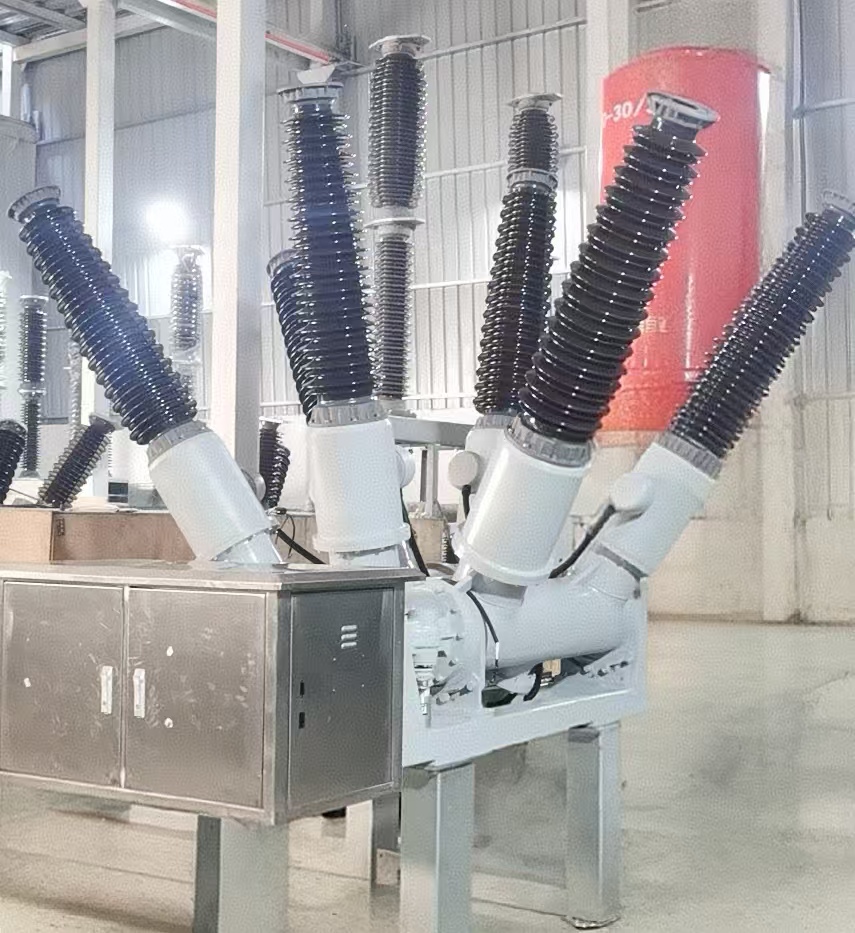

ZCW□-72.5(126.5)/L Распределительное устройство открытого типа в сборе

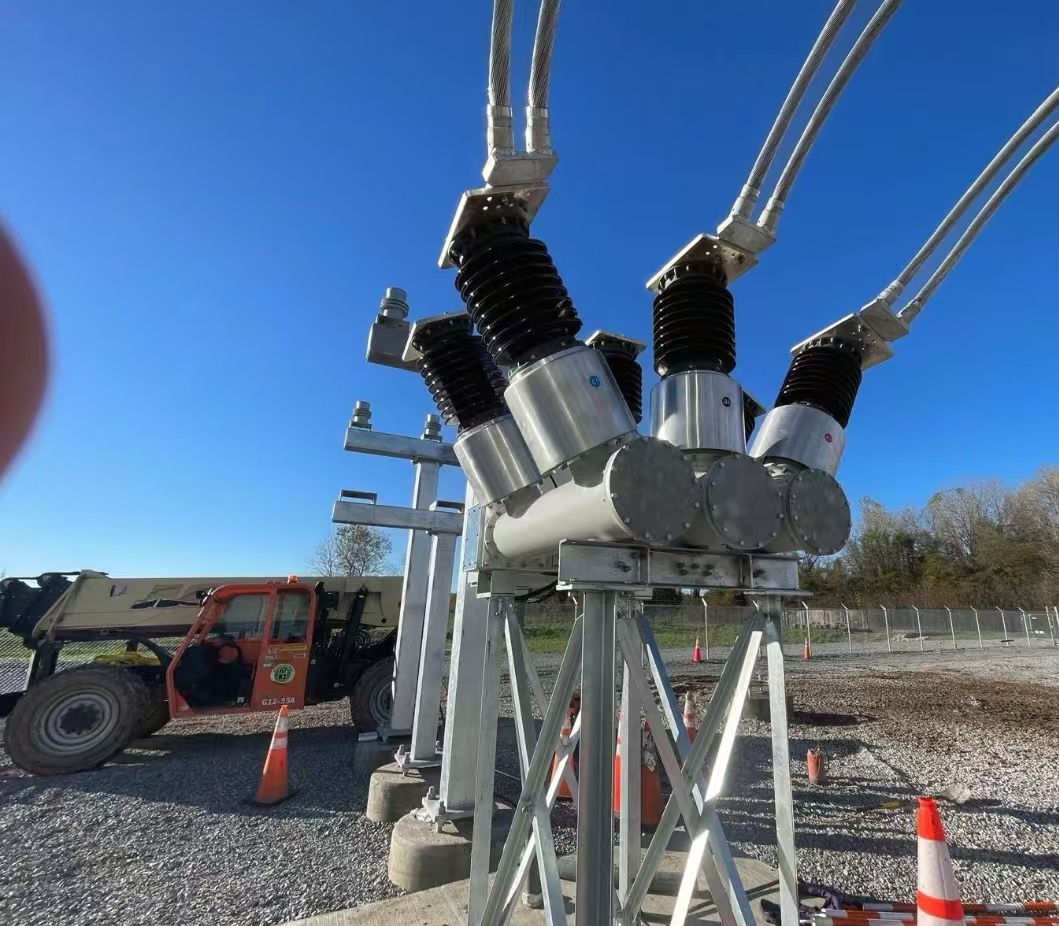

Распределительное устройство открытого типа ZCW□-72.5(126.5)/L представляет собой полный комплект комбинированного электрического устройства, в котором в качестве внешней изоляции используется воздух, элегаз SF6 в качестве среды для гашения дуги. Управление и защита систем передачи и распределения трехфазного переменного тока напряжением 72,5 кВ также может использоваться для подключения автоматических выключателей, а также открытия и закрытия батарей конденсаторов. Подходит для городских подстанций, подстанций предприятий и горных подстанций с ограниченным землепользованием.

 структурные характеристики

 Органично объедините автоматические выключатели, разъединители, заземлители, трансформаторы тока, шины и другие компоненты на заземленном кронштейне стальной конструкции, в результате чего получится компактная конструкция. Он занимает всего 30-50% площади сплит-типа и имеет очевидные характеристики, такие как экономия земли и снижение стоимости проекта.

 Весь интервал изготавливается на заводе, собирается и отлаживается перед отправкой с завода и транспортируется к месту установки целиком, что значительно сокращает цикл установки.

 Использование полностью проверенных высокопроизводительных дугогасительных камер и разъединителей с минимальным обслуживанием и высокой надежностью.

 Самонесущая шина, изготовленная на заводе перегородок, не требует от пользователей ремонта конструкции.

 Гибкая компоновка и возможность использования различных способов подключения.

 Автоматический выключатель можно опустить для технического обслуживания или замены целиком, а время отключения электроэнергии можно сократить до менее 3 часов из-за отказа корпуса.

\

 Инструкции по заказу

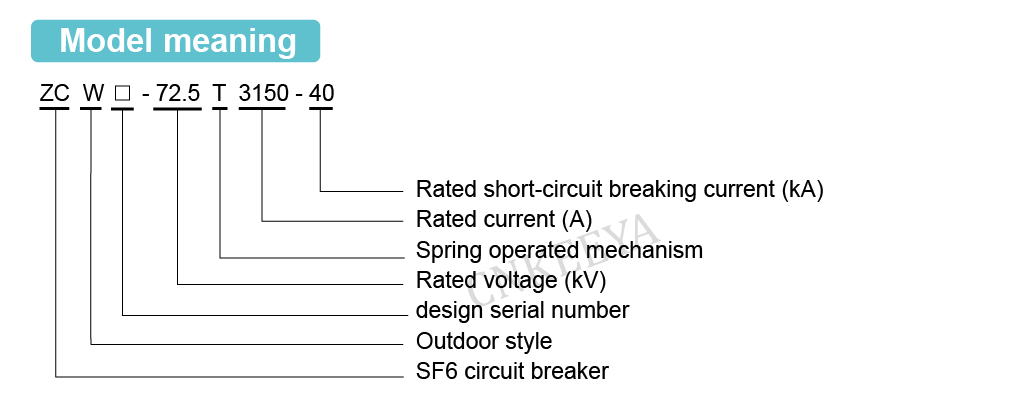

 Модель и характеристики автоматического выключателя;

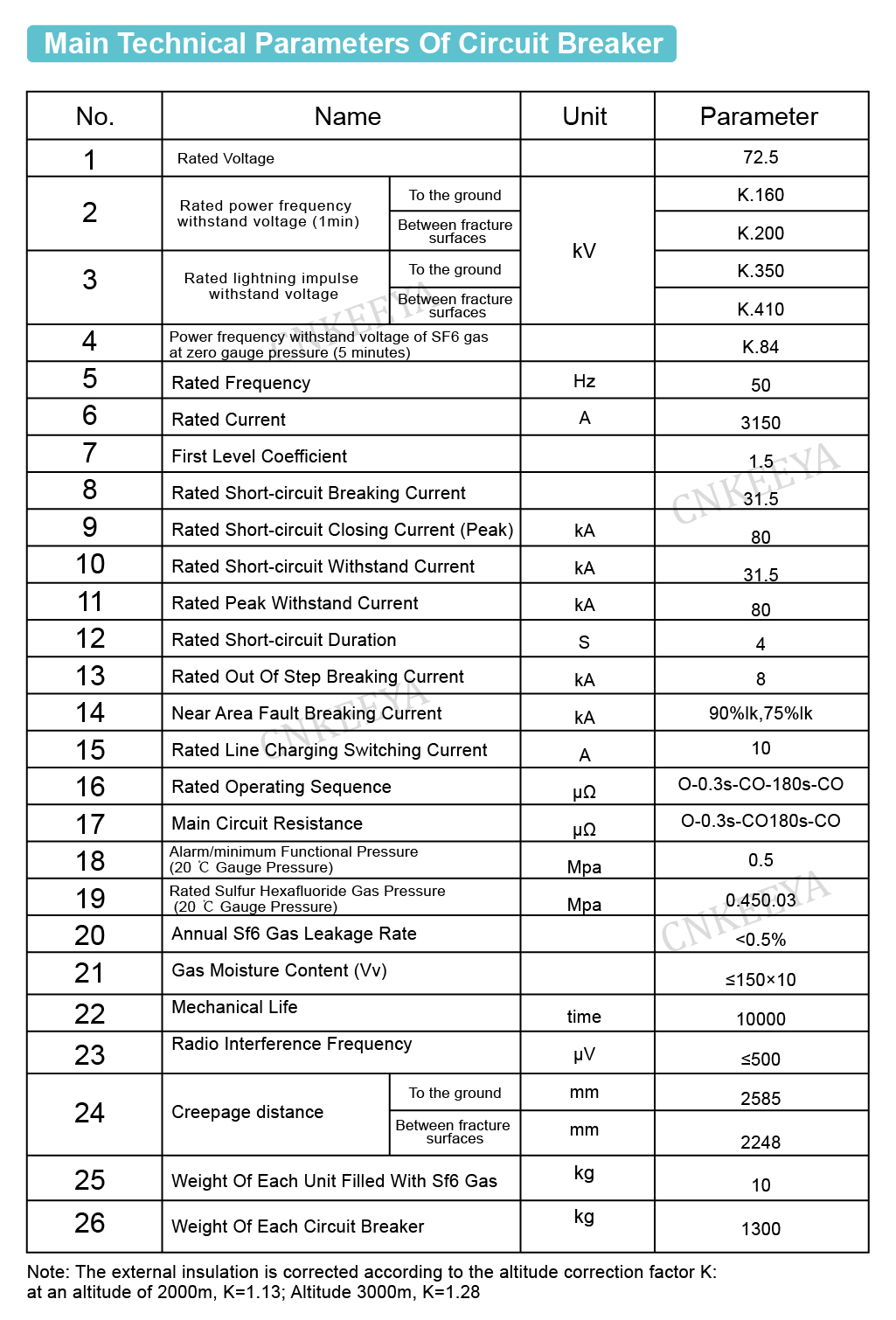

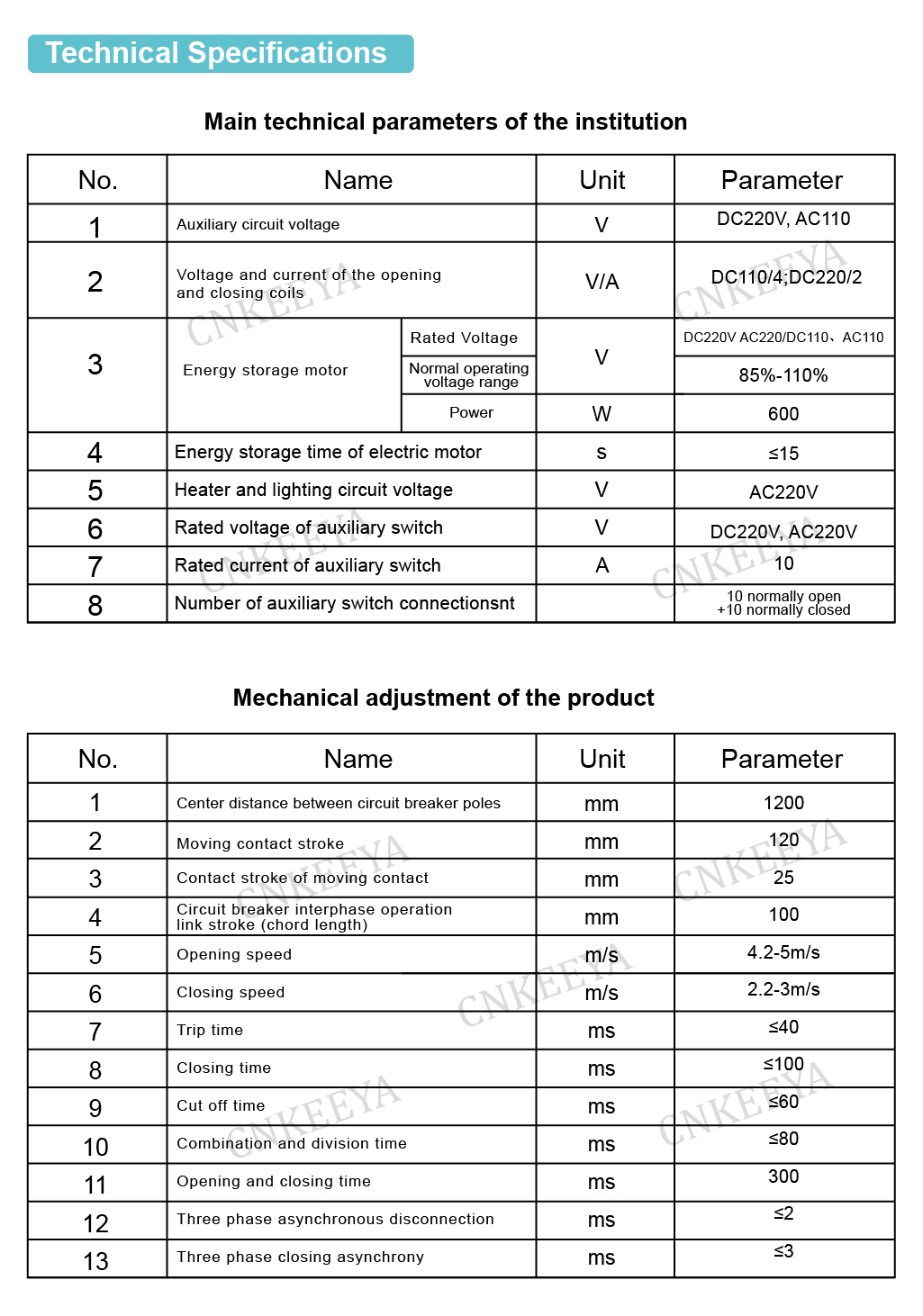

 Номинальные электрические параметры (напряжение, ток, ток отключения и т.п.); Номинальные электрические параметры цепи управления (номинальное напряжение двигателя-аккумулятора, номинальное напряжение размыкающей и замыкающей катушек) в зависимости от условий окружающей среды, таких как температура, высота над уровнем моря и уровень загрязнения;

 наименования и количество необходимых запасных частей, специального оборудования и инструментов (заказываются отдельно);

 Направление проводки терминала одновременно.
