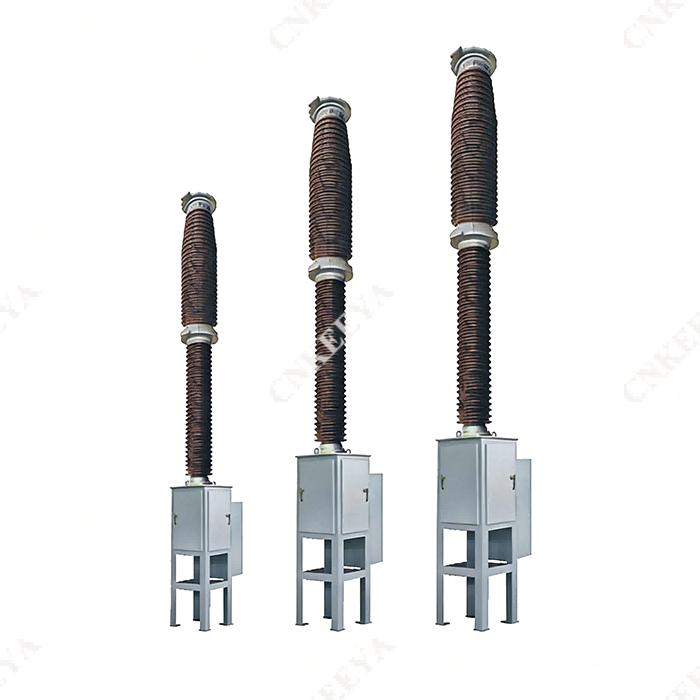

LW□-252 Высоковольтный автоматический выключатель на основе гексафторида серы (SF₆) переменного тока для наружного применения

  LW□-252 Высоковольтный автоматический выключатель на основе гексафторида серы (SF₆) переменного тока для установки вне помещений. Он подходит для электросетей переменного тока частотой 50 Гц с максимальным напряжением 252 кВ в районах, где высота над уровнем моря не превышает 2000 метров, температура окружающей среды не ниже -30 ℃, а класс загрязнения не выше класса IV. Он используется для прерывания номинального тока и тока повреждения или переключения линий цепи, обеспечивая управление и защиту энергосистем, а также может использоваться в качестве межсетевого выключателя.

   В этом продукте в качестве дугогасящей и изолирующей среды используется элегаз SF₆, применяется импортная технология автогашения дуги и он оснащен новым пружинным приводным механизмом. Он отличается длительным электрическим сроком службы, низкими эксплуатационными расходами, низким уровнем шума и высокой надежностью, простой конструкцией, компактными размерами и длительным периодом безобслуживания. Он хорошо адаптирован к современной тенденции развития безмасляного энергетического оборудования большой мощности.

 Структурные характеристики

    Автоматический выключатель имеет трехфазную конструкцию с одинарным разрывом на фарфоровой стойке, с пружинным механизмом для каждой фазы и трехфазной электрической связью, поэтому внешний вид является новым и изысканным. В выключателе используется элегаз в качестве изоляционной и дугогасительной среды, а также реле плотности стрелочного типа для контроля давления и изменения плотности. Благодаря использованию принципа гашения дуги с автономным питанием и оптимизированной конструкции в системе перемещения выключателя механический КПД был эффективно улучшен, а рабочая мощность снижена;

    Отличные отключающие характеристики и длительный электрический срок службы;

 Каждая опора этого изделия установлена ​​на коробке механизма, которая центрально закреплена на фундаменте. Коробка содержит пружинный механизм и электрический блок управления. Выходной стержень механизма соединен с кривошипом. Поверхность кронштейна коробки механизма горячеоцинкована, а крепежные элементы - горячеоцинкованы. Корпус коробки механизма изготовлен из нержавеющей стали, поэтому изделие обладает превосходной коррозионной стойкостью. Высокая механическая надежность, возможность частой эксплуатации;

    Благодаря высокой прочности изоляции газообразного гексафторида серы и использованию движения контактов в автоматических выключателях повторное возникновение емкостного тока во время отключения выключателя не происходит;

    Уровень внешней изоляции высокий, а внешняя изоляция спроектирована с большим путем утечки, что обеспечивает отличную устойчивость к загрязнению.

    Высокая допустимая нагрузка по току: проводите испытания на повышение температуры при токе, в 1,2 раза превышающем номинальный ток 4000 А, при этом в каждой точке все еще остается большой запас на повышение температуры;

    Общая структура внешнего вида продукта компактна, его легко установить и отладить на месте, а объем работ по техническому обслуживанию невелик.

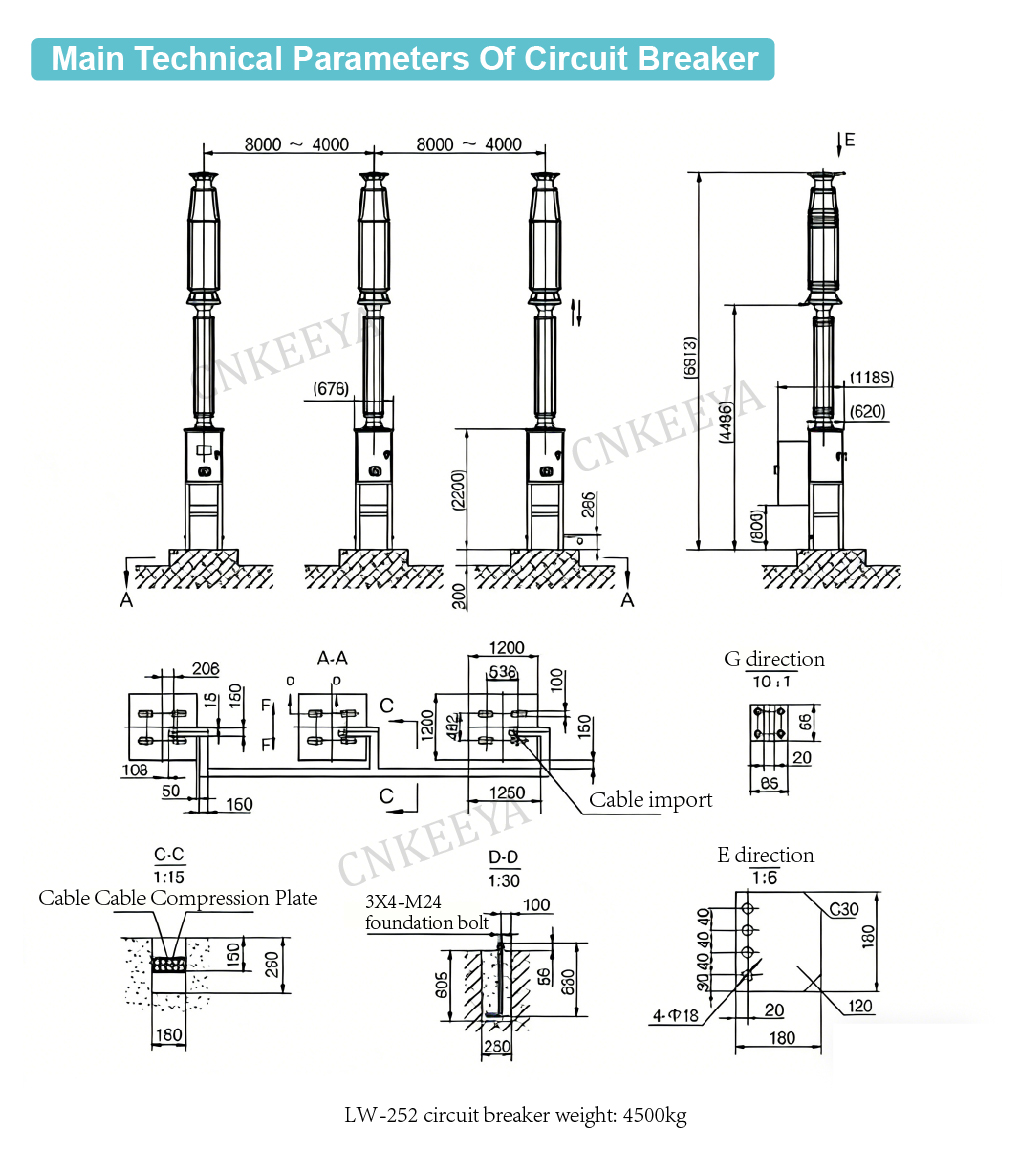

 1. Масса М: 4500кг (с газом); Общий вес газа: 24кг.

2. Базовая нагрузка: статическая 4500 кг (три опоры); 1500 кг (на опору), динамическое горизонтальное направление F: 2500 кг; Вертикальное направление (вверх) 3500 кг; Вертикальное направление (вниз)6000 кг

 3. Ровность поверхности бетона не должна превышать 1,5 мм.

 4. Установочное отверстие для подключения клеммной колодки к первичному проводу просверливается пользователем на месте в соответствии с его потребностями, а материалом клеммной колодки является алюминиевый сплав 2А12-Т4.

 Инструкции по заказу

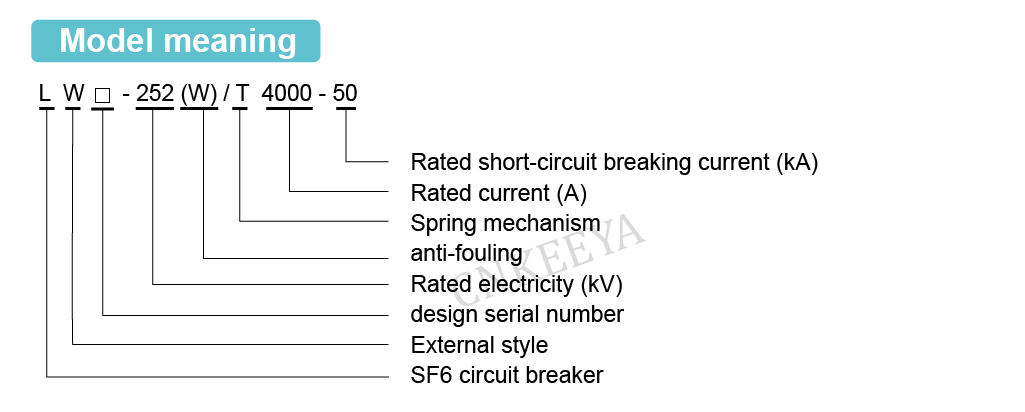

  Модель и характеристики автоматического выключателя;

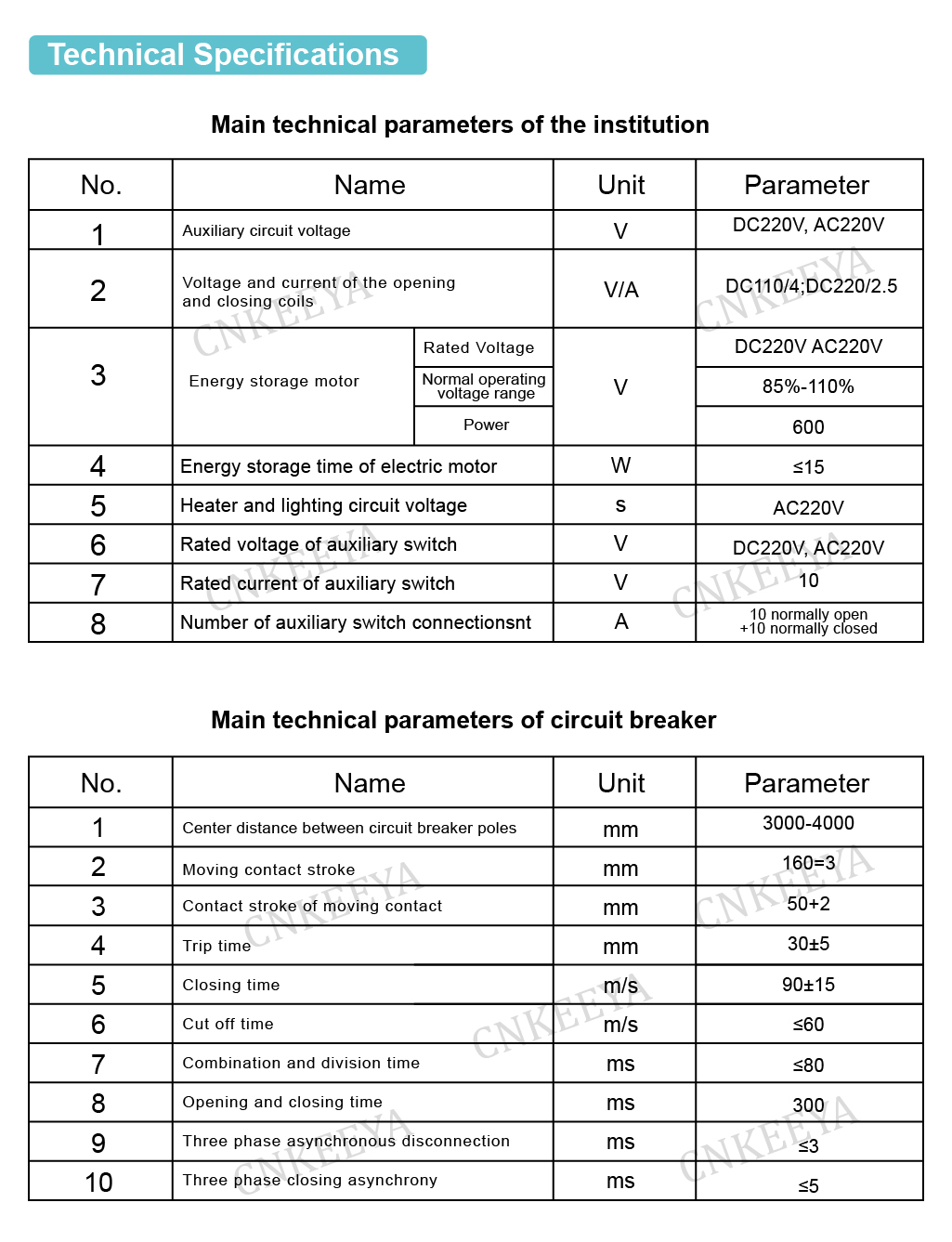

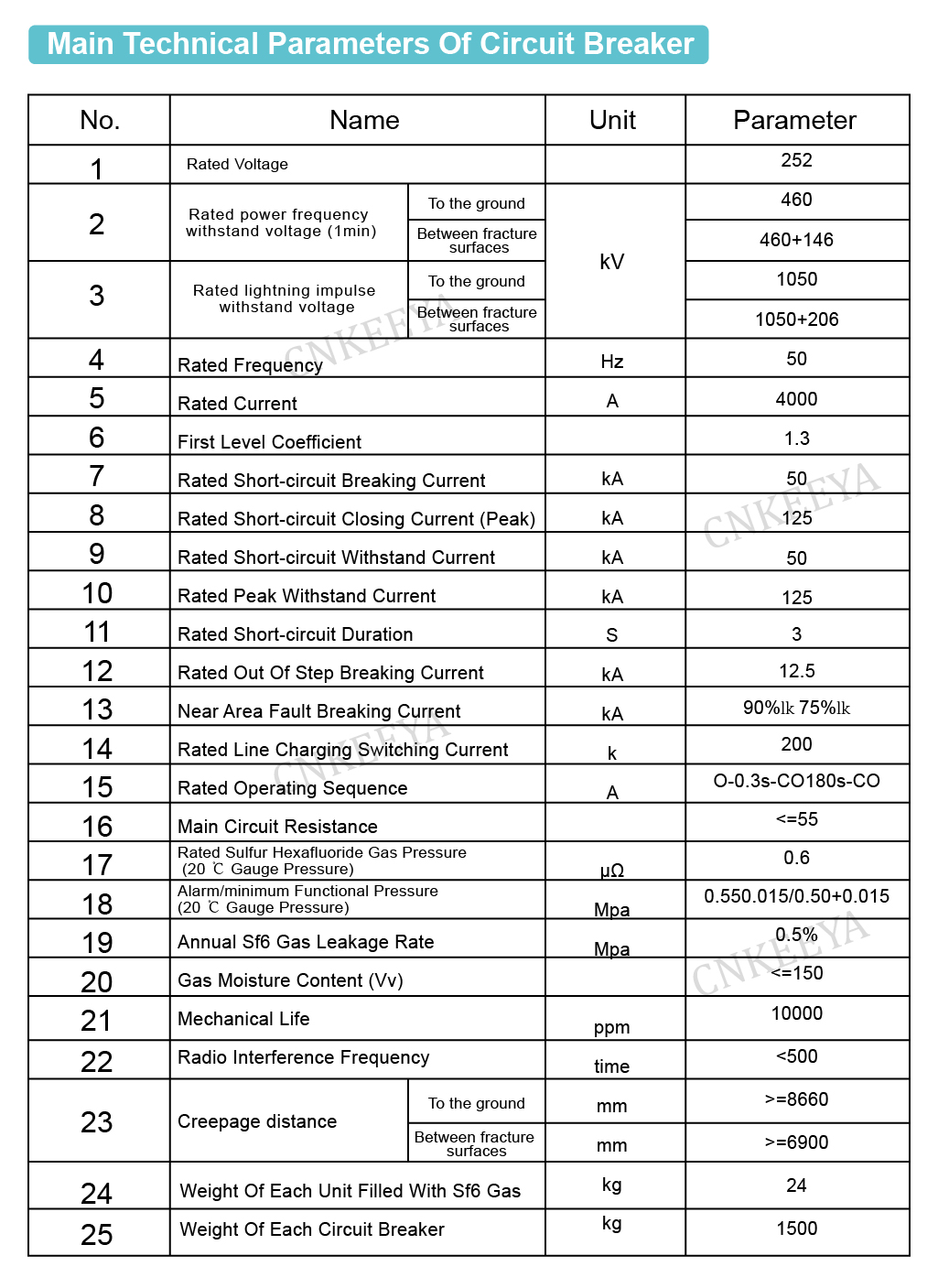

  Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)

  Условия окружающей среды для использования (температура окружающей среды, высота над уровнем моря, уровень загрязнения окружающей среды)

  Номинальные электрические параметры цепи управления (номинальное напряжение накопителя энергии, номинальное напряжение открывающей и замыкающей катушек); наименования и количество необходимых запасных частей, специального оборудования и инструментов (заказываются отдельно); Направление проводки терминала одновременно.
