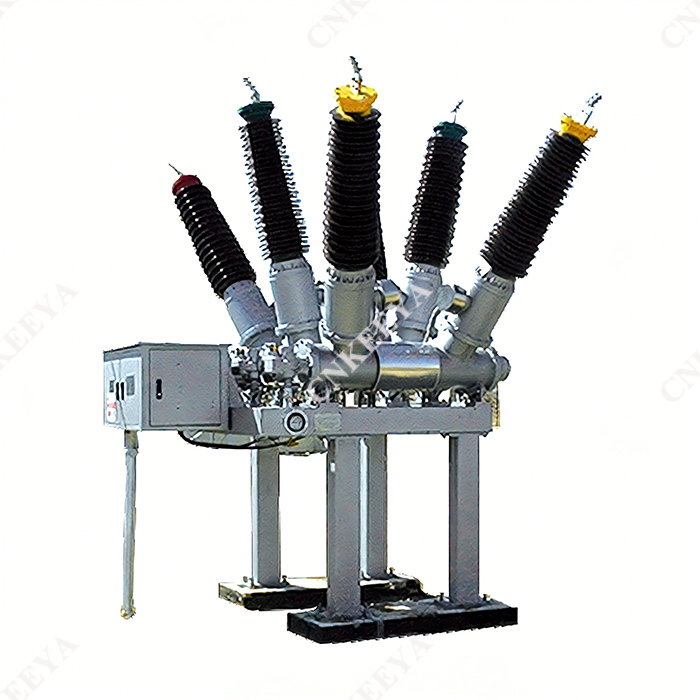

LW36-126/T3150-40 Высоковольтный автоматический выключатель SF₆ переменного тока резервуарного типа

 Обзор

 LW36-126/T3150-40 Высоковольтный баковой автоматический выключатель переменного тока SF₆ и трансформатор тока вместе, а также камера гашения дуги горизонтально установлены в заземленном корпусе из алюминиевого сплава, оснащенном пружинным приводным механизмом типа CT26. Он использует меньше компонентов, имеет простую и компактную конструкцию и в целом прочный и долговечный, отвечающий требованиям безмасляных переключателей. Он имеет отличные механические характеристики и высокую надежность. Все важные компоненты обрабатываются на оборудовании с ЧПУ и обрабатывающем центре, а подшипники изготавливаются из фирменных подшипников (таких как IKO, INA, SKF и т. д.) с механическим сроком службы до 10000 раз. Подходит для открытых высоковольтных распределительных устройств трехфазного переменного тока частотой 50 Гц, может использоваться для управления и защиты систем передачи и преобразования 72,5 (126) кВ; Его также можно использовать для подключения автоматических выключателей и размыкания и замыкания батарей конденсаторов.

 Структурные характеристики

 Автоматический выключатель имеет трехфазную конструкцию с одинарным разрывом на фарфоровой стойке с пружинным механизмом для трех фаз, расположенных в центре и соединенных тремя фазами, что приводит к новому и изысканному внешнему виду. В автоматическом выключателе в качестве изоляционной и дугогасительной среды используется элегаз. Во время работы три полюса автоматического выключателя подключены к элегазу, а реле плотности стрелочного типа используется для контроля его давления и изменения плотности. Благодаря использованию принципа гашения дуги с автономным питанием и оптимизированной конструкции в системе перемещения выключателя механический КПД был эффективно улучшен, а рабочая мощность значительно снижена; Отличные отключающие характеристики и длительный электрический срок службы;

 Монтажное шасси и опора изготовлены из цельногнутых стальных пластин, а поверхность полностью оцинкована горячим способом. Все открытые крепления изготовлены из высокопрочных материалов и оцинкованы горячим способом или используют стандартные детали из нержавеющей стали. Внешняя оболочка коробки механизма изготовлена ​​из нержавеющей стали, поэтому изделие обладает превосходной коррозионной стойкостью;

 Высокая механическая надежность, возможность частой эксплуатации;

 Благодаря высокой прочности изоляции газообразного гексафторида серы и использованию превосходного движения контактов в автоматических выключателях повторное возникновение отключающего емкостного тока не происходит; Уровень внешней изоляции высокий, а внешняя изоляция спроектирована с большим путем утечки. Путь утечки составляет ≥ 31 мм/кВ, отличные характеристики защиты от загрязнения. Может безопасно работать даже в суровых условиях; Высокая допустимая токовая нагрузка: проведите испытание на повышение температуры при токе, в 1,2 раза превышающем номинальный ток 3150 А, что составляет 3780 А, и в каждой точке все еще существует большой запас повышения температуры;

 Общая структура внешнего вида продукта компактна, его легко установить и отладить на месте, а объем работ по техническому обслуживанию невелик.

 Инструкции по заказу

 Модель и характеристики автоматического выключателя;

 Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)

 Условия окружающей среды для использования (температура окружающей среды, высота над уровнем моря, уровень загрязнения окружающей среды)

 Номинальные электрические параметры цепи управления (номинальное напряжение накопителя энергии, номинальное напряжение открывающей и замыкающей катушек); наименования и количество необходимых запасных частей, специального оборудования и инструментов (заказываются отдельно);

 Направление проводки терминала одновременно.
