Почему основной блок с кольцевой изоляцией на напряжение 24 кВ становится предпочтительным выбором для современного распределения электроэнергии

Поскольку распределительные сети продолжают развиваться в направлении повышения безопасности, снижения затрат на техническое обслуживание и повышения экологической устойчивости,24Основной блок с кольцевой изоляцией, кВстановится все более популярным решением для коммунальных предприятий, проектов возобновляемой энергетики, промышленных объектов и коммерческих зданий. В этой статье мы объясняем, чем это инновационное распределительное устройство отличается от обычных систем с элегазовой изоляцией, изучаем его принципы работы, технические преимущества, сценарии применения и соображения по покупке, а также показываем, почемуCNKEEYAпредоставляет надежные решения по распределению среднего напряжения для клиентов по всему миру.

Содержание

• Введение
• Что такое основной блок кольцевого типа с твердой изоляцией на напряжение 24 кВ?
• Основные преимущества RMU с твердой изоляцией
• Как это работает?
• Продолжить чтение

Введение

Спрос на более безопасную и экологичную электрическую инфраструктуру ускорил принятиеОсновной блок кольцевого типа с твердой изоляцией, 24 кВв современных дистрибьюторских сетях. Как опытный производитель электрооборудования среднего напряжения,CNKEEYAпредлагает передовые решения в области распределительных устройств с твердой изоляцией, предназначенные для повышения эксплуатационной надежности и снижения воздействия на окружающую среду. По сравнению с традиционным оборудованием с элегазовой изоляцией технология твердой изоляции обеспечивает повышенную безопасность, упрощенное обслуживание и превосходную долгосрочную производительность, что делает ее идеальным выбором для коммунальных предприятий, промышленных предприятий, станций возобновляемых источников энергии, аэропортов, систем железнодорожного транспорта и проектов «умного города».

Независимо от того, включает ли проект модернизацию устаревшей электросети или строительство совершенно новой системы распределения электроэнергии, выбор подходящего кольцевого главного блока напрямую влияет на эффективность работы, затраты на техническое обслуживание, срок службы оборудования и надежность сети. Понимание технических характеристик распределительных устройств с твердой изоляцией позволяет инженерам и менеджерам по закупкам принимать обоснованные инвестиционные решения.

Что такое основной блок кольцевого типа с твердой изоляцией на напряжение 24 кВ?

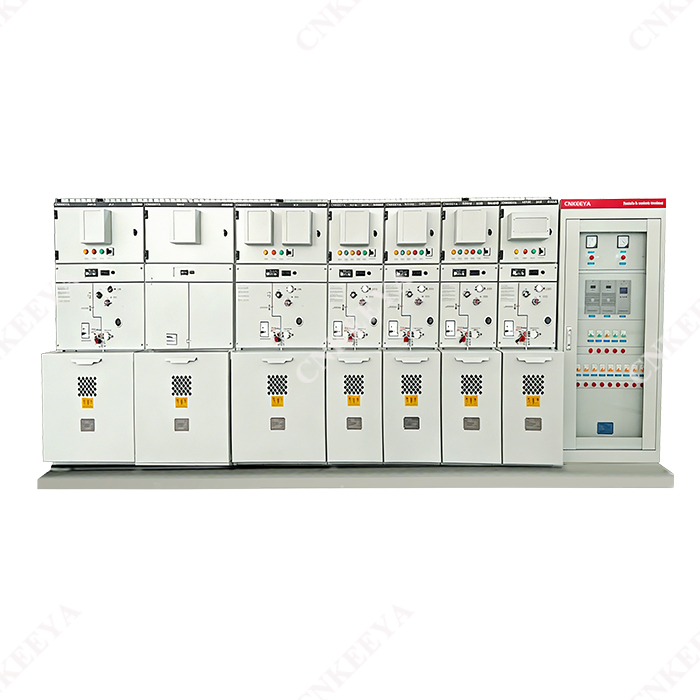

A Основной блок кольцевого типа с твердой изоляцией, 24 кВ(РМУ) — компактное распределительное устройство среднего напряжения, предназначенное для вторичных распределительных сетей напряжением до 24 кВ. Вместо использования газа SF₆ в качестве основной изоляционной среды в нем используются современные твердые диэлектрические материалы для безопасной изоляции компонентов, находящихся под напряжением.

RMU объединяет несколько функциональных блоков в одном компактном корпусе, включая:

• Выключатели нагрузки
• Автоматические выключатели
• Вакуумные прерыватели
• Заземлители
• Шинопроводы
• Реле защиты
• Отсек для подключения кабелей

Поскольку все проводники под напряжением заключены в высокоэффективные твердые изоляционные материалы, оборудование становится очень устойчивым к пыли, влажности, конденсату, загрязнениям и внешним воздействиям окружающей среды. Такая конструкция значительно повышает стабильность работы даже в сложных условиях установки.

В отличие от обычных распределительных устройств с воздушной изоляцией, RMU с твердой изоляцией требуют гораздо меньше места для установки, обеспечивая при этом более высокую эксплуатационную безопасность. По сравнению с системами с элегазовой изоляцией они устраняют риски утечки парниковых газов и упрощают соблюдение экологических требований на протяжении всего жизненного цикла оборудования.

Основные преимущества RMU с твердой изоляцией

Все большее число коммунальных компаний и промышленных пользователей заменяют традиционные распределительные устройства альтернативами с твердой изоляцией из-за ряда убедительных преимуществ.

1. Экологически чистый дизайн.

Одним из наиболее значительных преимуществ является исключение гексафторида серы (SF₆), парникового газа с чрезвычайно высоким потенциалом глобального потепления. Заменяя газовую изоляцию твердыми диэлектрическими материалами, оборудование поддерживает устойчивую энергетическую инфраструктуру и помогает организациям соблюдать все более строгие экологические нормы.

2. Более высокая эксплуатационная безопасность

Твердая изоляция полностью герметизирует проводники под напряжением, сводя к минимуму возможность случайного контакта, перекрытия или повреждения изоляции. Операторы получают выгоду от повышения личной безопасности во время операций переключения и технического обслуживания.

3. Отличная устойчивость к суровым условиям.

RMU с твердой изоляцией сохраняют отличные электрические характеристики в местах, подверженных воздействию:

• Высокая влажность
• Солевой спрей
• Сильное промышленное загрязнение
• Накопление пыли
• Большая высота
• Частые колебания температуры

Такая адаптация к окружающей среде значительно снижает непредвиденные отключения, вызванные ухудшением изоляции.

4. Компактная установка.

Городские подстанции, подземные распределительные помещения, коммерческие здания и станции возобновляемой энергии часто имеют ограниченное пространство для установки. Компактная конструкция конструкции позволяет инженерам максимально увеличить доступную площадь пола, сохраняя при этом безопасные рабочие расстояния.

5. Сниженные требования к техническому обслуживанию.

Поскольку нет контроля давления газа, проверки утечек или пополнения запаса газа, работы по техническому обслуживанию значительно упрощаются. Это приводит к снижению затрат в течение жизненного цикла и сокращению времени простоев на протяжении всего срока службы оборудования.

Как работает основной блок с кольцевой изоляцией на 24 кВ?

Хотя технология изоляции отличается от обычного оборудования с элегазовой изоляцией, принцип работы остается знакомым инженерам среднего напряжения.

Поступающая электроэнергия поступает в RMU через входные фидеры, прежде чем попасть во внутреннюю систему шин. В зависимости от условий эксплуатации сети коммутационные устройства направляют электрическую энергию на отходящие фидеры, а устройства защиты постоянно контролируют состояние цепи.

При возникновении нештатных ситуаций, таких как перегрузки, короткие замыкания или замыкания на землю, защитные реле немедленно активируют вакуумный выключатель, изолируя неисправный участок и сводя к минимуму прерывание обслуживания незатронутых частей распределительной сети.

Твердая диэлектрическая изоляция постоянно окружает проводники под напряжением, обеспечивая электрическую изоляцию без необходимости использования изолирующего газа под давлением. Результатом являются стабильные диэлектрические характеристики, превосходная надежность изоляции и минимальное обслуживание на протяжении всего срока службы оборудования.

Кроме того, современные интеллектуальные RMU могут интегрировать цифровые системы мониторинга, способные собирать оперативные данные в режиме реального времени, обеспечивая стратегии прогнозного обслуживания и поддерживая развитие инфраструктуры интеллектуальных сетей.

Сравнение технической структуры RMU 24 кВ с твердой изоляцией и традиционных систем

Понимание структурных различий между технологиями изоляции помогает инженерам выбрать правильное решение для конкретных сценариев распределения.Основной блок кольцевого типа с твердой изоляцией, 24 кВпредлагает принципиально иной подход по сравнению с системами с воздушной изоляцией и элегазовой изоляцией.

Основные компоненты RMU с твердой изоляцией

Высокопроизводительный RMU состоит из нескольких интегрированных функциональных модулей, каждый из которых спроектирован с учетом надежности и эксплуатационной безопасности.

Вакуумный выключатель

Вакуумный прерыватель, отвечающий за прерывание токов повреждения, обеспечивает гашение дуги в герметичной среде, обеспечивая стабильную и надежную коммутационную эффективность даже в условиях высокой нагрузки.

Блок выключателя нагрузки

Этот компонент обеспечивает безопасное переключение нормальных токов нагрузки, позволяя операторам реконфигурировать распределительные сети, не нарушая стабильности электроснабжения.

Система защиты фидера

Усовершенствованные реле защиты обнаруживают аномальные электрические условия, такие как перегрузка по току, короткие замыкания и замыкания на землю, вызывая немедленную изоляцию затронутых цепей.

Шинная сборка

Внутренняя система шин распределяет электрическую энергию по нескольким отходящим фидерам, сохраняя при этом постоянную проводимость и минимальные потери энергии.

Преимущества производительности в реальных приложениях

В практических сценариях развертывания RMU с твердой изоляцией демонстрируют значительные преимущества с точки зрения надежности и экономической эффективности жизненного цикла.

• Снижение частоты отключений в городских распределительных сетях
• Стабильная работа в прибрежных зонах и в условиях повышенной влажности.
• Снижение затрат на техническое обслуживание в течение всего жизненного цикла коммунальных предприятий
• Повышенная безопасность операторов на закрытых подстанциях
• Более высокая надежность системы при интеграции возобновляемых источников энергии

Например, на солнечных и ветряных электростанциях, где воздействие окружающей среды серьезное, а доступ для обслуживания ограничен, технология твердой изоляции обеспечивает стабильное и не требующее обслуживания решение по коммутации, обеспечивающее бесперебойную подачу электроэнергии в сеть.

Ключевые особенности инженерного проектирования

Современные RMU, разработанные такими производителями, какCNKEEYAиспользовать передовые инженерные принципы для обеспечения превосходной производительности и долговечности.

• Полностью герметичная изоляционная конструкция, предотвращающая внешнее загрязнение.
• Модульная конструкция для гибкого расширения системы.
• Комплексные системы защиты и автоматизации
• Композиционные материалы с высокой диэлектрической прочностью
• Дугостойкая конструкция для повышения безопасности оператора.

В совокупности эти функции обеспечивают стабильную работу в сложных распределительных средах, что делает оборудование пригодным как для городского, так и для промышленного применения.

Типичные применения основного блока с кольцевой изоляцией 24 кВ

The Основной блок кольцевого типа с твердой изоляцией, 24 кВшироко используется во многих отраслях промышленности благодаря своей компактной конструкции, высокому уровню безопасности и хорошей адаптации к окружающей среде. Такие производители, какCNKEEYAспроектируйте эти системы так, чтобы они отвечали требованиям современных интеллектуальных сетей распределения электроэнергии.

• Городские распределительные сети:Обеспечивает надежное электроснабжение в густонаселенных городах, где пространство ограничено.
• Промышленные объекты:Обеспечивает стабильное распределение электроэнергии для производственных предприятий, химических заводов и зон тяжелой промышленности.
• Возобновляемые источники энергии:Идеально подходит для солнечных электростанций и ветряных электростанций, требующих распределительного устройства, не требующего особого обслуживания.
• Транспортная инфраструктура:Используется в аэропортах, метро, ​​железных дорогах и туннелях для безопасного и стабильного управления электропитанием.
• Коммерческие здания:Поддерживает торговые центры, больницы, центры обработки данных и высотные здания с постоянным спросом на электроэнергию.
• Проекты интеллектуальных сетей:Интегрируется с цифровыми системами мониторинга для интеллектуального управления энергопотреблением.

Рекомендации по установке и эксплуатации

Чтобы обеспечить долгосрочную надежность и безопасную эксплуатацию системы RMU с твердой изоляцией, необходимо соблюдать правильные процедуры установки и эксплуатации.

1. Правильная подготовка места

Место установки должно быть чистым, сухим и свободным от агрессивных газов. Несмотря на то, что твердая изоляция обладает высокой устойчивостью к загрязнениям, правильные условия установки повышают ее долговечность.

2. Правильная заделка кабеля

Для обеспечения стабильных электрических соединений и минимизации риска частичного разряда необходимо использовать высококачественные кабельные аксессуары.

3. Стратегия плановых проверок

Хотя требования к техническому обслуживанию минимальны, рекомендуется периодическая проверка механической работы, систем защиты и внешних корпусов.

4. Электрические испытания перед вводом в эксплуатацию.

Перед подачей питания на систему необходимо выполнить испытания на сопротивление изоляции, испытания на функциональное переключение и проверку релейной защиты.

5. Экологический мониторинг

В критически важных объектах, таких как центры обработки данных или промышленные предприятия, мониторинг температуры и влажности помогает поддерживать оптимальные рабочие условия.

Руководство по выбору для покупателей и инженеров

Выбор правильногоОсновной блок кольцевого типа с твердой изоляцией, 24 кВтребует тщательной оценки системных требований и условий окружающей среды.

• Требования к номинальному напряжению и току
• Отключающая способность при коротком замыкании
• Количество отходящих фидеров
• Условия окружающей среды (влажность, уровень загрязнения, высота над уровнем моря)
• Наличие места для установки
• Интеграция с интеллектуальными сетями или системами автоматизации.

Работа с надежным производителем, таким какCNKEEYAгарантирует, что выбранное решение соответствует как техническим характеристикам, так и долгосрочным эксплуатационным ожиданиям.

Почему технология твердой изоляции — это будущее

Мировой энергетический сектор быстро переходит к более безопасной, экологичной и интеллектуальной инфраструктуре. Технология распределительных устройств с твердой изоляцией идеально соответствует этой трансформации.

В отличие от систем на основе SF₆, она устраняет проблемы, связанные с выбросами парниковых газов, одновременно повышая безопасность оператора и сокращая затраты на техническое обслуживание в течение жизненного цикла. По мере ускорения развития интеллектуальных сетей спрос на компактные распределительные устройства с цифровой совместимостью продолжает расти.

Это позиционируетОсновной блок кольцевого типа с твердой изоляцией, 24 кВкак перспективное решение для современных распределительных электросетей по всему миру.

Часто задаваемые вопросы (FAQ)

Для чего используется основной кольцевой блок с твердой изоляцией на напряжение 24 кВ?

Он используется в системах распределения электроэнергии среднего напряжения для управления, защиты и изоляции электрических цепей в городских сетях, промышленных предприятиях и проектах возобновляемых источников энергии.

Чем твердая изоляция отличается от изоляции из газа SF₆?

В твердой изоляции для изоляции проводников используются эпоксидные или композитные материалы, а в системах SF₆ используется газ под давлением. Твердая изоляция исключает выбросы парниковых газов и снижает требования к техническому обслуживанию.

Безопасен ли RMU с твердой изоляцией для городской установки?

Да. Его полностью закрытая конструкция предотвращает случайный контакт с частями, находящимися под напряжением, и надежно работает даже на компактных подземных или закрытых подстанциях.

Каков срок службы основного блока с кольцевой изоляцией на напряжение 24 кВ?

Обычно он может надежно работать 20–30 лет в зависимости от условий окружающей среды и профиля нагрузки.

Требует ли он частого обслуживания?

Нет. Одним из его основных преимуществ является неприхотливость в обслуживании, поскольку не требуется никакого контроля за уровнем газа или его пополнения.

Можно ли интегрировать его в интеллектуальные энергосистемы?

Да. Modern designs support digital monitoring, remote control, and intelligent fault detection for smart grid applications.

Заключение

The Основной блок кольцевого типа с твердой изоляцией, 24 кВпредставляет собой важный шаг вперед в технологии распределения среднего напряжения. Благодаря своему экологически чистому дизайну, компактной конструкции, высокому уровню безопасности и длительному сроку службы он быстро становится предпочтительным решением для современных энергетических сетей.

За счет исключения газа SF₆ и применения твердой диэлектрической изоляции эта технология не только повышает эксплуатационную безопасность, но и поддерживает глобальные цели устойчивого развития. От городской инфраструктуры до систем возобновляемой энергетики, его универсальность делает его ключевым компонентом в распределении электроэнергии следующего поколения.
