Что такое электрический изолятор и почему он необходим для систем передачи электроэнергии высокого напряжения

АнэлектрическийТриальный изоляторявляется важнейшим компонентом современных систем передачи и распределения электроэнергии. От воздушных линий электропередачи до подстанций и систем электрификации железных дорог изоляторы обеспечивают электрическую изоляцию, механическую поддержку и долгосрочную надежность системы. В этом подробном руководстве мы рассмотрим типы изоляторов, материалы, стандарты производительности, критерии выбора, передовой опыт установки и новые тенденции в отрасли.

Независимо от того, являетесь ли вы инженером, специалистом по закупкам или руководителем проекта, это руководство поможет вам понять, как выбрать правильное изоляционное решение для высоковольтных приложений. Мы также представляем передовые производственные идеи и методы обеспечения качества отCNKEEYA, профессиональный производитель электрических изоляторов.

Оглавление

• 1. Что такое электрический изолятор?
• 2. Почему электрические изоляторы так важны в энергосистемах?
• 3. Виды электрических изоляторов.
• 4. Сравнение изоляционных материалов
• 5. Как правильно выбрать электрический изолятор?
• 6. Международные стандарты и требования к испытаниям
• 7. Применение в различных отраслях
• 8. Рекомендации по установке и обслуживанию
• 9. Инновации и будущие тенденции
• 10. Часто задаваемые вопросы

1. Что такое электрический изолятор?

Анэлектрический изоляторпредставляет собой материал или устройство, которое сопротивляется прохождению электрического тока и предотвращает непреднамеренную проводимость между компонентами, находящимися под напряжением, и заземленными конструкциями. В энергосистемах изоляторы в основном используются для:

• Поддерживайте проводники механически
• Предотвращение токов утечки
• Соблюдайте безопасное расстояние
• Обеспечить безопасность эксплуатации в условиях высокого напряжения.

Изоляторы обычно устанавливаются на опорах электропередач, опорах электропередач, подстанциях, распределительных устройствах и системах электрификации железных дорог. Без них электрическая энергия могла бы просочиться в заземленные конструкции, что привело бы к коротким замыканиям, отключениям электроэнергии или угрозе безопасности.

2. Почему электрические изоляторы так важны в энергосистемах?

Современные электросети работают при напряжениях от среднего напряжения (МВ) до сверхвысокого напряжения (СВН). По мере увеличения уровня напряжения растет и потребность в улучшенных изоляционных характеристиках.

Основные причины, по которым они важны:

1. Электрическая изоляция:Предотвращает пробои и ток утечки.
2. Механическая прочность:Выдерживает вес проводника, ветровую и ледовую нагрузку.
3. Экологическая устойчивость:Выдерживает загрязнение, воздействие ультрафиолета и экстремальные температуры.
4. Надежность системы:Снижает простои и затраты на техническое обслуживание.

В сетях передачи высокого напряжения даже незначительное повреждение изоляции может вызвать нестабильность каскадной сети. Поэтому, выбирая качественные изоляторы от проверенных производителей, таких какCNKEEYAимеет важное значение для долговечности инфраструктуры.

3. Виды электрических изоляторов.

3.1 Изолятор штыревого типа

Обычно используется в распределительных системах до 33 кВ. Устанавливается на траверсах опор.

3.2 Подвесной изолятор

Состоит из нескольких дисковых устройств, соединенных последовательно. Подходит для высоковольтных линий электропередачи выше 33кВ.

3.3 Деформационный изолятор

Предназначен для мест с высоким механическим напряжением, таких как тупики линий или крутые повороты.

3.4 Изолятор скобы

Обычно используется в распределительных системах низкого напряжения.

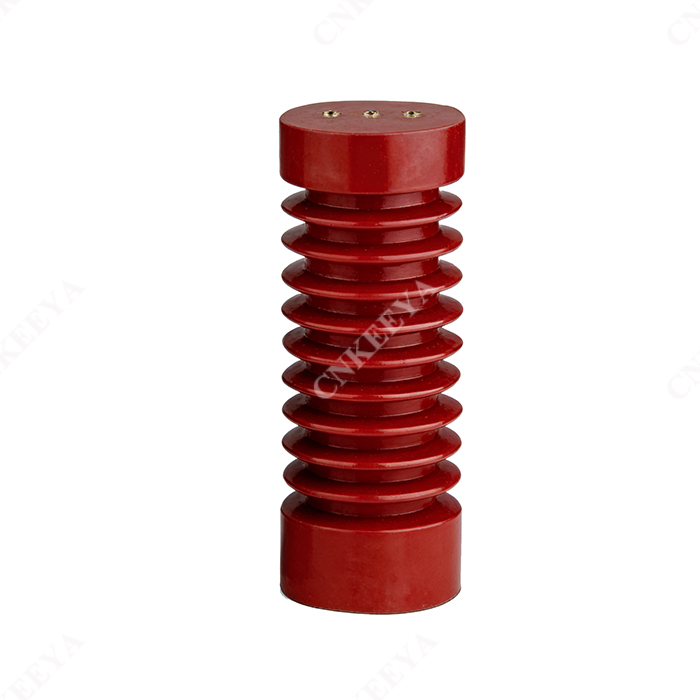

3.5 Почтовый изолятор

Применяется в подстанциях и распределительных устройствах.

4. Сравнение изоляционных материалов

Композитные изоляторы завоевали популярность благодаря небольшому весу и отличным характеристикам загрязнения, что делает их подходящими для прибрежных и промышленных зон.

5. Как правильно выбрать электрический изолятор?

5.1 Номинальное напряжение

Убедитесь, что номинальное напряжение изолятора превышает рабочее напряжение системы.

5.2 Расстояние утечки

Критично для загрязненной или влажной среды.

5.3 Допустимая механическая нагрузка

Учитывайте скорость ветра, натяжение проводника и нагрузки окружающей среды.

5.4 Условия окружающей среды

• Прибрежный соляной туман
• Промышленное загрязнение
• Песчаные бури в пустыне
• Крайне холодные регионы

Сотрудничество с опытным производителем электроизоляторов обеспечивает надлежащую техническую поддержку и проверку соответствия.

6. Международные стандарты и требования к испытаниям

Электрические изоляторы должны соответствовать международным стандартам, чтобы гарантировать безопасность и долговечность.

• МЭК 61109 – Композитные изоляторы для воздушных линий переменного тока.
• МЭК 60383 – Изоляторы для воздушных линий.
• ANSI C29 – американские стандарты изоляторов

Общие тесты включают в себя:

1. Испытание на устойчивость к промышленной частоте
2. Испытание грозовым импульсом
3. Механическое испытание на растяжение
4. Тест на загрязнение окружающей среды
5. Тест на устойчивость к старению и УФ-излучению

Ведущие поставщики, такие какCNKEEYAвнедрить строгие системы контроля качества для обеспечения соответствия требованиям мирового рынка.

7. Применение в различных отраслях

Передача мощности

Используется в воздушных линиях от распределительных сетей 11 кВ до систем сверхвысокого напряжения 1000 кВ.

Подстанции

Изоляторы и вводы опор обеспечивают изоляцию на распределительных устройствах.

Электрификация железных дорог

Безопасно поддерживает подвесные контактные системы.

Возобновляемая энергия

Ветровые электростанции и солнечные электростанции используют изоляторы для соединения сетей.

8. Рекомендации по установке и обслуживанию

Советы по установке:

• Обеспечьте правильный крутящий момент при затяжке крепежа.
• Избегайте механических ударов во время работы.
• Поддерживайте правильное выравнивание, чтобы предотвратить неравномерное напряжение.

Рекомендации по техническому обслуживанию:

• Периодические визуальные проверки
• Инфракрасный термографический мониторинг
• Уборка в районах с высоким уровнем загрязнения

Профилактическое обслуживание значительно продлевает срок службы и снижает вероятность непредвиденных сбоев.

9. Инновации и будущие тенденции

Индустрия изоляторов продолжает развиваться благодаря интеграции интеллектуальных сетей и передовым исследованиям материалов.

• Улучшенная формула силиконового каучука
• Самоочищающиеся гидрофобные покрытия
• Легкие композитные технологии сердцевины
• Умные изоляторы со встроенными датчиками

Ожидается, что в связи с глобальной модернизацией энергосетей и расширением возобновляемых источников энергии спрос на современные высоковольтные электрические изоляторы значительно вырастет.

10. Часто задаваемые вопросы

В1: В чем разница между фарфоровыми и композитными изоляторами?

Фарфоровые изоляторы долговечны и традиционны, а композитные изоляторы легче и устойчивее к загрязнениям.

В2: Как долго служат электрические изоляторы?

Обычно 25–50 лет в зависимости от материала и условий окружающей среды.

Вопрос 3: Почему важна длина пути утечки?

Он предотвращает поверхностные токи утечки в загрязненных или влажных средах.

Вопрос 4: Могут ли изоляторы выйти из строя?

Да, из-за старения, загрязнения, механического повреждения или производственного дефекта.

Заключение

Электрические изоляторы являются незаменимыми компонентами современной энергетической инфраструктуры. От поддержки высоковольтных линий электропередачи до обеспечения безопасности подстанций – их роль в надежности сети невозможно переоценить. Выбор подходящего типа, материала и конструкции имеет решающее значение для долгосрочной эксплуатации.

Поскольку глобальный спрос на энергию растет, а сети становятся более интеллектуальными, инвестиции в высококачественные изоляционные решения становятся более важными, чем когда-либо. Если вы ищете надежные, соответствующие стандартам электроизоляционные изделия, адаптированные к потребностям вашего проекта,связаться с намисегодня, чтобы узнать, какCNKEEYAможет удовлетворить требования вашей энергосистемы.
