Прерывание неисправности на миллисекундном уровне! Хардкорная полная схема разборки ГИС-оборудования

В сложной и взаимосвязанной энергосистеме такие компоненты, как шины, линии электропередачи и трансформаторы, образуют сложную сеть. Любое короткое замыкание или перегрузка в любой точке может вызвать каскадные сбои, потенциально ведущие к обрушению сети. В этом выпуске мы углубимся прямо в «ядро» ГИС-оборудования! С помощью серии динамических схематических диаграмм «принципиального уровня» в сочетании с точным структурным разложением мы наглядно иллюстрируем основную техническую цепочку обеспечения безопасности сети в полностью герметичных условиях — от мощного гашения дуги газом SF₆ и четкой изоляции разъединителей до точной логической блокировки пяти механизмов защиты и надежной блокировки защиты заземления, вплоть до гарантии изоляции, обеспечиваемой герметизацией газовой камеры.

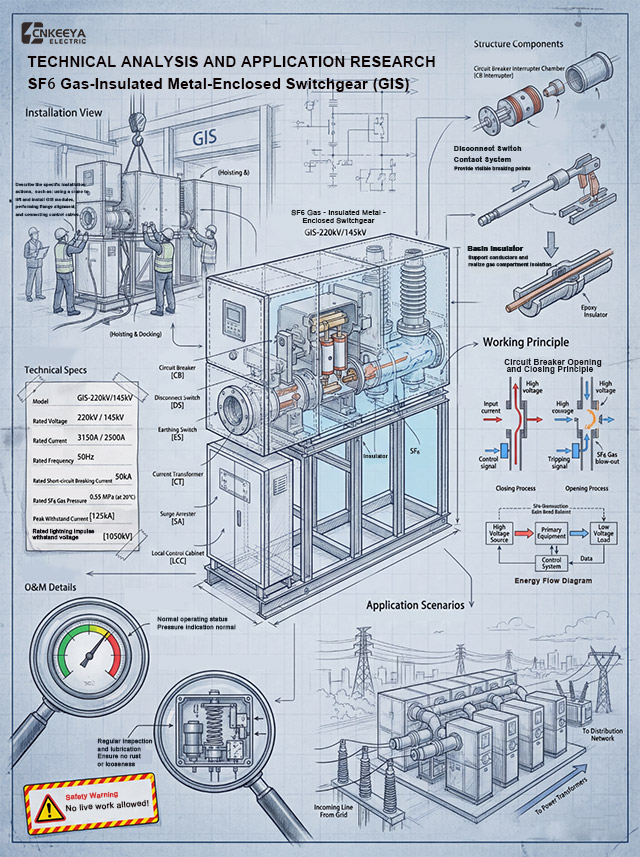

Технический анализ и исследование применения элегазовых распределительных устройств в металлическом корпусе (КРУЭ)

В данной статье в качестве примера используется оборудование КРУЭ-220 кВ/145 кВ компании CNKEEYA ELECTRIC, которое анализируется с четырех сторон: технические принципы, структурный состав, монтаж и обслуживание, а также сценарии применения, раскрывая основные преимущества распределительных устройств с элегазовой изоляцией (КРУЭ) при передаче электроэнергии высокого напряжения. Благодаря газовой изоляции SF₆ и металлической конструкции КРУЭ обеспечивает высокую надежность, компактную конструкцию и безопасные характеристики обслуживания, что делает их пригодными для критически важных энергетических узлов, таких как узлы электросети и подстанции. Осуществляет техническую поддержку стабильной работы современных энергосистем.

1. Введение

С ростом уровня напряжения энергосистем и ужесточением требований к надежности электроснабжения элегазовые распределительные устройства (КРУЭ) стали основным компонентом в передаче электроэнергии высокого и сверхвысокого напряжения благодаря своим преимуществам, таким как высокая прочность изоляции, малая занимаемая площадь и простота обслуживания. На основе технической схемы оборудования КРУЭ-220/145 кВ компании CNKEEYA ELECTRIC систематически анализируются его технические принципы, структурное проектирование, установка и обслуживание, а также сценарии применения, предоставляя теоретические и практические рекомендации по выбору, установке и обслуживанию КРУЭ.

2. Технические принципы и основные функциирез

2.1 Принцип работы: логика автоматического выключателя «открыть-закрыть»

Основным оперативным элементом КРУЭ является автоматический выключатель (АВ), процесс «размыкания-включения» которого зависит от изоляционных и дугогасительных свойств газа SF₆:

Процесс включения: после получения инструкций от шкафа управления (системы управления) контакты выключателя замыкаются, позволяя току течь от источника высокого напряжения (источник высокого напряжения) через главную цепь к низковольтной нагрузке (низковольтная нагрузка), завершая передачу энергии.

Процесс размыкания: когда система обнаруживает неисправность (например, короткое замыкание), управляющий сигнал вызывает размыкание контактов выключателя. Газ SF₆ разлагается под воздействием высокой температуры дуги, образуя дугогасящую среду, которая быстро гасит дугу и отсекает ток повреждения, обеспечивая безопасность сети.

Кроме того, разъединитель (DS) обеспечивает видимые точки разрыва, обеспечивая электрическую изоляцию во время технического обслуживания, а заземлитель (ES) заземляет цепь во время технического обслуживания оборудования, чтобы предотвратить травмы из-за наведенного электричества.

2.2 Технические параметры: определение границ производительности

На примере КРУЭ-220кВ/145кВ основные технические параметры следующие:

Номинальное напряжение: 220кВ/145кВ (адаптируется к сетям разного уровня напряжения);

Номинальный ток: 3150А/2500А (соответствует требованиям передачи высокой мощности);

Номинальная частота: 50 Гц (соответствует системе промышленной частоты);

Номинальный ток короткого замыкания: 50 кА (выдерживает сильноточное воздействие при коротком замыкании);

Давление газа SF₆: 0,35 МПа (20 ℃), обеспечивающее изоляцию и дугогашение;

Пиковый выдерживаемый ток: 125 кА (пиковое значение выдерживаемого кратковременного тока короткого замыкания);

Выдерживаемое напряжение грозового импульса: 1050кВ (выдерживает повреждение оборудования грозовым перенапряжением).

Эти параметры в совокупности определяют уровень изоляции КРУЭ, допустимую нагрузку по току и пределы отказоустойчивости, служа ключевой основой для выбора оборудования и совместимости сети.

3. Структурная композиция: точность модульной конструкции.

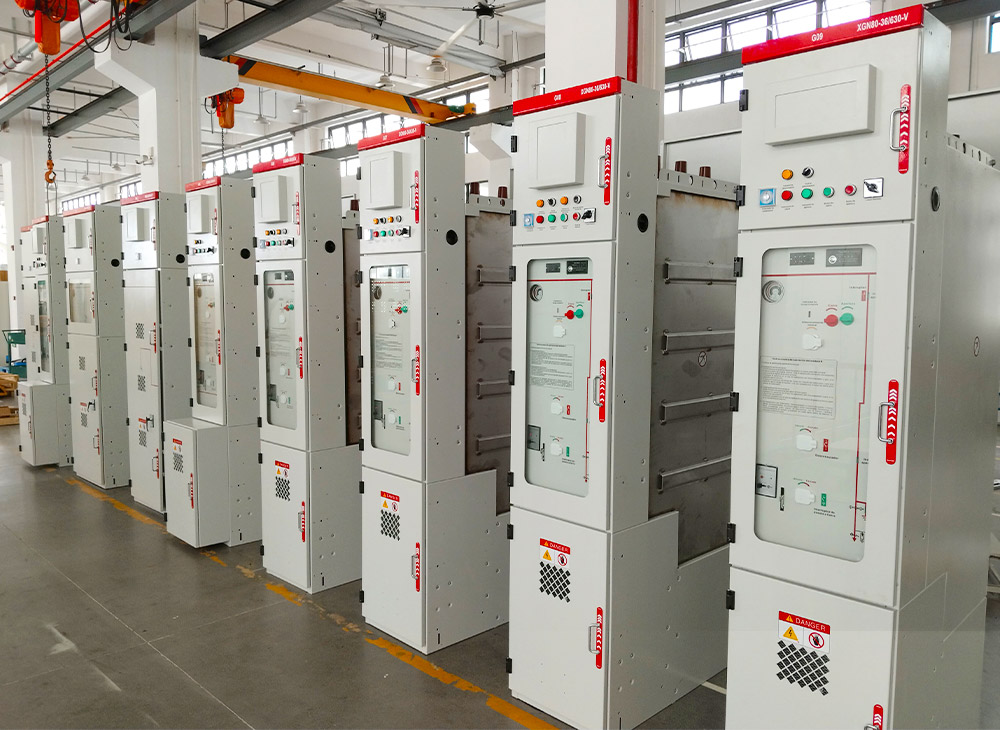

GIS обеспечивает высокую степень интеграции за счет «функциональных модулей + металлический корпус + изоляция элегазом SF₆». К основным структурным компонентам относятся:

Камера прерывателя автоматического выключателя (камера прерывателя выключателя): выполняет функции гашения и размыкания дуги, имеет точную конструкцию внутренних контактов, обеспечивающую надежность операций размыкания и замыкания;

Контактная система разъединителя (контактная система разъединителя): обеспечивает «видимые точки разрыва» и обеспечивает изоляцию цепи посредством механического соединения;

Изолятор бассейна (изолятор бассейна): поддерживает проводники и обеспечивает изоляцию между газовыми камерами, заполненными элегазом SF₆, для обеспечения воздухонепроницаемости и изоляционных характеристик;

Эпоксидный изолятор (эпоксидный изолятор): обеспечивает вспомогательную изоляцию и механическую поддержку, обладает высокой устойчивостью к атмосферным воздействиям и позволяет адаптироваться к сложным условиям эксплуатации;

Трансформатор тока (CT) и трансформатор напряжения (PT): осуществление измерения мощности и сбора защитного сигнала;

Ограничитель перенапряжения (SA): ограничивает амплитуду перенапряжения, защищая оборудование от повреждений, вызванных молнией или коммутационными перенапряжениями;

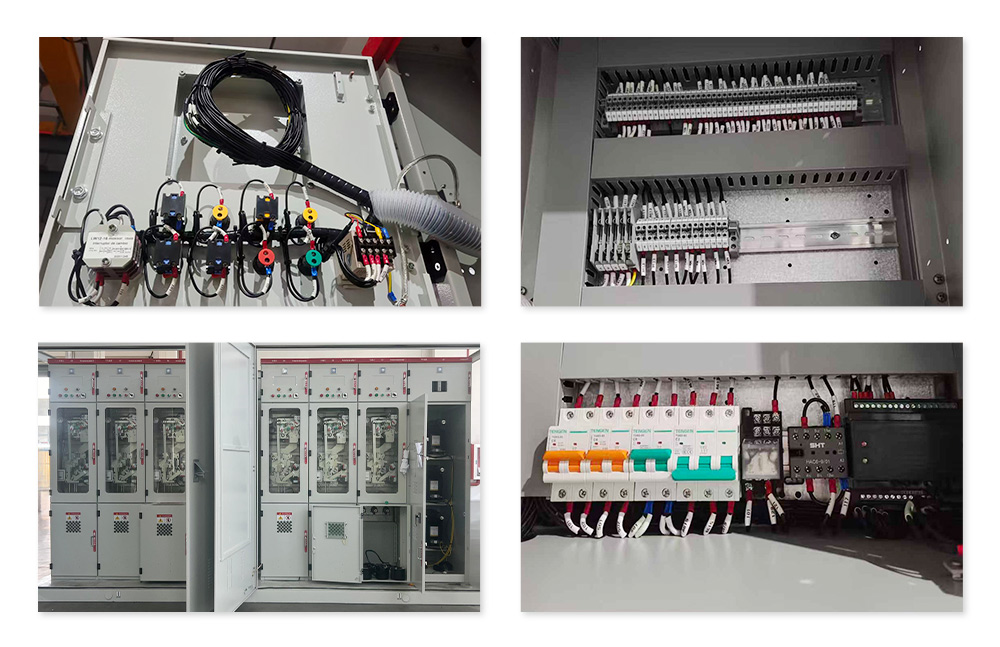

Шкаф местного управления (LCCC): объединяет функции управления, мониторинга и связи, обеспечивая локализованное управление и обратную связь о состоянии оборудования.

4. Установка и обслуживание: баланс безопасности и эффективности

4.1 Процесс установки: точность операций обеспечивает надежность

Установка КРУЭ должна следовать процессу «подъема, стыковки и проверки герметичности»:

Подъём (Hoisting): Точно поднимите модули КРУЭ в заданное положение с помощью грузоподъемного оборудования во избежание столкновений или деформации;

Стыковка (стыковка): Соединяйте модули через точные механические интерфейсы, чтобы обеспечить герметизацию газовой камеры и надежные электрические соединения;

Испытание на герметичность: После заполнения газом SF₆ следить за изменением давления в газовых камерах, чтобы убедиться в отсутствии утечек (в случае утечки газа SF₆ необходимо принять защитные меры в соответствии с предупреждениями по технике безопасности).

Во время установки важно строго контролировать пространственное расположение, калибровку крутящего момента и испытания на герметичность, чтобы обеспечить долгосрочную стабильную работу оборудования после ввода в эксплуатацию.

4.2 Основное внимание в техническом обслуживании: мониторинг состояния и профилактическое обслуживание

Обслуживание ГИС фокусируется на «видимом статусе и предварительном контроле дефектов»:

Мониторинг давления: Мониторинг давления газа SF₆ в режиме реального времени с помощью манометров. При обнаружении аномального давления (например, ниже 0,35 МПа) исследуйте и устраните утечки, а также пополните газ;

Визуальный осмотр. Регулярно проверяйте корпуса оборудования, контакты и изоляторы на предмет отсутствия ржавчины, ослаблений или следов разрядов;

Функциональное тестирование: имитируйте операции открытия и закрытия через местный шкаф управления (LCCC) для проверки эксплуатационной надежности автоматических выключателей и разъединителей.

В основе технического обслуживания лежит принцип «прежде всего профилактика»: заблаговременное выявление потенциальных дефектов посредством регулярных проверок для предотвращения эскалации неисправностей.

5. Сценарии применения: адаптируемость к критическим узлам сети.

ГИС подходит для сценариев со строгими требованиями к «небольшой занимаемой площади, высокой надежности и низкому уровню электромагнитных помех», например:

Городские подстанции: компактная конструкция КРУЭ значительно уменьшает занимаемую площадь подстанций, адаптируясь к ограниченным земельным ресурсам в основных городских районах;

Концентрационные подстанции: высокие уровни напряжения (220 кВ) и высокая устойчивость к короткому замыканию (50 кА) обеспечивают передачу электроэнергии в региональную сеть и изоляцию неисправностей;

Интеграция сети возобновляемых источников энергии: Низкое электромагнитное излучение и высокая надежность соответствуют требованиям «слабой интеграции сети» ветровых и фотоэлектрических электростанций, повышая стабильность сети.

Распределительное устройство (КРУЭ) с элегазовой изоляцией и металлическим корпусом (КРУЭ) обеспечивает миниатюрность, интеллектуальность и высокую надежность в высоковольтных энергосистемах благодаря своей инновационной архитектуре «газоизоляция + металлический корпус + модульная конструкция». Технологически дугогасительные и изоляционные свойства газа SF₆ обеспечивают эффективное размыкание и включение автоматических выключателей. Структурно модульная конструкция повышает удобство обслуживания и масштабируемость. В практическом применении широко распространенная адаптируемость КРУЭ в городских сетях, узловых подстанциях и других сценариях демонстрирует ее ключевую ценность в современных энергосистемах. В будущем, благодаря развитию экологически чистых газов (например, сухого воздуха, фторированного азота) и развитию цифровых технологий обслуживания, ГИС будет и дальше развиваться в сторону «низкоуглеродного, интеллектуального» развития, продолжая обеспечивать безопасность энергосистемы.
