Установка высоковольтного шунтирующего конденсатора

Keeya, выдающаяся фабрика и надежный поставщик, специализируется на предоставлении передовых решений для установки высоковольтных шунтирующих конденсаторов. Благодаря приверженности инновациям и точному машиностроению наш завод преуспевает в производстве современных конденсаторных установок, предназначенных для повышения качества электроэнергии и эффективности в высоковольтных системах.

Опыт Keeya в предоставлении индивидуальных решений по установке высоковольтных шунтирующих конденсаторов обеспечивает плавную интеграцию высоковольтных шунтирующих конденсаторов в разнообразные электрические системы. Эти установки, известные своей прочной конструкцией, демонстрируют приверженность Keeya долговечности и надежности в условиях меняющихся эксплуатационных требований. Акцент Keeya на индивидуальной настройке и долговечности делает ее надежным партнером в повышении устойчивости и производительности электрических сетей высокого напряжения.

Высоковольтное параллельное конденсаторное устройство серии TBB (далее именуемое «устройство») подходит для силовых серий переменного тока 50 Гц и III 10 кВ.

Основные технические данные

● Номинальное рабочее напряжение составляет 10 кВ, и оно может работать в течение длительного времени ниже номинального напряжения в 1,1 раза;

● Когда среднеквадратичное значение не превышает 1,3Un, установка может работать непрерывно при номинальной частоте, номинальном синусоидальном напряжении и токе без переходного состояния;

● Установка имеет защиту от перегрузки по току, перенапряжения, пониженного напряжения и другие средства защиты от сбоев системы;

● Для защиты от внутреннего повреждения конденсатора, в дополнение к защите предохранителем для одного комплекта, установка также имеет различную релейную защиту в зависимости от различных форм основной проводки;

● Проектирование и обработка установки должны соответствовать Кодексу GB50227-1995 по проектированию установки шунтирующих конденсаторов и JB711-1993 Высоковольтным шунтирующим конденсаторным установкам.

Введение в структуру

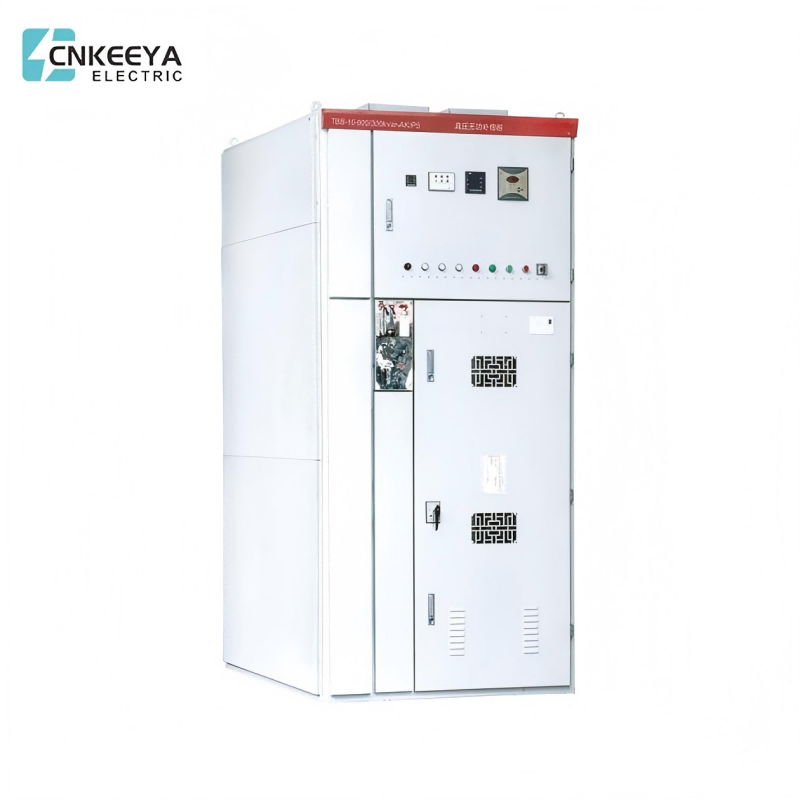

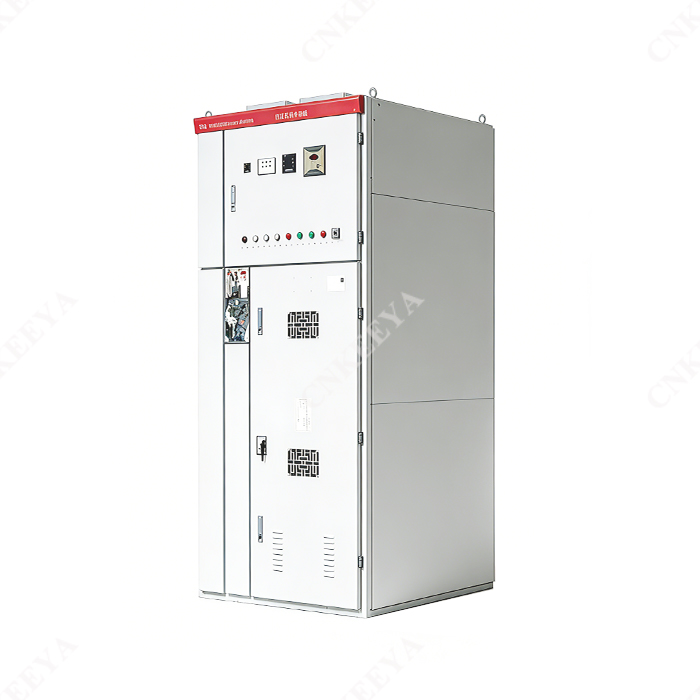

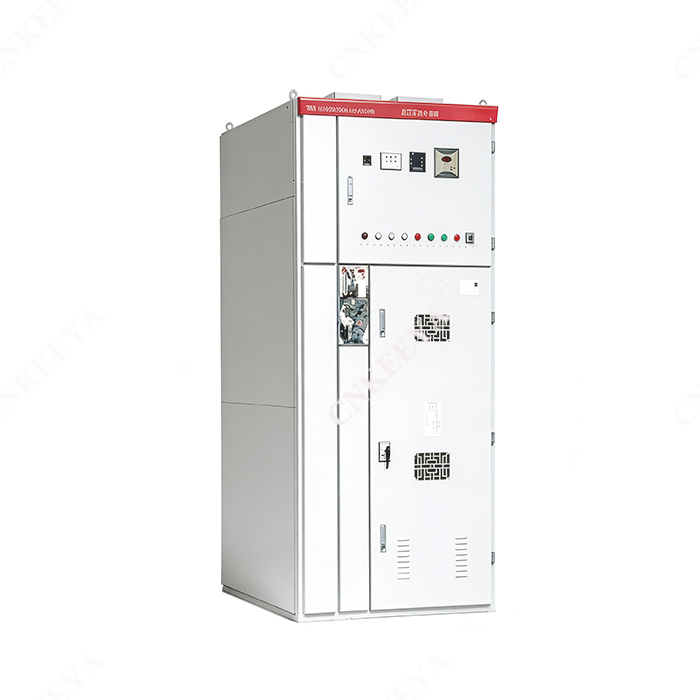

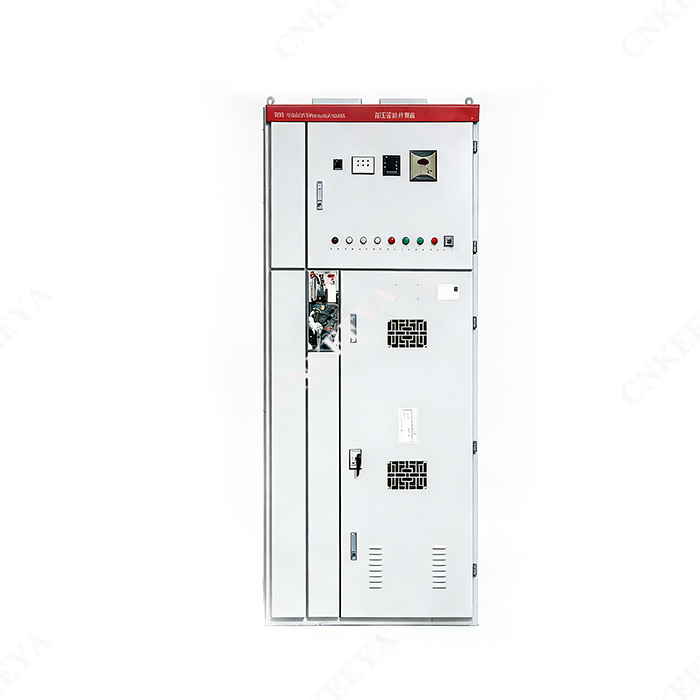

Установка высоковольтного шунтирующего конденсатора ТББ

Конструкция установки подразделяется на тип шкафа и тип сборки. Тип сборки также можно разделить на тип микросхемы и тип полной разборки. Сначала конструкция шкафа должна быть установлена ​​на заводе, затем компоненты должны быть удалены, пронумерованы и транспортированы. на объект и собирается в соответствии с чертежом. С точки зрения внутреннего использования тип чипа в основном удобен в обращении. Полностью сборный тип обычно используется на открытом воздухе, что в основном удобно для горячего цинкования. Это устройство в основном состоит из реакторного шкафа, разрядного шкафа и конденсаторного шкафа.

● Реакторный шкаф

Шкаф реактора в основном используется для ограничения пускового тока закрытия и подавления гармоник. При ограничении пускового тока закрытия реактор XL=(0,1~1)%XC; когда подавляется более 5 гармоник, XL=(5~6)%XC. ;при подавлении более 3 гармоник XL=(12~13)%XC.

● Разгрузочный шкаф

Разрядный шкаф в основном состоит из разрядной катушки или трансформатора напряжения, разрядника из оксида цинка и заземляющего разъединителя. Разрядная катушка подключается к батарее конденсаторов параллельно. Когда батарея конденсаторов отключена от источника питания, ее разрядные характеристики уменьшают остаточный ток. напряжение на батарее конденсаторов от пикового значения номинального напряжения до уровня ниже 50В в течение 5с. Ограничители перенапряжения на основе оксида цинка используются для ограничения коммутационного перенапряжения, вызванного переключением батарей конденсаторов. Заземляющий разъединитель используется для заземления шины во время технического обслуживания при отключении электроэнергии. Вышеуказанная конфигурация может быть скорректирована в соответствии с требованиями пользователя. Если режим подключения линии — двойная звезда Шкаф конденсатора должен иметь двухрядную или двухслойную структуру, а трансформатор тока должен быть дополнительно установлен в шкафу.

● Конденсаторный шкаф

Конденсаторный шкаф в основном состоит из предохранителя и конденсатора. Когда внутренний пробой конденсатора достигает 50–70%, предохранитель перегорает, и неисправный конденсатор отключается от силовой цепи, предотвращая распространение аварии.

● Сборка установки шунтирующего конденсатора.

Эта установка в основном используется для объединения сборного конденсатора, разрядной катушки, грозозащитного разрядника, заземлителя и электрического реактора. Сборка конденсатора заключается в установке необходимого количества одиночных конденсаторов с внутренними предохранителями в коробку, полную изоляции. Коробка оснащена предохранительным клапаном и регулятором температуры с сигнальными и отключающими контактами. Установка имеет преимущества небольшой площади, простоты установки, удобной эксплуатации и обслуживания и т. д.

Схема установки конденсатора

Установка высоковольтного шунтирующего конденсатора ТББ

1. 6-закладной стальной швеллер #10 и крючки с отверстием вниз;

2. 4 встроенные стальные пластины и крючки;

3. Бетонная стойка;

4. Встроенная стальная пластина и крюк;

5. Встроенные стальные пластины и крючки. равномерно распределены по длина окружности.

Решение первичной линии

Типичное решение первичной цепи установки показано на рисунке 1, где заземлитель устанавливается в соответствии с требованиями пользователя. Во время установки его необходимо поместить в разгрузочный шкаф, а глубину шкафа изменить на 1200 мм.

Инструкция по заказу

● Мощность системы (кВА) и решение основной проводки, нагрузка системы и режим работы;

● Номер гармоники, содержание каждой гармоники напряжения и тока гармоники (производитель может измерить по поручению пользователя);

● Коэффициент мощности системы, коэффициент мощности после компенсации и общая компенсационная мощность (производитель может спроектировать по поручению пользователя);

● План места установки, режим установки, режим входа и выхода установки;

● Требования к размеру и цвету шкафа.
