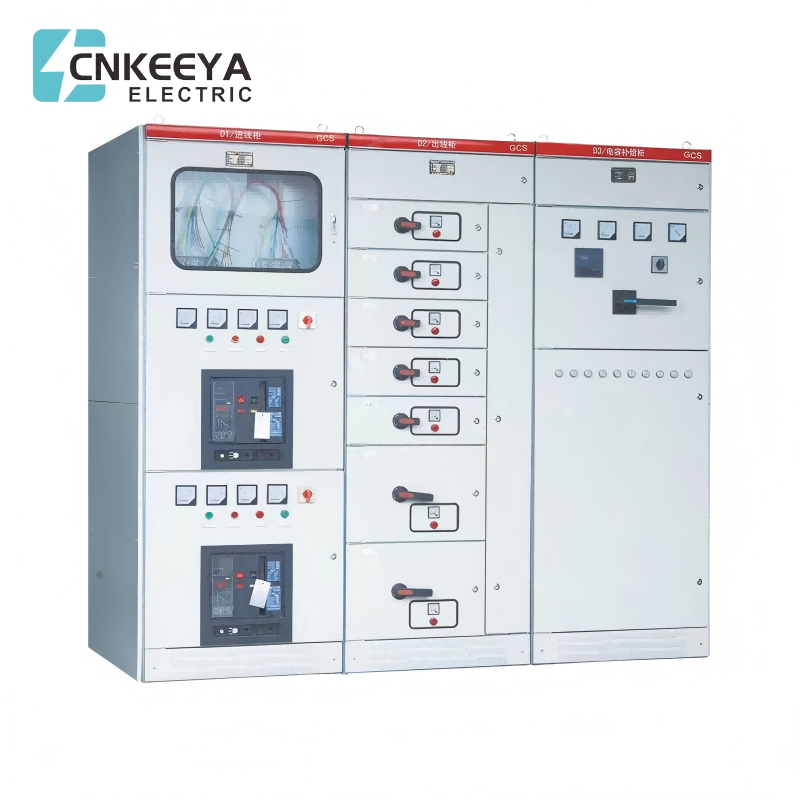

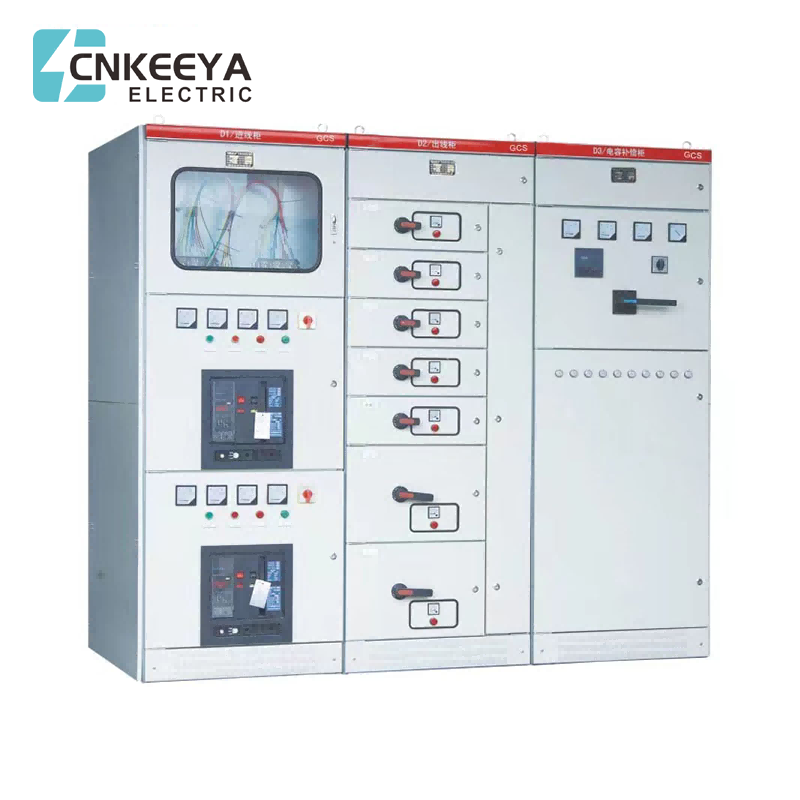

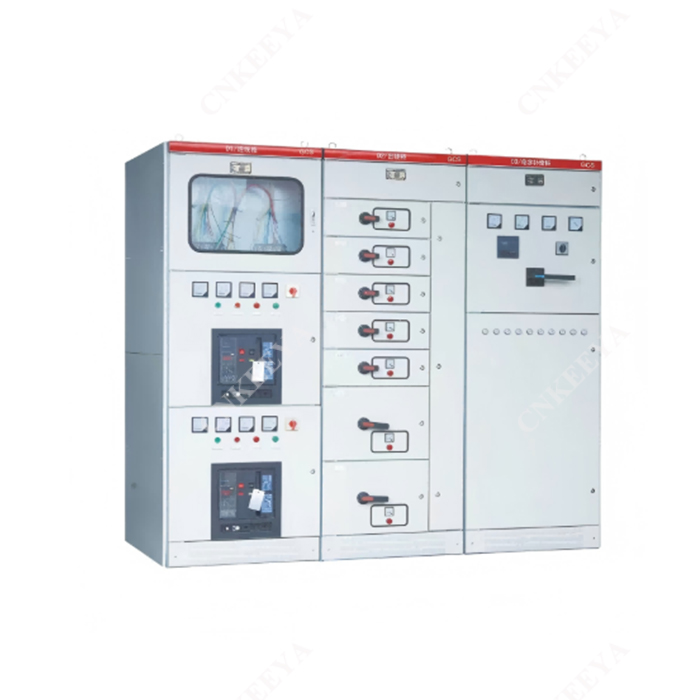

Выкатное распределительное устройство низкого напряжения GCS

Выкатное распределительное устройство низкого напряжения GCS

CNKEEYA, выдающаяся фабрика и надежный поставщик, гордится производством передовых выдвижных распределительных устройств низкого напряжения GCS. Благодаря приверженности инновациям и точному машиностроению наша фабрика преуспевает в разработке передовых распределительных устройств, предназначенных для удовлетворения растущих потребностей различных отраслей промышленности. Как преданный своему делу поставщик, CNKEEYA уделяет приоритетное внимание качеству и соблюдению отраслевых стандартов, предлагая современное распределительное устройство GCS, обеспечивающее эффективное распределение и управление электроэнергией. С нашей новой линейкой выкатных распределительных устройств низкого напряжения GCS компания Keeya продолжает устанавливать стандарты надежности, безопасности и современных технологий. Выберите CNKEEYA в качестве поставщика новейших решений в области распределительных устройств и испытайте будущее надежных и современных систем распределения электроэнергии.

Основное приложение

Устройство GCS подходит для систем распределения электроэнергии на электростанциях, в нефтяной, химической, металлургической, текстильной, высотных зданиях и других отраслях промышленности. Это трехфазный низковольтный комплект распределительного устройства переменного тока частотой 50(60)Гц с номинальным рабочим напряжением 380В (400В),(600В) и номинальным током.

Выкатное распределительное устройство низкого напряжения данной серии представляет собой шкаф комбинированного типа заводской сборки (ФБА) со стандартными модулями.

Выкатное распределительное устройство низкого напряжения этой серии подходит для электростанций, подстанций, нефтехимической промышленности, металлургии, сталелитейного производства, транспорта, энергетики, легкой промышленности, текстильных и других промышленных предприятий, а также жилых помещений, высотных зданий и других мест, а также используется для преобразования электрической энергии, распределения и управления электроэнергетической системой переменного тока частотой 50-60 Гц с номинальным рабочим напряжением 660 В и ниже.

Устройство соответствует GB 7251.1 Низковольтные распределительные устройства и устройства управления. Часть 1: Агрегаты, прошедшие типовые и частично типовые испытания, а также национальным профессиональным стандартам и международному стандарту IEC 439-1.

Индекс производительности

Конструкция устройства соответствует следующим стандартам:

● IEC439-1 Низковольтные распределительные устройства и устройства управления. Часть 1. Сборки, прошедшие типовые и частично типовые испытания.

● GB 7251 Низковольтные распределительные устройства и устройства управления. Часть 5. Сборка для распределения электроэнергии в сетях общего пользования.

● Выкатное распределительное устройство низковольтное ZBK 36001.

Основной технический параметр

Функция устройства

● Улучшить теплоемкость адаптера и значительно снизить дополнительное повышение температуры, вызванное повышением температуры адаптера на разъемах, кабельных журналах и прокладках.

●Разделение между функциональными блоками и отсеками четкое и надежное, отказ одного блока не повлияет на работу других блоков, что сводит к минимуму отказ.

● Горизонтальное расположение шины обеспечивает хорошую динамическую и термическую стабильность устройства и способность выдерживать ток короткого замыкания 80/176 кА.

● Количество цепей в одном распределительном устройстве ЦУП достигает 22, что полностью учитывает потребности крупных единичных электростанций, нефтехимических систем и других отраслей промышленности в автоматизированных моторных группах.

● Соединение между устройством и внешним кабелем осуществляется в кабельном отсеке, кабели можно вводить и выводить вверх и вниз. Трансформатор тока установлен в кабельном отсеке для облегчения установки и обслуживания.

● Одна и та же система распределения мощности может ограничить ток короткого замыкания за счет согласования токоограничивающих реакторов, стабилизировать напряжение шины на определенном значении и частично снизить требования к устойчивости компонентов к короткому замыканию.

●Выдвижной блок имеет достаточное количество вторичных разъемов (32 пары для 1 блока и выше, 20 пар для 1/2 блока), которые могут удовлетворить требования к количеству компьютерных интерфейсов и схем автоматического управления.

Вспомогательная цепь

Конструкция схемы собственных нужд соответствует «Техническому регламенту проектирования собственного электроснабжения тепловых электростанций» и другим соответствующим техническим регламентам проектирования. Применяется к низковольтным энергосистемам электростанций и подстанций, а также низковольтным системам распределения электроэнергии на заводах и горнодобывающих предприятиях и высотных зданиях. Решение вспомогательной цепи разработано в соответствии с решениями основной схемы, включающими функциональные блоки кабеля питания, фидера (ПК) и фидера двигателя (MCC) для управления работой.

Схема установки

Рис. 2. Схема установки шкафа для ПК.

3 Схема установки шкафа ЦУП

Инструкция по заказу

Договор заказа включает в себя следующее содержание:

● Полная модель продукта включает номер решения главной схемы и номер решения вспомогательной цепи

● Схема последовательности комбинации главной цепи системы.

● Принципиальная схема вспомогательной цепи.

● Список компонентов в шкафу.

● Напряжение, ток, время и другие параметры настройки в цепи.

● Другие специальные требования, несовместимые с нормальным использованием продукта.
