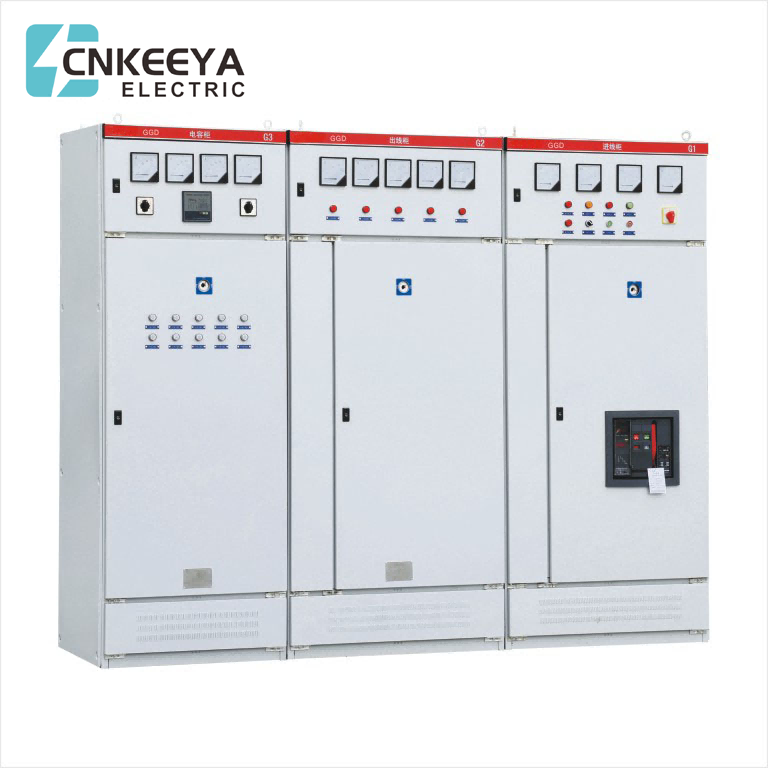

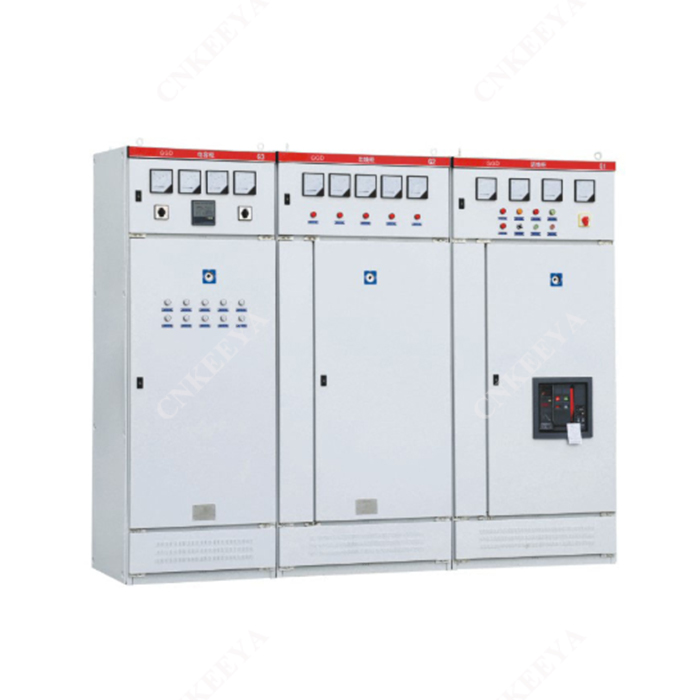

Шкаф распределения питания низкого напряжения GGD переменного тока

Разработанный с учетом точности и надежности, распределительный шкаф низкого напряжения переменного тока GGD служит краеугольным камнем в системах распределения электроэнергии, демонстрируя стремление CNKEEYA соответствовать отраслевым стандартам и превосходить их. Являясь надежным партнером в этой области, низковольтные распределительные шкафы переменного тока CNKEEYA представляют собой надежное и эффективное решение для различных применений, способствуя повышению надежности электрической инфраструктуры.

Шкаф распределения электроэнергии низкого напряжения GGD переменного тока подходит для электростанций, подстанций, горнодобывающих предприятий и других энергопотребителей с переменным током 50H, номинальным рабочим напряжением 380 В и номинальным рабочим током 3150 А в распределительной системе. Он используется для преобразования, распределения и управления силовым, осветительным и распределительным оборудованием.

Шкаф распределительный низковольтный переменного тока ГГД спроектирован в соответствии с требованиями высших органов Минэнерго, а также энергопотребителей и проектных подразделений. В его основе безопасность, экономичность, рациональность и надежность. Новый низковольтный распределительный шкаф спроектирован по принципу . Продукт обладает характеристиками высокой отключающей способности, хорошей динамической и термической стабильности, гибких электрических решений, удобной комбинации, различных серий, высокой практичности, новой структуры и высокого уровня защиты. Может использоваться как обновленное изделие для низковольтных распределительных устройств.

Шкаф распределения питания низкого напряжения переменного тока GGD соответствует таким стандартам, как IEC439 «Низковольтное распределительное устройство и оборудование управления» и GB7251 «Низковольтное распределительное устройство».

Условия эксплуатации

● Температура окружающего воздуха не должна быть выше +40 ℃, не ниже -5 ℃, а средняя температура в течение 24 часов не должна быть выше +35 ℃;

● При установке и использовании внутри помещений высота места использования не должна превышать 2000 м;

● Относительная влажность окружающего воздуха не превышает 50 % при максимальной температуре +40 ℃, а более высокая относительная температура должна быть допустима при более низкой температуре (например: 90 % при +20 ℃), принимая во внимание возможность того, что изменения температуры могут иногда вызывать эффект конденсации;

● При установке оборудования наклон к вертикальной плоскости не должен превышать 5°;

● Оборудование должно быть установлено в месте, где нет сильной вибрации, ударов и коррозии;

● Если у пользователя есть особые требования, их можно решить путем консультации с производителем.

Электрические характеристики

Основные электрические параметры

ГГД Шкаф распределения электроэнергии низкого напряжения переменного тока

Решение главной цепи

Основная схема шкафа ГГД имеет 129 решений, рассчитанных в общей сложности на 298 спецификаций (исключая решения и характеристики, полученные в результате изменения функции вспомогательной цепи и изменения управляющего напряжения).

При этом решения GGD1 типа 49 доступны в 123 спецификациях.

Решения GGD2 типа 53 доступны в 107 спецификациях.

Решения GGD3 типа 27 доступны в 68 спецификациях.

Решение главной схемы выбирается путем опроса мнений большинства проектных и пользовательских отделов, и добавляется решение, необходимое для электростанции. Номинальный ток до 3150 А, подходит для выбора распределительных трансформаторов мощностью 2000 кВА и ниже. Кроме того, шкафы компенсации конденсаторов GGJ1 и GGJ2 разработаны для удовлетворения потребностей в компенсации реактивной мощности и имеют в общей сложности 4 решения главных цепей и 12 спецификаций.

Решение вспомогательной цепи

Конструкция вспомогательной цепи может состоять из двух частей: схемы электроснабжения и электростанции. В шкафу GGD достаточно места для установки вторичных компонентов. В то же время был разработан специальный трансформатор тока ЛМЗ3Д для удовлетворения потребностей электростанций и специальных пользователей, когда необходима подключенная релейная защита.

Главный автобус

Учитывая соотношение цены и возможность замены меди на алюминий, одинарную алюминиевую шину можно использовать при номинальном токе 1500 А и ниже, а двойную медную шину - при номинальном токе более 1500 А. Производитель изготовит прототипы и проведет типовые испытания в соответствии с настоящими правилами. Конечно, производитель также может заменить алюминиевую шину на медную шину с той же допустимой нагрузкой по току, которая требуется пользователю. Все перекрывающиеся поверхности автобуса обработаны эмалью оловом.

Выбор электрических компонентов

(1) В шкафу GGD в основном используются более совершенные электрические компоненты, которые могут производиться серийно в Китае. В то же время он также сохраняет некоторые особенности старых продуктов, таких как DZ10D, DZ20 и т. д., при условии полного рассмотрения осуществимости в соответствии с экономическими и разумными принципами. Устаревшая продукция больше не используется.

(2)Поворотный рубильник HD13BX и HS13BX представляет собой специальный компонент, разработанный с учетом потребностей уникальной конструкции шкафа GGD. Он изменяет режим работы механизма и сохраняет преимущества старого продукта. Это практически новый тип электрических компонентов.

(3) Конструкторский отдел выбирает новые электрические компоненты с более высокими характеристиками и более передовыми технологиями в соответствии с потребностями пользователей, поскольку шкаф GGD имеет хорошую гибкость установки и, как правило, не вызывает трудностей при производстве и установке из-за обновленные электрические компоненты.

(4) Для дальнейшего улучшения динамической стабильности главной цепи разработаны комбинированный шинный зажим типа ZMJ и изолирующая опора для шкафа GGD. Шинный зажим изготовлен из высокопрочного, устойчивого к наименованиям материала из сплава PPO, с высокой изоляционной прочностью, хорошими характеристиками самозатухания и уникальной структурой. Его можно легко объединить в одинарный или двойной шинный зажим, отрегулировав стандартный блок. Изоляционная опора представляет собой формованную конструкцию рукавного типа с низкой стоимостью и высокой прочностью, которая решает проблему недостаточного пути утечки старых изделий.

Форма и установочные размеры

Полный набор продуктов

Наша компания при поставке предоставляет следующие документы и приложения:

● Упаковочный лист

● Сертификация продукта.

● Руководство пользователя.

● Отчет о заводских испытаниях.

● Сопутствующие электрические чертежи.

● Ключи от двери шкафа, ручки управления и запасные части, указанные в договоре.
