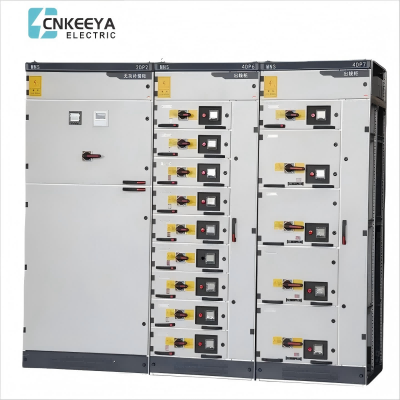

Выкатное распределительное устройство низкого напряжения MNS

Выкатное распределительное устройство низкого напряжения MNS

Высококачественные выдвижные распределительные устройства низкого напряжения CNKEEYA, известные своей прочной конструкцией и долговечностью, обеспечивают долговечность и надежность низковольтных установок. Акцент CNKEEYA на индивидуализацию подчеркивает их миссию по предоставлению индивидуальных и долговечных решений, отвечающих растущим потребностям электротехнической промышленности.

Основное приложение

Данная серия низковольтных выкатных распределительных устройств представляет собой шкаф комбинированного типа, собираемый в заводских условиях с использованием стандартных модулей (ШБА).

Эта серия низковольтных выкатных распределительных устройств подходит для электростанций, подстанций, нефтехимических, металлургических сталепрокатных предприятий, предприятий транспортной энергетики, легкой промышленности и текстильной промышленности, жилых комплексов, высотных зданий и других мест. Он используется для преобразования, распределения и управления электрораспределительным оборудованием в энергосистемах переменного тока частотой 50–60 Гц и номинальным рабочим напряжением переменного тока 660 В и ниже.

Данное устройство соответствует национальным профессиональным стандартам GB7251.1 «Комплексное распределительное устройство низкого напряжения» и JB/T9961 «Выдвижное комплексное распределительное устройство низкого напряжения», а также международным профессиональным стандартам IEC439-1.

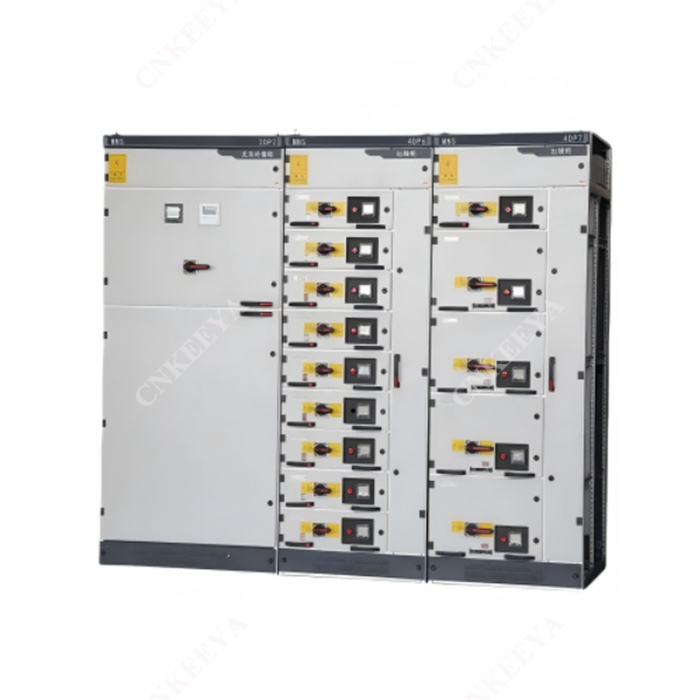

Выкатное распределительное устройство низкого напряжения MNS

Данная серия низковольтных выкатных распределительных устройств представляет собой разновидность комбинированного шкафа, собираемого заводом-изготовителем (ШВА) из стандартных модулей.

Эта серия низковольтных выкатных распределительных устройств применяется на электростанциях, подстанциях, нефтехимических, металлургических и сталепрокатных предприятиях, на транспорте, в энергетике, на предприятиях легкой промышленности и текстильной промышленности, в жилых кварталах, высотных зданиях и других местах, в качестве оборудования распределения электроэнергии в энергосистеме переменного тока частотой 50–60 Гц с номинальным рабочим напряжением 660 В и ниже для преобразования, распределения и управления мощностью.

Установка соответствует требованиям GB 7251.1 Низковольтные распределительные устройства и устройства управления. Часть 1. Сборки, прошедшие типовые и частично типовые испытания, а также JB/T 9961 Низковольтные выдвижные распределительные устройства и устройства управления, а также международным профессиональным стандартам IEC439-1.

Нормальное рабочее состояние

● Температура окружающего воздуха не должна быть выше +40℃ и ниже -5℃, а средняя температура не должна превышать +35℃ в течение 24 часов. Атмосферные условия: Воздух чистый, относительная влажность не превышает 50% при максимальной температуре +40℃. Более высокая относительная влажность допускается при более низких температурах, например, 90% при +20 ℃, но следует учитывать изменения температуры, поскольку иногда может возникать конденсация.

● Высота над уровнем моря: не более 2000 м.

● Устройство пригодно для транспортировки и хранения при температурах от -25℃ до +55℃ и до +70℃ в течение короткого периода времени (не более 24 часов). Устройство не должно подвергаться каким-либо необратимым повреждениям при этих ограниченных температурах и должно быть в состоянии нормально работать в нормальных условиях.

● Если вышеуказанные условия обслуживания не могут быть выполнены, это должно быть урегулировано путем переговоров между пользователем и производителем. При использовании устройства на морской нефтяной буровой платформе и атомной электростанции должно быть подписано отдельное техническое соглашение.

Основной технический параметр

Выкатное распределительное устройство низкого напряжения MNS

Уровень защиты

В соответствии со стандартами IEC 529 и D IN 40050.

IP30: фиксированное положение для размеров более 2,5 мм.

IP40: фиксированное положение для размеров более 1,0 мм φ

IP54: защита от пыли и брызг любого направления.

(Пожалуйста, проконсультируйтесь с производителем при заказе уровня защиты IP54)

Тип распределительного шкафа

1. Шкаф распределительного центра (ПК): можно использовать автоматические выключатели серий EMAX, MT, 3WN, AH, ME.

2. Шкаф центра управления двигателем (MCC): собран из ящиков разных размеров. В главном выключателе каждой цепи используется высококачественный автоматический выключатель в пластиковом корпусе или вращающийся выключатель нагрузки с предохранителем. Шкаф автоматической компенсации коэффициента мощности (с устройством ручной, автоматической и дистанционной компенсации коэффициента мощности)

Принципиальная схема корпуса шкафа

Шкаф центра распределения электроэнергии (ПК)

Выкатное распределительное устройство низкого напряжения MNS

B Шкаф центра управления двигателем (MCC)

Схема комбинированного режима

Схема установки
