Полностью закрытый полностью изолированный газонаполненный кольцевой основной блок

Keeya, известный поставщик, представляет полностью закрытый, полностью изолированный газонаполненный кольцевой основной блок, сочетающий в себе передовые технологии и экономичные решения. Наше стремление предоставлять высококачественную продукцию сочетается с нашей приверженностью обеспечению конкурентоспособных цен. Keeya является вашим надежным поставщиком эффективных и недорогих решений в области полностью закрытых, полностью изолированных газонаполненных кольцевых главных блоков. Сотрудничайте с нами и получайте первоклассные продукты, соответствующие вашим бюджетным соображениям.

Полностью закрытый изолированный кольцевой основной блок RM6-40.5 представляет собой новое поколение распределительных устройств, производимых нашей компанией в виде полного комплекта внутреннего трехфазного оборудования переменного тока напряжением 12-40,5 кВ частотой 5 Гц для приема и распределения электрической энергии. Оно в основном используется для Преобразование и передача энергии в энергосистемах среднего напряжения, таких как различные электростанции, подстанции, промышленные и горнодобывающие предприятия, метрополитены, гражданские и коммерческие здания для управления, защиты и мониторинга. Он характеризуется надежной работой, высокой адаптируемостью и небольшими размерами.

РМ6-40,5

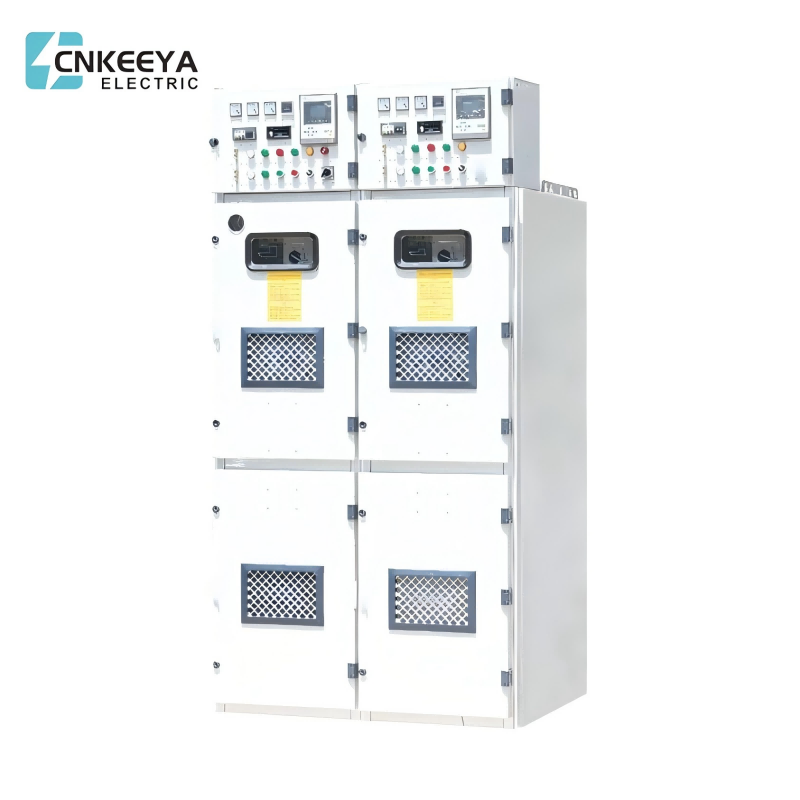

RM6-40.5 Полностью закрытый полностью изолированный газонаполненный кольцевой основной блок

Соответствующие стандарты

● GB 3906 Аппаратура распределительная и управляющая переменного тока в металлическом корпусе на номинальное напряжение выше 3,6 кВ и до 40,5 кВ включительно.

● DL/T 404 Внутренняя панель распределительного устройства высокого напряжения переменного тока.

● IEC 62271-200:2003 Распределительное и управляющее оборудование переменного тока в металлическом корпусе для номинальных напряжений выше 1 кВ и до 52 кВ включительно. 1016001/003-0000-00 Стандарт закупок материалов Государственной сетевой корпорации Китая для 12 кВ, 24 кВ.

● 1016001/003-0000-00 Стандарт закупок материалов Государственной сетевой корпорации Китая для распределительных устройств высокого напряжения 12 кВ, 24 кВ, 40,5 кВ. 1016001/003-0000-00 Общие технические характеристики

Условия эксплуатации

● Температура окружающей среды: максимальная температура 40 ℃, минимальная температура -25 ℃, среднее значение, измеренное в течение 24 часов, не превышает 35 ℃;

● Относительная влажность: среднее значение относительной влажности, измеренное в течение 24 часов, не должно превышать 95%, а среднее значение ежемесячной относительной влажности не должно превышать 90%.

● Конденсация может возникнуть при быстром изменении температуры при высокой влажности. Среднее значение давления водяного пара, измеренное в течение 24 часов, не должно превышать 2,2 кПа, а среднее значение ежемесячного давления водяного пара не должно превышать 1,8 кПа;

● Высота над уровнем моря: не более 1000 м;

● Сейсмическая интенсивность: не более 8 градусов;

● Амплитуда электромагнитных помех, создаваемых во вторичной системе, не должна превышать 1,6 кВ;

● Окружающий воздух не загрязнен пылью, дымом, едкими и горючими газами, паром или соляным туманом.

Примечание. Если условия использования выходят за рамки вышеуказанных положений, решение можно определить путем консультации с пользователем. РМ6-40,5 RM6-40.5 Полностью закрытый полностью изолированный газонаполненный кольцевой основной блок

Технический параметр

Нет.	Элемент			Единица	Технический параметр
1	Номинальное напряжение			кВ	12	40.5
2	Номинальный ток			A	1250~3150	1250~2500
3	Номинальная частота			Гц	50
4	Номинальный кратковременно выдерживаемый ток			к/Вс	25、31,5
5	Номинальный пиковый выдерживаемый ток			кА	63、80
6	Номинальная продолжительность тока короткого замыкания			S	4
7	Номинальный ток отключения при коротком замыкании			кА	25、31,5
8	Номинальный ток включения при коротком замыкании			кА	63、80
9	Продолжительность дуги			S	0.5
10	Механическая жизнь	Автоматический выключатель		время	2000	10000
		Изолирующий переключатель			3000
		Заземлитель			3000
11	Электрический срок службы выключателя			время	30
12	Номинальное давление наполненного газа (манометрическое давление при 20 ℃)			МПа	0.05
13	Минимум функциональное давление (манометр давление при 20℃)				0.03
14	Ежегодная скорость утечки газа SF6				≤0,5%
15	Номинальный уровень изоляции	Номинальное выдерживаемое напряжение промышленной частоты (1 мин) (эффективное)	Фаза к фазе, фаза к земле	кВ	42	95
			изолирующее расстояние, вакуумное отверстие		48	118
		Номинальное выдерживаемое напряжение грозового импульса (пиковое)	Фаза к фазе, фаза к земле	кВ	75	185
			изолирующее расстояние, вакуумное открытие		85	215
16	Вспомогательный контроль схема	Номинальное напряжение		V	12	40.5
		1 минута мощности частота выдерживаемого напряжения			1250~3150	1250~2500
17	Кабинет степень защиты	Корпус шкафа			50
		Газонаполненный отсек			25、31,5
18	Категория потери непрерывности работы			A	63、80
19	Тест на повышение температуры				4
20	Сопротивление главной цепи	1250		МОм	25、31,5
		2000			年
		2500			0.5
		3150			2000	10000
21	Частичный увольнять	Испытательное напряжение		кВ	3000
		Одиночный изоляционный элемент		ПК	3000
		Полный комплект			30
22	Срок службы				0.05

РМ6-40,5

RM6-40.5 Полностью закрытый полностью изолированный газонаполненный кольцевой основной блок

Примечание:

1. Номинальный ток отключения при коротком замыкании 40,5 кВ/2000 А составляет 31,5 кА; номинальный ток отключения при коротком замыкании 12кВ/3150А – 31,5кА;

2. Параметры номинального пикового выдерживаемого тока и номинального кратковременно выдерживаемого тока трансформатора тока должны оцениваться отдельно;

3. Сопротивление цепи относится к измеренному значению, измеренному от выходной линии разъема шинного соединителя (включая шинный соединитель) до выходной линии кабельной розетки (включая устройство тока). Когда шинный соединитель и устройство тока не включены, значение в таблице следует вычесть на 20.

Габаритная и структурная схема распределительного устройства

1. Небольшой автобусный зал.

2. Приборная комната

3. Газонаполненный отсек магистрального автобуса.

4. Станционный разъединитель

5. Помещение рабочего механизма

6. Автоматический выключатель

7. Газонаполненный отсек выключателя.

8.Кабельная комната

9.Трансформатор тока

10.Кабель

11.Грозовой разрядник СМ-35.

12. Канал сброса давления

13. Кабельная вилка

14. Кабельная розетка

15. Тестовая вилка розетки.

16. Тестовое гнездо

17.Ветка автобуса

18. Устройство сброса давления.

19. Главный автобус

20. Розетка шинного соединителя.

21.Автобусный соединитель

Примечание:

а (ширина шкафа): 600 мм, 800 мм;

б(глубина шкафа): 1420 по глубине для 12кВ; Глубина 1620 на 40,5кВ.
