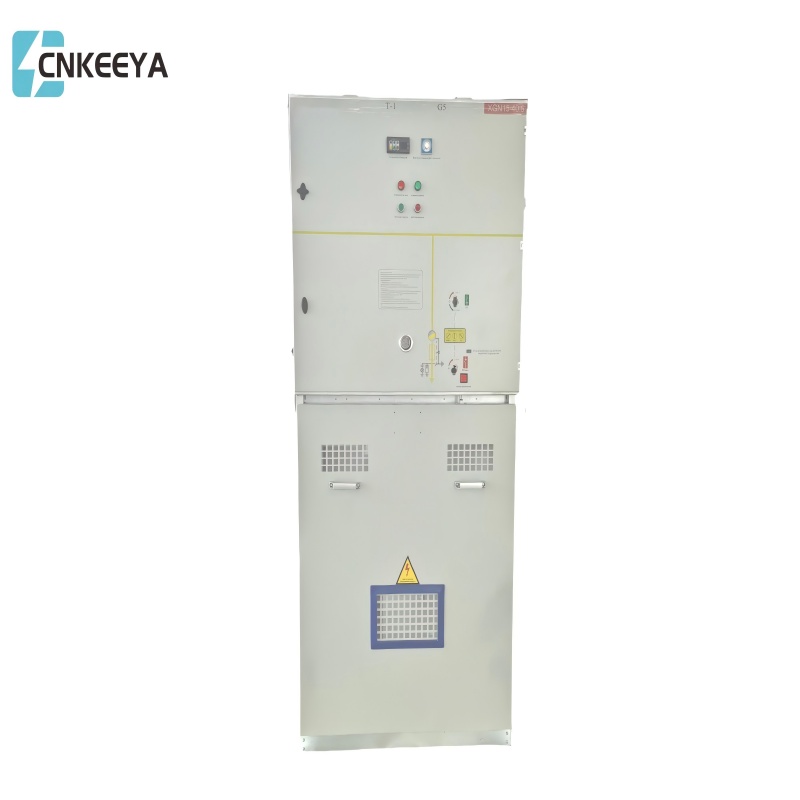

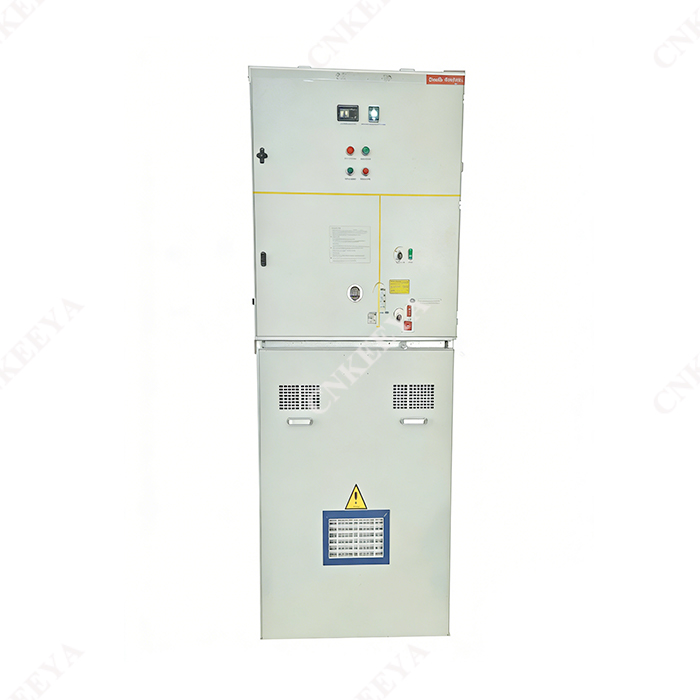

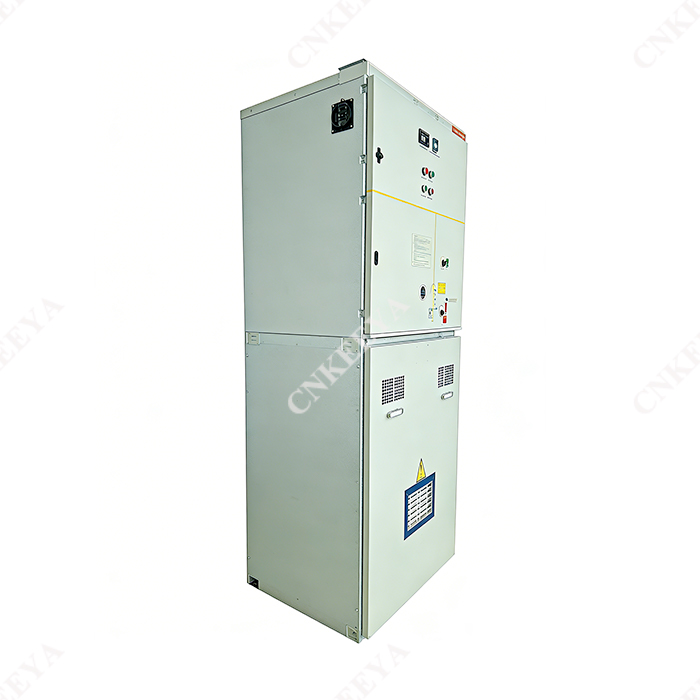

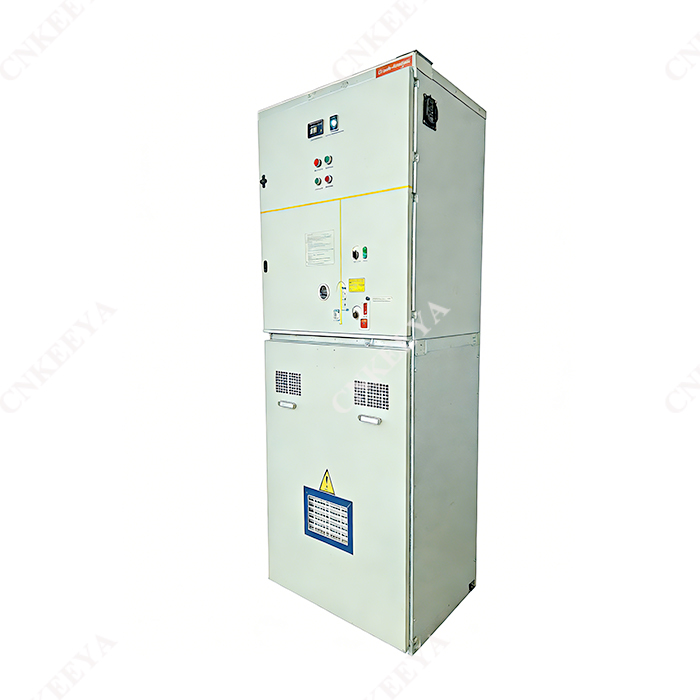

Cnkeeya, уважаемый производитель, с гордостью представляет основной единицы с полным металлом, смешивая передовые технологии с экономически эффективными решениями. Мы расставляем приоритеты в доставке высококачественных продуктов по конкурентоспособным ценам, гарантируя, что наши основные подразделения с полным металлом выделились как надежные и доступные решения. Партнер с Cnkeeya, чтобы получить доступ к первоклассным опыту производства, экономической эффективности и превосходства в сфере полностью инсвещенных металлических кольцевых единиц. Доверяйте нам инновационные решения, которые отвечают вашим потребностям, оставаясь в рамках вашего бюджета.
Cnkeeya, ведущий производитель, с гордостью представляет основное устройство с полным металлом, объединяя передовые технологии с приверженностью экономической эффективности. Наша приверженность предоставлению высококачественных продуктов соответствует нашему вниманию к предоставлению конкурентоспособных цен. Cnkeeya является надежным источником для экономичных решений в домене основных единиц закрытых кольца с полным металлом. Сотрудничайте с нами, чтобы получить доступ к продуктам высшего уровня, которые определяют приоритеты как качества, так и доступности.
Увеличить способность основного трансформатора и улучшить мощность подстанции питания.
Улучшить способность передачи электроэнергии линий распределения и уменьшить количество линий распределения.
Увеличьте радиус источника питания линий среднего напряжения.
Улучшить качество питания среднего напряжения.
Уменьшите потерю мощности среднего напряжения.
Сохранить необразные металлы и земельные ресурсы.
● Высота: ≤1000 м
Температура окружающей среды: максимальная температура окружающей среды +40 ℃, минимальная температура окружающей среды -35 ℃, максимальная ежедневная разница температуры 25 ℃;
● Относительная влажность: среднесуточная относительная влажность ≤95%, средней средней относительной влажности ≤90%;
● Сейсмическая интенсивность: 8 градусов;
Номинальная частота системы: 50 Гц;
Годовой коэффициент утечки SF6: ≤0,1%;
Защита корпуса: IP3X;
● Примечание. При заказе этого продукта по сравнению с вышеуказанными условиями проконсультируйтесь с нашей компанией.
● GB/T156 Стандартные напряжения
● GB 311.1 Координация изоляции. Парта 1: Определения, принципы и правила;
● GB 38043,6 кВ ~ 40,5 кВ. GB 3906 Чередовые токовые металлические распределительные устройства и управляющий механизм для номинальных напряжений выше 3,6 кВ и до 40,5 кВ;
● ГБ/T 11022 Общие спецификации для высоковольтных распределительных устройств и стандартов управления;
● ГБ/Т 12 022 сера гексафторид для промышленного использования;
● GB16926 Комбинации переключения переключения с переменным током высокого тока;
● DL/T 404 Внутренний переменный ток Полностью металлическое закрытое кольцо главное блок
|
Нет. |
Имя |
Единица |
Шкаф для переключения нагрузки |
Комбинированный шкаф с переключением |
|
|
1 |
Оцененное напряжение |
кв |
24 |
||
|
2 |
Номинальная частота |
Гц |
50 |
||
|
3 |
Рейтинг тока |
A |
630 |
125 |
|
|
4 |
Оцененный ток разрыва нагрузки |
A |
630 |
125 |
|
|
5 |
Оцененный короткий протяжение тока (эффективно) (3S) |
а |
20 |
||
|
6 |
Оцененный пик выдержанный ток |
а |
50 |
||
|
7 |
Последний разрыв с закрытой петлей |
A |
630 |
||
|
8 |
Максимальный ток переноса |
A |
|
31.5 |
|
|
9 |
Перспектива короткий разрыв ток предохранителя (эффективно) |
а |
|
1400 |
|
|
10 |
2S короткое время выдерживает ток заземляющего переключателя |
а |
20 |
||
|
11 |
Рейтинг текущий разрыв |
Время |
≥100 |
||
|
12 |
Механическая жизнь |
Загрузочный переключатель |
≥2000 |
||
|
Заземляющий переключатель |
≥2000 |
||||
|
13 |
Годовой уровень утечки газа SF6 |
Годовой уровень утечки газа SF6 |
% |
≤0.1 |
|
|
14 |
Номинальная короткая частота мощности выдерживает напряжение (эффективное) |
Через изолирующее расстояние |
кв |
64 (79) |
|
|
Расстояние расстояния переключения |
кв |
64 (79) |
|||
|
Фаза к фаза, фаза на землю |
кв |
50 (65) |
|||
|
Оцененный импульс молнии выдержал напряжение (пик) |
Через изолирующее расстояние |
кв |
110 (145) |
||
|
Расстояние расстояния переключения |
кв |
110 (145) |
|||
|
Фаза к фаза, фаза на землю |
кв |
95 (125) |
|||
|
15 |
Ограничение повышения температуры |
K |
Согласно GB/T11022 |
||
|
16 |
Эксплуатационный механизм |
|
Ручное или электрическое плюс ручное руководство |
||
|
17 |
Рабочее напряжение |
V |
Рекомендуется DC110, дополнительная DC24 или DC48 AC220 |
||
|
18 |
Расстояние изоляционных частей в шкафу |
мм/кВ |
≥20 (24 кВ) 220 (рассчитывается как Per24 кВ) |
||
|
19 |
Защита корпуса |
|
IP3X |
||
|
20 |
Прозрачное расстояние воздуха голого проводника (фаза к земле и фаза к фазе) |
мм |
≥180 |
||
|
21 |
Оцененная зарядка кабеля. |
A |
25 |
||
|
22 |
Переключение тока индуктивности Трансформатор без нагрузки |
A |
0 ~ 15a |
||
|
23 |
Открытие и закрытие асинхронности |
РС |
<5 |
||
|
24 |
Сопротивление основной цепи (исключая предохранитель) |
малыш |
<140 |
||
ПРИМЕЧАНИЕ. Оцененный ток компонента компонента используется для полного комбинированного устройства переключателя нагрузки и выбранного предохранителя. Данные за пределами кронштейнов относятся к системе заземления нейтральной точки посредством низкого сопротивления, а данные внутри кронштейнов относятся к нейтральной точке заземления или неземной системе через катушку подавления дуги.
Полностью металлическое закрытое кольцо главное блок
|
Цель переключения шкафа |
Ширина шкафа (мм) |
Глубина шкафа (мм) |
Высота шкафа (мм) |
|
Вход шкаф |
750 |
1020 |
1900 |
|
Уходящий шкаф |
500 |
1020 |
1900 |
|
шкаф |
500 |
1020 |
1900 |
|
Автобусная пара шкаф |
500 |
1020 |
1900 |
|
Кабинет пары вице -автобуса |
500 |
1020 |
1900 |
|
Автобус переходной шкаф |
500 |
1020 |
1900 |
|
Измерение шкаф |
1120 |
1020 |
1900 |
Примечание:
1. Номинальная глубина шкафа переключения включает в себя все внешние края панели двери (исключая выпуклые элементы, замки, контакты и выпуклые части дверной панели)
2. Номинальная высота шкафа переключения, включая все внешние края головы (исключая выпуклые кольца)
