Бронированное съемное распределительное устройство переменного тока в металлическом корпусе

Keeya, выдающийся производитель в Китае, с гордостью представляет бронированное съемное распределительное устройство переменного тока в металлическом корпусе — универсальное и настраиваемое решение, предназначенное для надежного распределения электроэнергии. Как производители, Keeya уделяет большое внимание индивидуальной настройке для удовлетворения уникальных потребностей наших клиентов. Наша приверженность предоставлению индивидуальных решений сочетается с нашей приверженностью доступности. Бронированное съемное распределительное устройство переменного тока в металлическом корпусе отражает обещание Keeya поставлять высококачественную продукцию по низкой цене. Это делает Keeya надежным выбором для тех, кто ищет гибкость и экономичность в своих решениях по распределительным устройствам, обеспечивая надежную работу в различных приложениях.

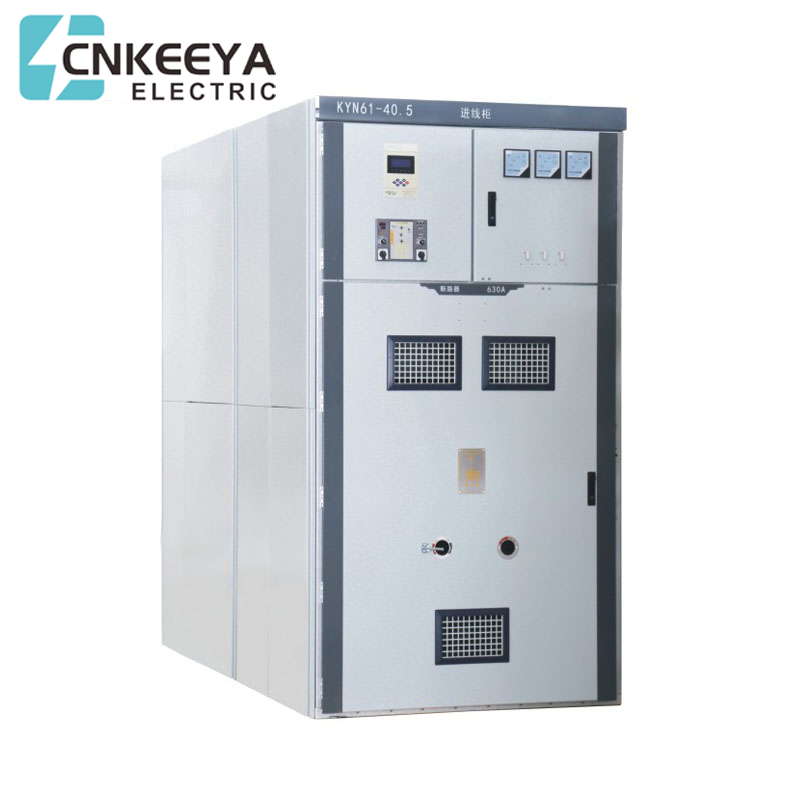

KYN61-40.5 (Z)бронированное съемное распределительное устройство переменного тока в металлическом корпусе (далее - распределительное устройство) представляет собой полный комплект внутреннего распределительного оборудования трехфазного переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ. В основном используется на электростанциях, подстанциях и промышленные и горнодобывающие предприятия для получения и распределения электрической энергии для управления, защиты и мониторинга цепи, а также могут использоваться в местах частой эксплуатации. Распределительное устройство соответствует стандартам GB3906-2006, GB/T11022-2011 и DL/T404. -2018

Главная особенность

● Конструкция шкафа имеет сборный тип, а автоматический выключатель имеет конструкцию типа Boor с ручной тележкой;

● Он оснащен вакуумным выключателем нового типа с композитной изоляцией, обладающим хорошей взаимозаменяемостью и легкостью замены;

● В раме ручной тележки установлен механизм толкания винтовой гайки, который может легко перемещать ручную тележку и предотвращает повреждение двигательной конструкции в результате неправильной эксплуатации;

● Все операции можно выполнять, когда дверца шкафа закрыта;

● Блокировка между главным выключателем, ручной тележкой и дверью распределительного шкафа использует обязательный метод механической блокировки для выполнения функции «предотвращения Pve»;

● Кабельная комната имеет достаточно места и позволяет подключать несколько кабелей;

● Быстрый заземлитель используется для заземления и замыкания короткого замыкания;

● Уровень защиты корпуса IP3X, уровень защиты IP2X, когда дверь помещения с ручной тележкой открыта;

● Продукт соответствует стандартам GB3906-2006, DL/T404-2018 и международному стандарту IEC298.

Условия эксплуатации

● Температура окружающей среды: верхний предел +40 ℃, среднее значение, измеренное в течение 24 часов, не превышает 35 ℃, нижний предел-10 ℃;

● Высота над уровнем моря: не более 1000 м над уровнем моря;

● Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;

● Интенсивность землетрясения: не более 8 градусов;

● Давление водяного пара: среднесуточное не более 2,2 кПа и среднемесячное не более 1,8 кПа;

● Окружающая среда: отсутствие риска взрыва или взрыва, отсутствие серьезного загрязнения, отсутствие химической коррозии или сильной вибрации.

Технический параметр

Основные технические параметры вакуумного распределительного шкафа

Основные технические параметры вакуумного выключателя

Установка распределительного шкафа

● Высота электрощита: ≥4500 мм;

● Расстояние между задней частью шкафа и стеной: ≥1500 мм;

● Плоскостность фундаментной рамы: ≤ 1 мм/м²;

● Закладной стальной швеллер фундамента не должен превышать 3 мм над землей;

● Его можно закрепить на фундаменте с помощью болтов или сварки; Распределительное устройство весит около 1800 кг;

● Ширина рабочего коридора распределительного устройства (одна колонна): ≥3000 мм, двойная колонна (лицом к лицу) ≥4000 мм.

Инструкция по заказу

Пожалуйста, укажите при заказе:

● Номер решения главной цепи, назначение, схема однолинейной системы, схема расположения и схема расположения распределительного помещения;

● Принципиальная схема подключения вспомогательных цепей, схема расположения клемм;

● Тип, характеристики и количество электрических компонентов в распределительном устройстве;

● Требования к функциям управления, измерения и защиты распределительных устройств и других фиксирующих и автоматических устройств;

● Если требуется соединение шинного лотка между распределительным устройством или шкафом входящей линии, необходимо предоставить такие данные, как номинальная грузоподъемность шинного лотка, пролет шинного лотка и высота от земли;

● Если необходимы аксессуары и запасные части, следует указать модель и количество;

● Распределительное устройство, используемое в особых условиях окружающей среды, должно быть подробно указано при заказе.
