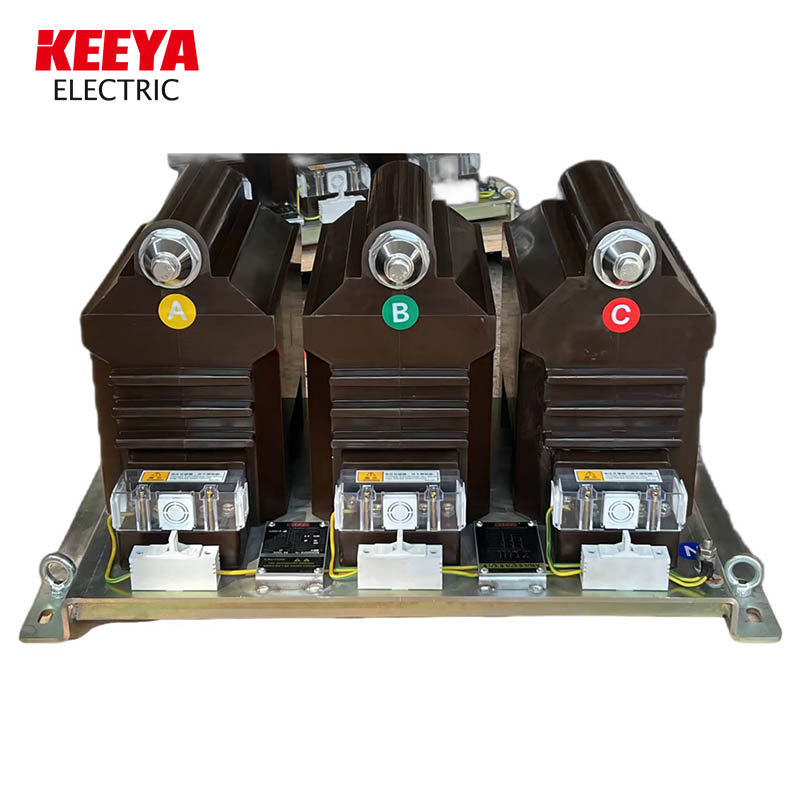

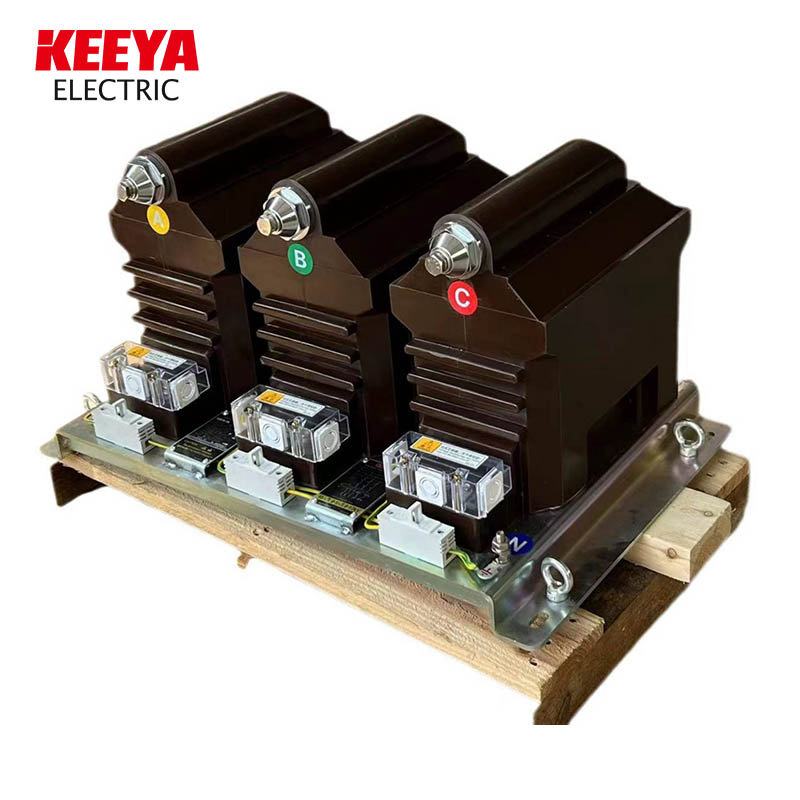

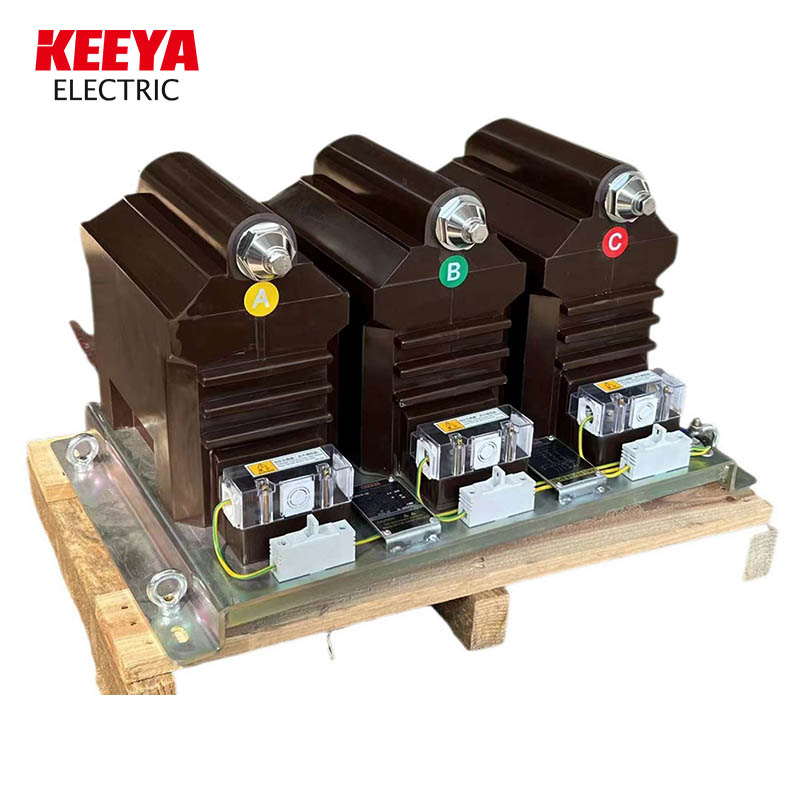

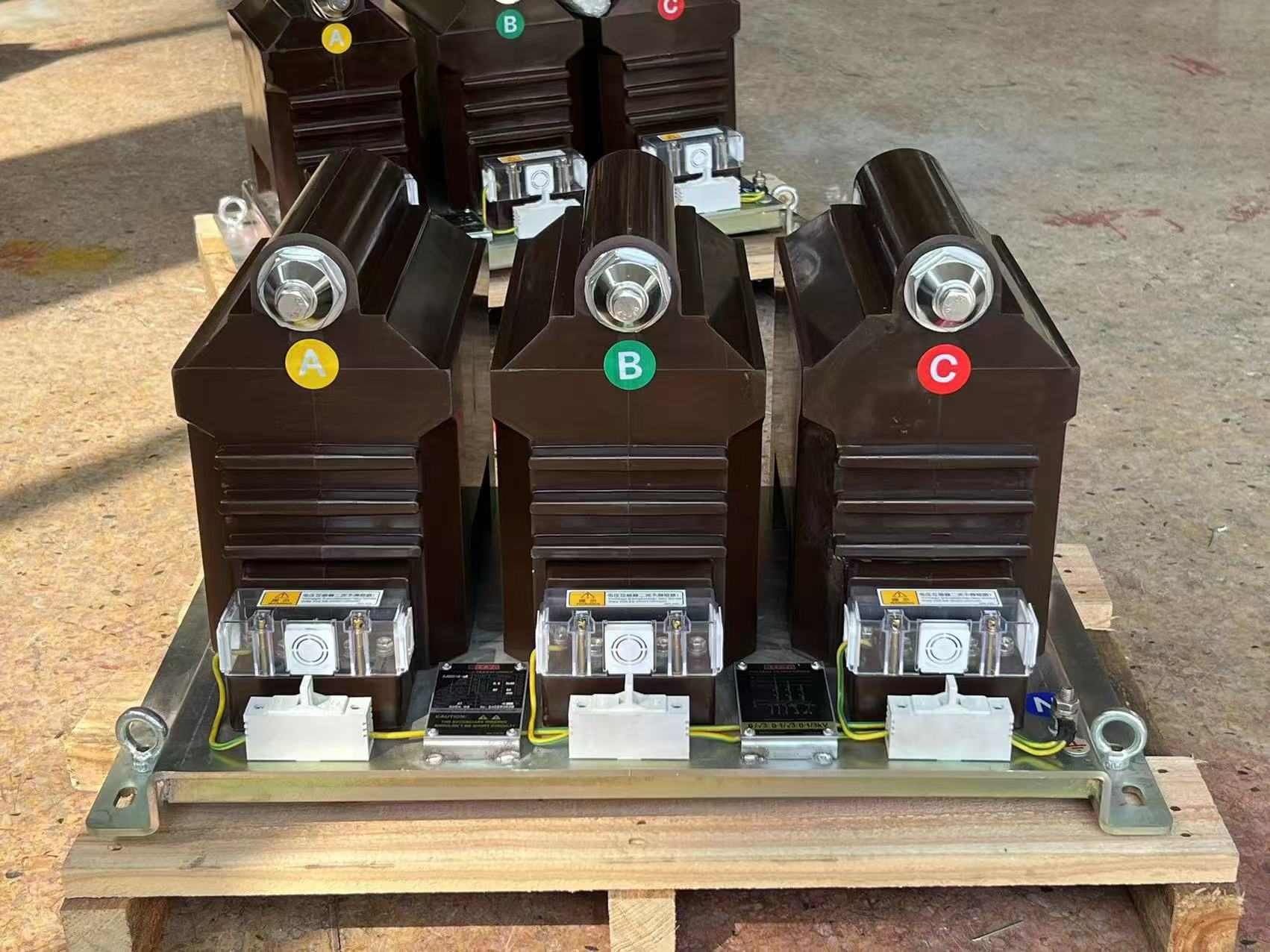

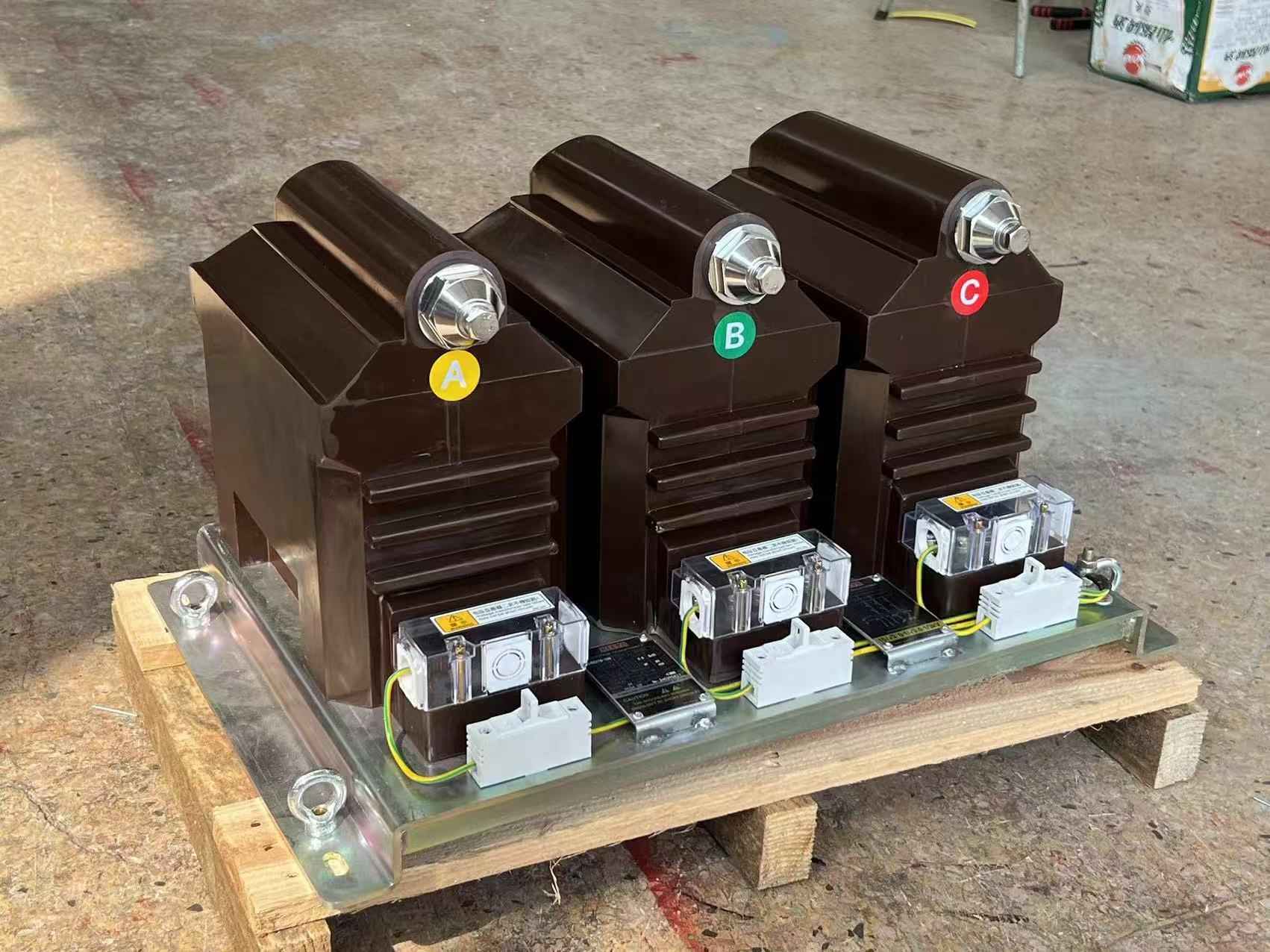

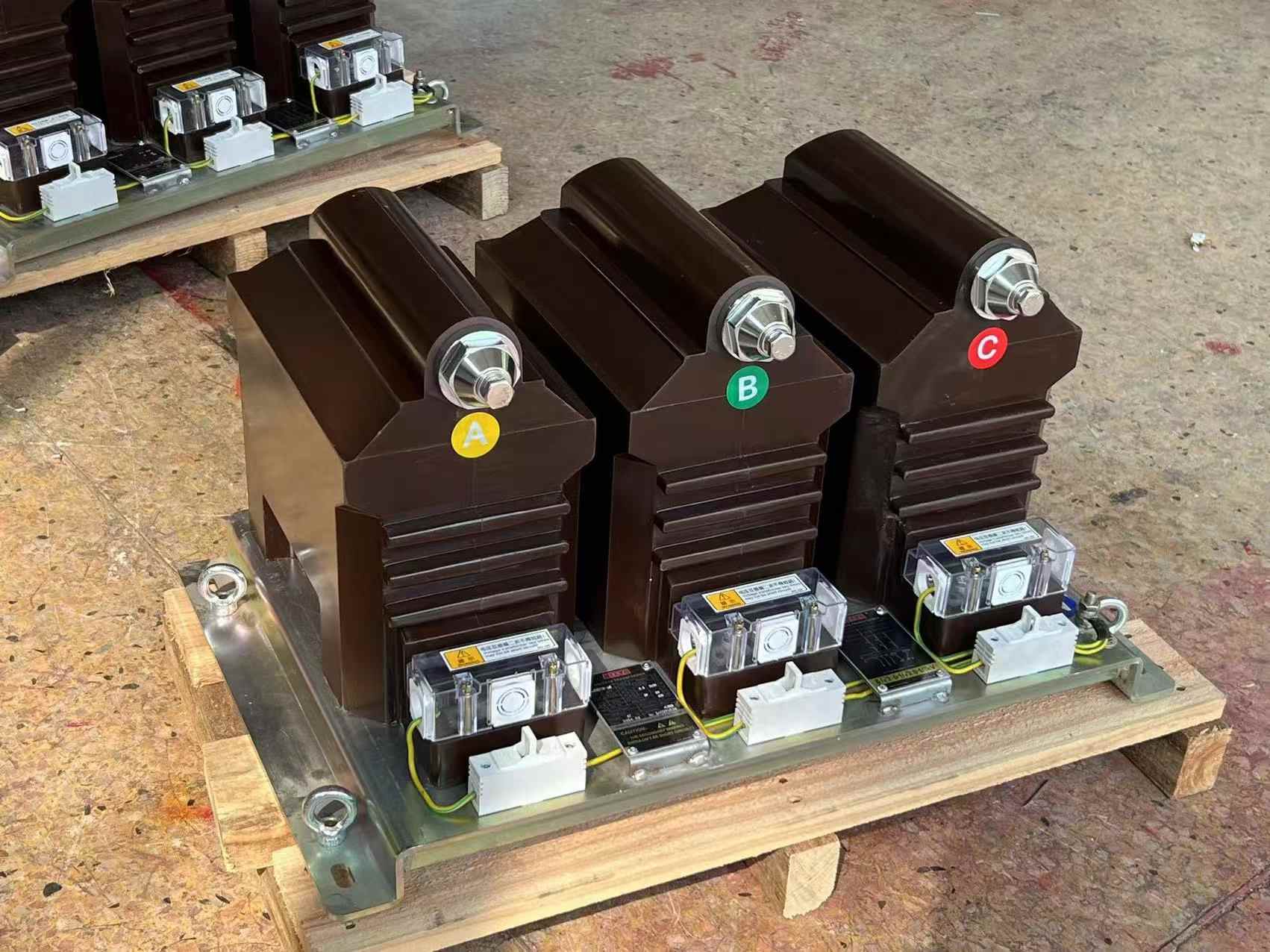

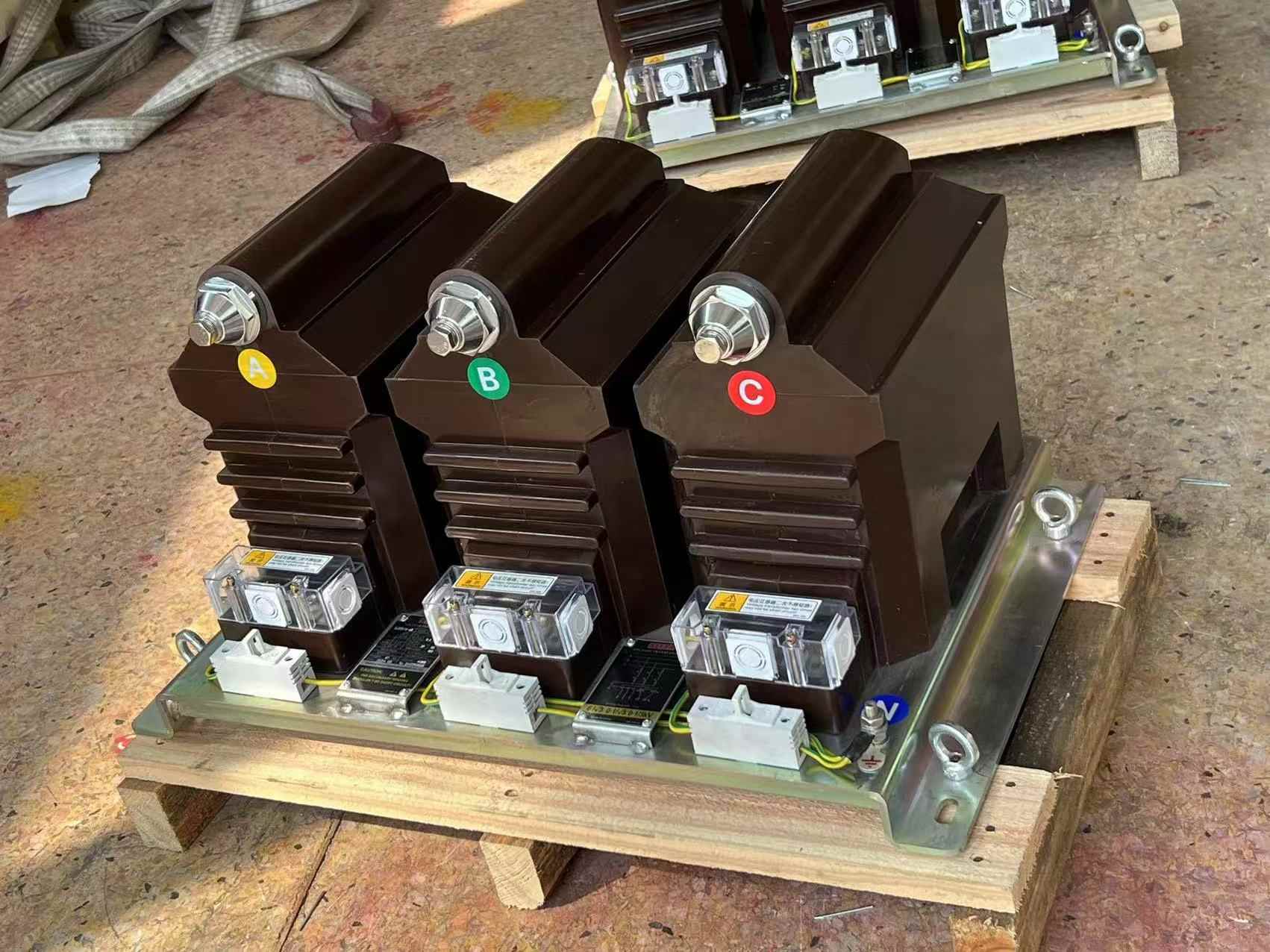

Трансформатор напряжения

Трансформатор напряжения – это измерительный трансформатор, включенный параллельно. Цель их конструкции — обеспечить пренебрежимо малую нагрузку на измеряемый источник питания, а также обеспечить точные соотношения напряжений и фазовые соотношения для достижения точного измерения вторичного соединения.

1. Стандарт продукта: GB1207-2006 Трансформаторы электромагнитного напряжения.

2. Номинальный уровень изоляции: 7,2/32/60 кВ.

3. Номинальная частота: 50 Гц или 60 Гц.

4. Расстояние утечки продукта по поверхности: соответствует уровню загрязнения класса II;

5. Коэффициент мощности нагрузки: COS∮=08 (запаздывание)

Модель трансформатора напряжения состоит из следующих частей, содержимое которых обозначается буквами и символами:

Первая буква: J – Трансформатор напряжения;

Вторая буква: Д – однофазный; С – трехфазный;

Третья буква: J – масляная иммерсия; З – заливка;

Четвертая буква: Число – Уровень напряжения (КВ).

Например, JDZX18-10R1 представляет собой однофазный литой трансформатор напряжения с номинальным напряжением 10 кВ.
