Трансформатор тока

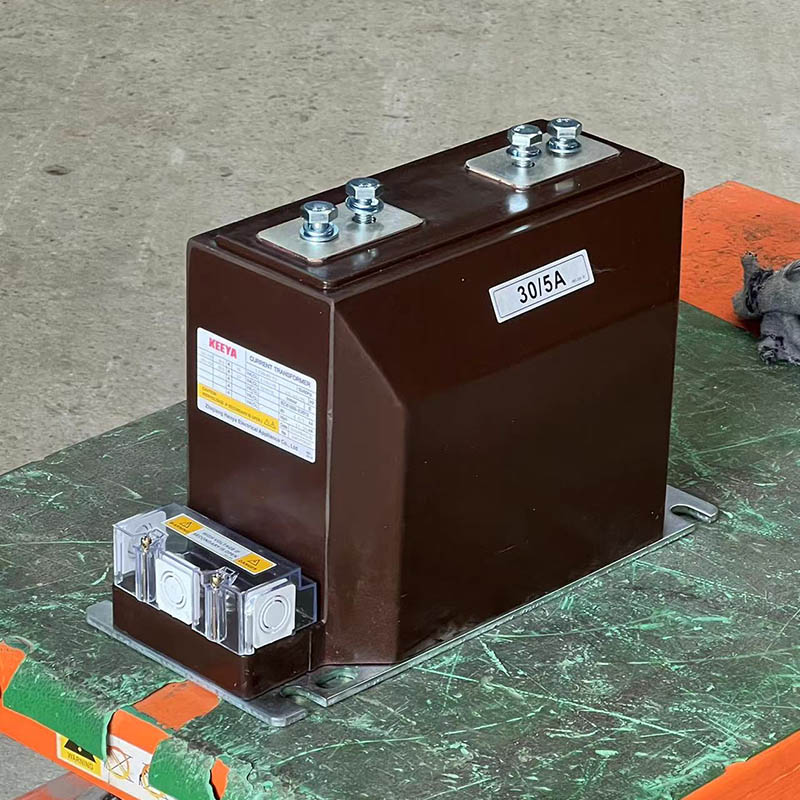

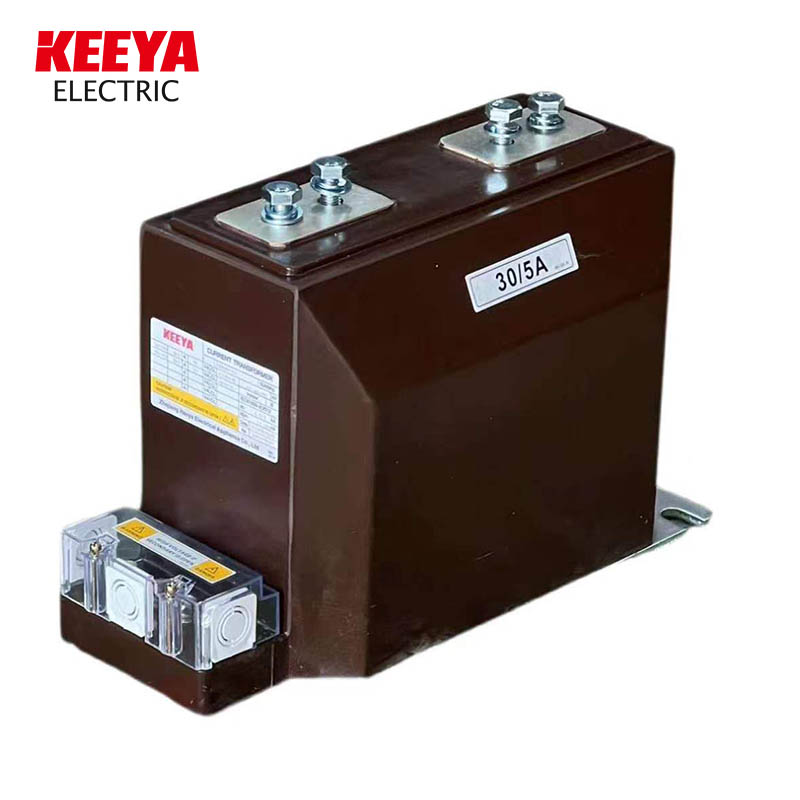

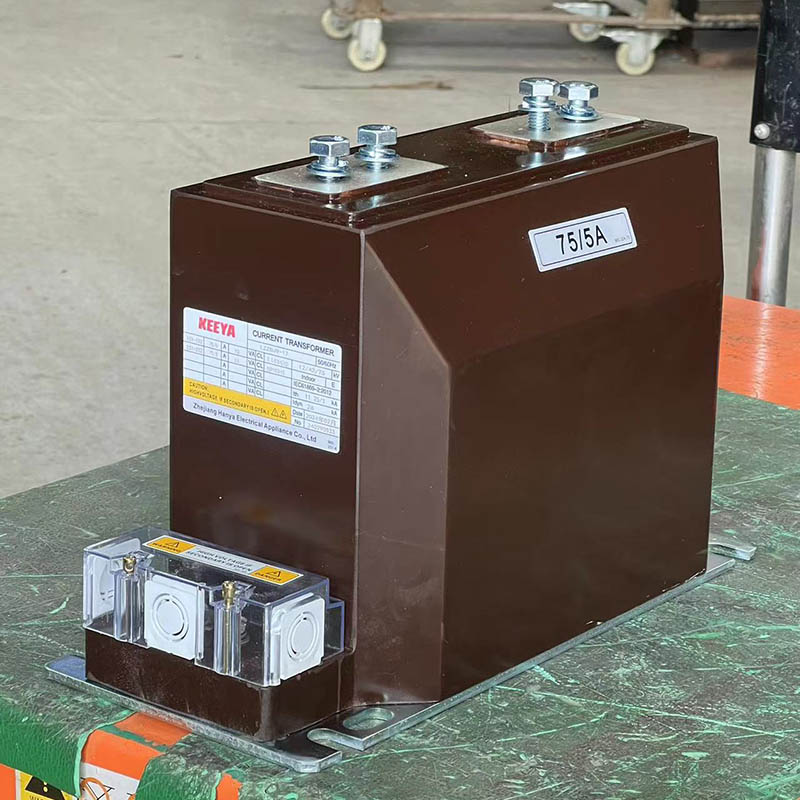

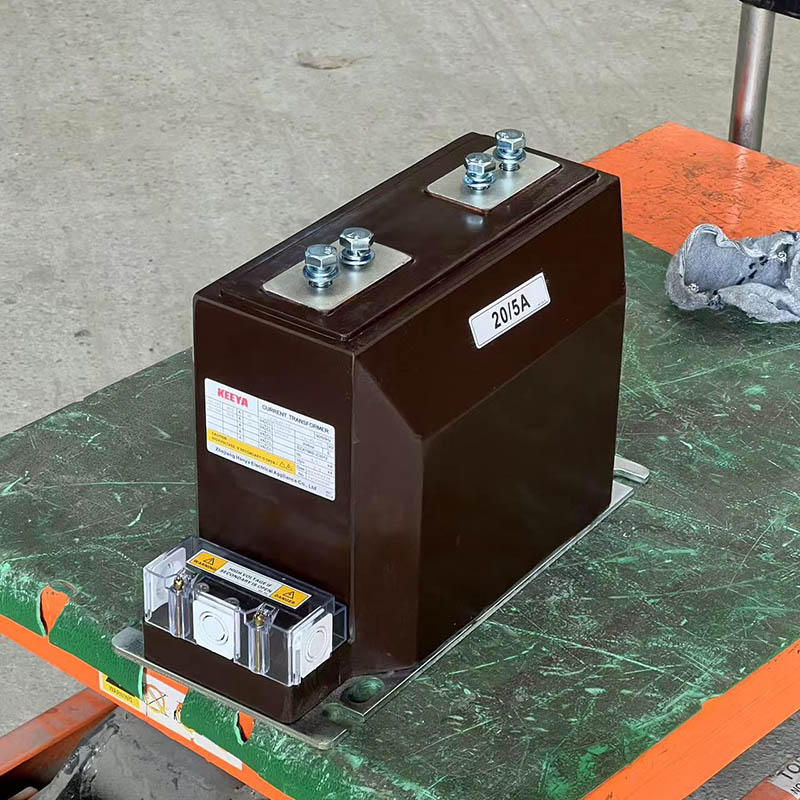

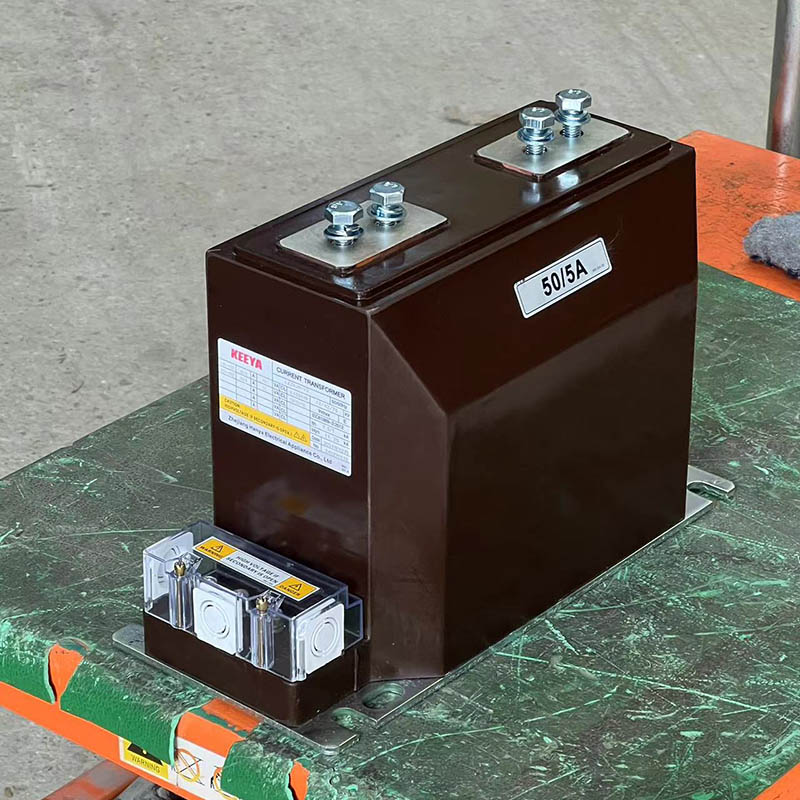

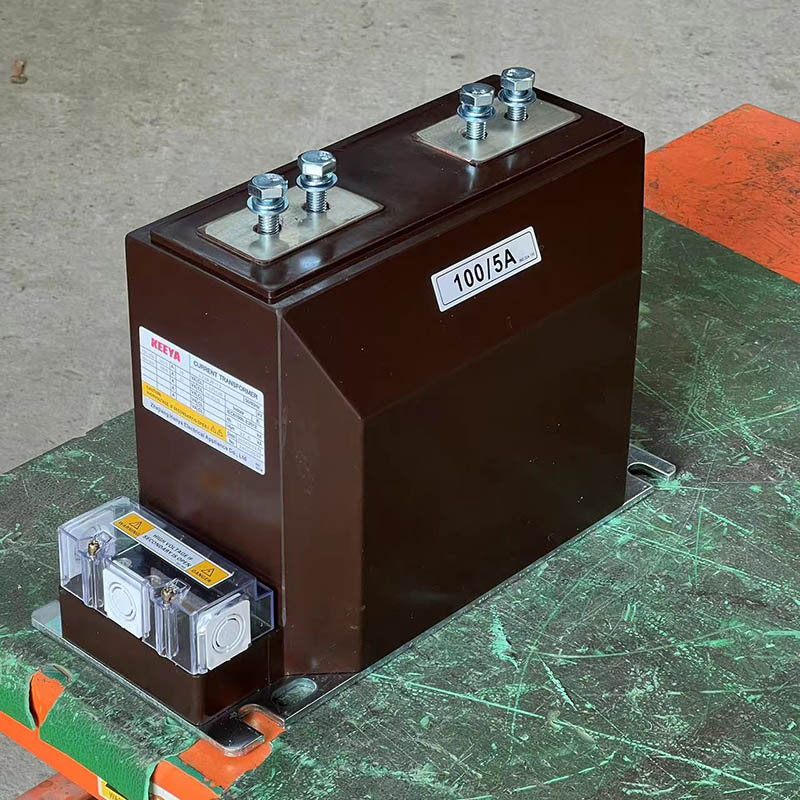

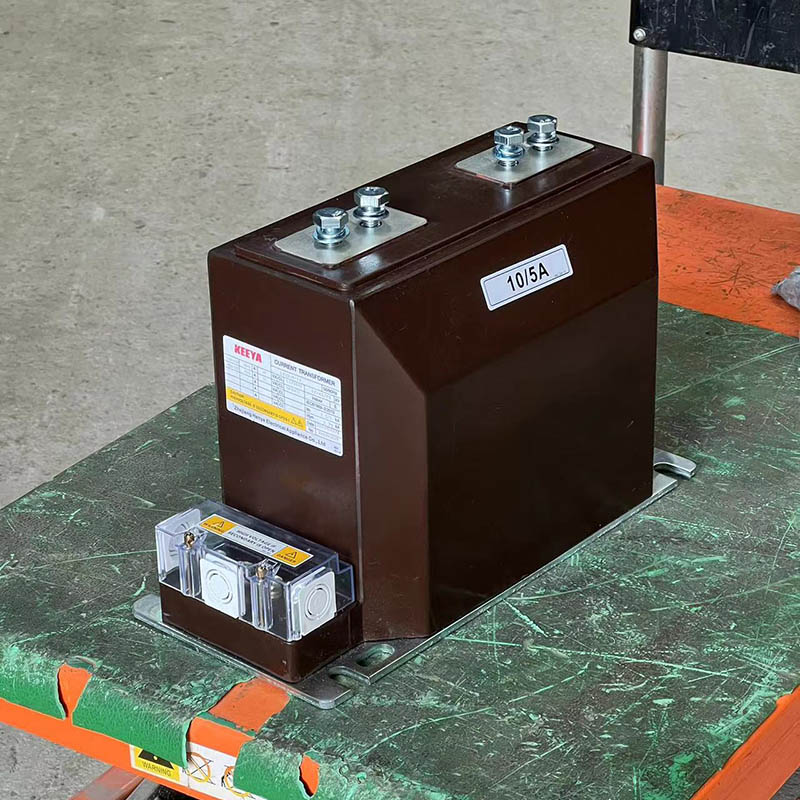

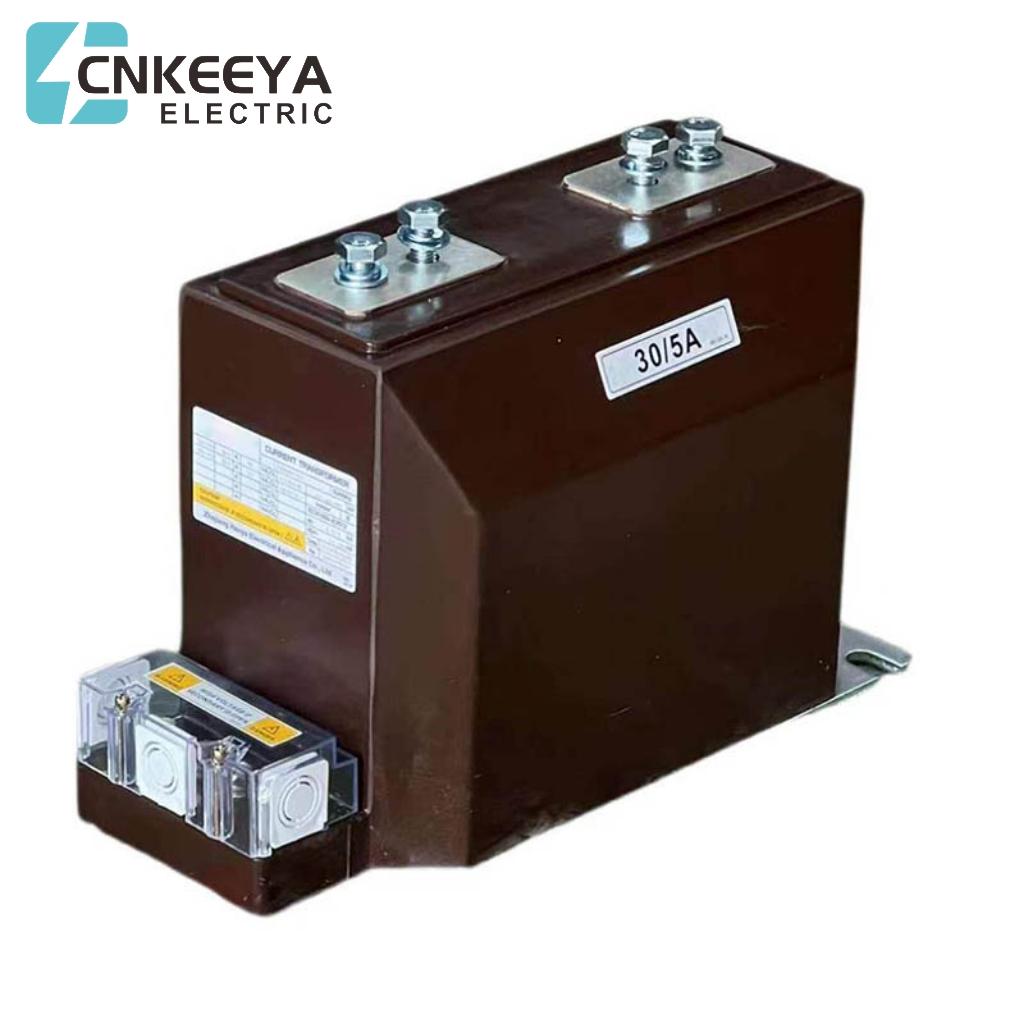

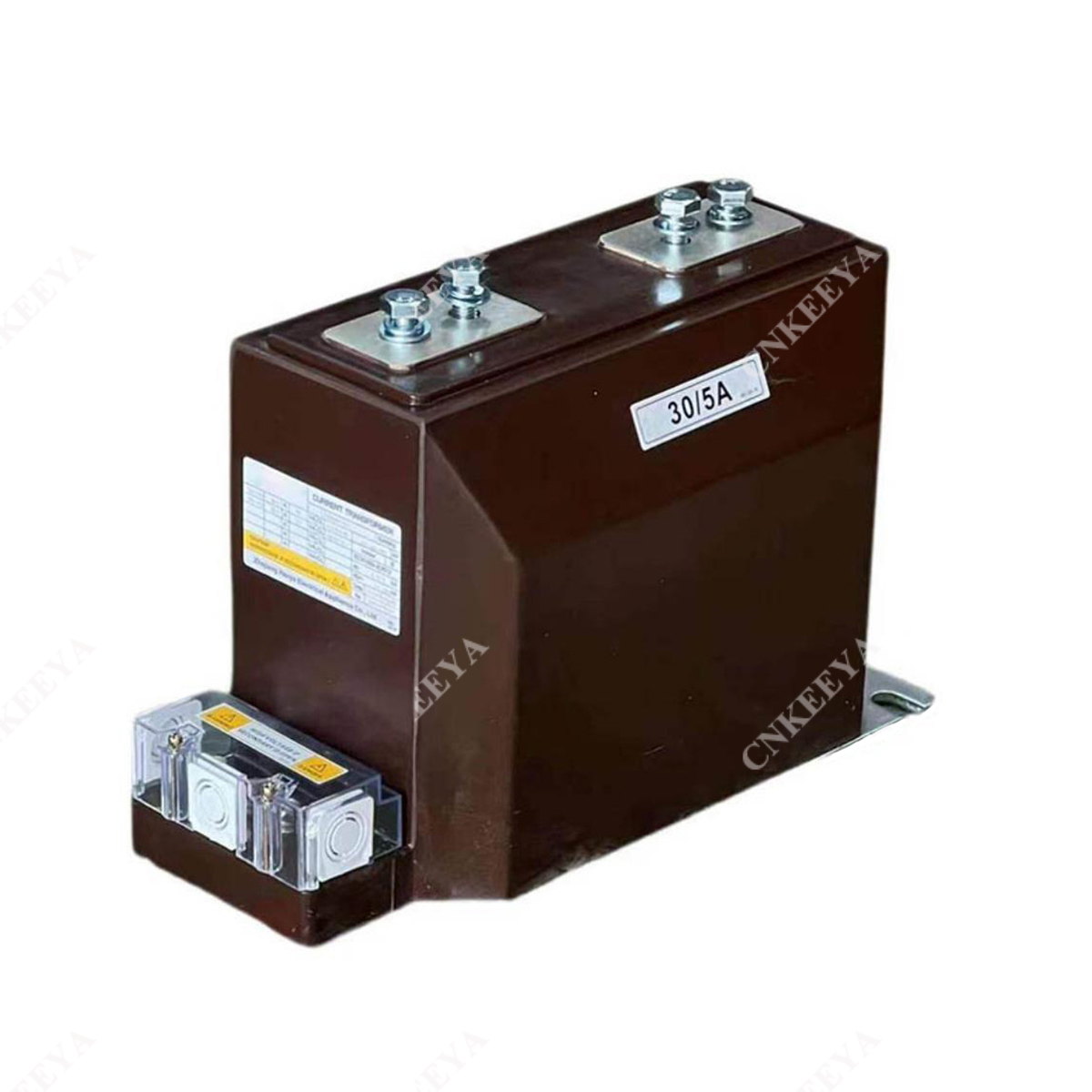

Трансформатор тока LZZBJ9-12 представляет собой изделие столбчатого типа с литой изоляцией из эпоксидной смолы для внутреннего использования, пригодное для измерения тока и энергии, а также для релейной защиты в распределительных устройствах средней установки или других типах распределительных устройств в энергосистемах с номинальной частотой 50 Гц и номинальным напряжением 10 кВ и ниже. Трансформатор тока этого типа представляет собой полностью закрытую конструкцию столба, отлитую эпоксидной смолой, устойчивую к загрязнениям и влаге. Во время установки один раз затяните винт, чтобы обеспечить надежный контакт.

Как и любой трансформатор, трансформатор тока имеет первичную обмотку, сердечник и вторичную обмотку, хотя в некоторых трансформаторах (в том числе трансформаторах тока) используется воздушный сердечник. В принципе, единственная разница между трансформаторами тока и трансформаторами напряжения (обычного типа) состоит в том, что первый питается «постоянным» током, а второй - «постоянным» напряжением, где «постоянное» имеет строгое схемотехническое значение.

Способ подключения трансформатора тока определяется в соответствии с эксплуатационными требованиями нагрузки, к которой он подключен. Наиболее часто используемые способы подключения — однофазная, трехфазная и неполная звезда.

Первая буква: L – Трансформатор тока

Вторая буква: А – Сквозной стиль стены; тип стойки Z; М – шинный тип; D - Однооборотный проходной тип; V-инвертированная структура; Последовательность J-Zero

Используется для обнаружения заземления; W - Защита от загрязнения; R-обмотка открытого типа

Третья буква: Z – тип заливки эпоксидной смолой; С – Керамическая изоляция; Q – Газоизоляционная среда; W – предназначен для защиты микрокомпьютеров.

Четвертая буква: Б – со степенью защиты; С – Дифференциальная защита; уровень Д-Д; Q-усиленного типа; J-усиленный ZG

Пятая цифра: уровень напряжения, серийный номер изделия.
