Keeya выделяется как надежный поставщик в области сборных коробчатых подстанций. Компания Keeya, известная своей приверженностью качеству и инновациям, предлагает передовые решения в электроэнергетической инфраструктуре. Опыт Keeya гарантирует, что их сборные коробчатые подстанции соответствуют самым высоким стандартам, обеспечивая надежное и надежное решение для нужд распределения электроэнергии.

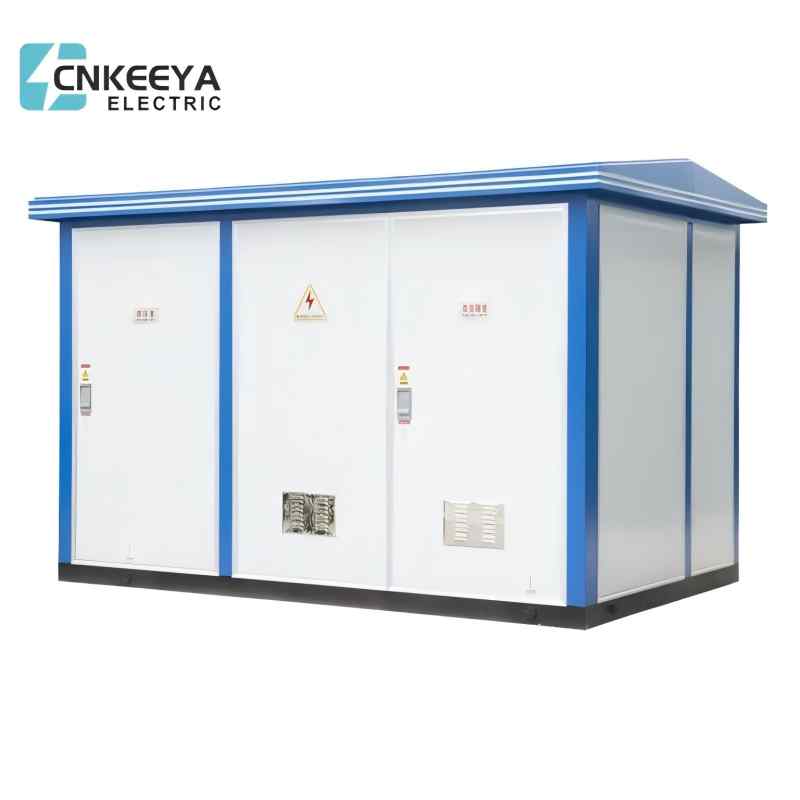

Сборная коробчатая подстанция YB□-12/0,4
Keeya — авторитетный поставщик высококачественных сборных коробчатых подстанций, предлагающий надежные и эффективные решения для разнообразных потребностей электрической инфраструктуры. Этот продукт полностью соответствует стандарту GB17467 «Сборные подстанции высокого и низкого напряжения». Подходит для городского распределения электроэнергии, распределения электроэнергии уличных фонарей, промышленных и горнодобывающих предприятий, городских зданий, жилых районов, нефтяных месторождений, доков, отелей, парков и строительных площадок и т. д. Он может реализовать режим кольцевой сети или терминального источника питания.
YB□-12/0,4 Сборная коробчатая подстанция
● Высота: ≤1000 м;
● Температура окружающей среды: -25°C~+40℃;
● Температура: максимальная среднемесячная температура +30℃, максимальная среднегодовая температура +20℃; e Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
● Уровень противоударности: горизонтальное ускорение 0,4 м/с², вертикальное ускорение 0,15 м/с²;
● Место установки не подвергается серьезным воздействиям, не имеет серьезного загрязнения и химической коррозии, не имеет токопроводящей пыли и риска взрыва. Пожалуйста, проконсультируйтесь с нашей компанией, чтобы решить, когда оно не соответствует требованиям нормальных условий эксплуатации.
● Подстанция состоит из камеры высокого напряжения, камеры трансформатора и камеры низкого напряжения. Его можно разделить на 目-образный тип или 品-образный тип.
● С терминалом, кольцевой сетью или режимом двойного источника питания; Его можно превратить в источник питания с одним или двумя трансформаторами;
● Можно выбрать масляный силовой трансформатор и силовой трансформатор сухого типа;
● Корпус коробки оснащен достаточным количеством естественных вентиляционных отверстий и мер по теплоизоляции, которые могут обеспечить нормальную работу всего электрооборудования (при необходимости можно использовать принудительное охлаждение);
● Полная функция предотвращения Pve, удобство эксплуатации и обслуживания, безопасная и надежная работа.
Сборная коробчатая подстанция YB□-12/0,4
● Подстанция состоит из камеры высокого напряжения, камеры трансформатора и камеры низкого напряжения. Она может быть выполнена в форме 目 или 品. С терминалом, кольцевой сетью или режимом двойного питания; Его можно превратить в источник питания с одним или двумя трансформаторами;
● Можно выбрать масляный силовой трансформатор и силовой трансформатор сухого типа;
● Корпус коробки оснащен достаточным количеством естественных вентиляционных отверстий и мер по теплоизоляции, которые могут обеспечить нормальную работу всех электрооборудование (при необходимости можно использовать принудительное охлаждение);
● Полная функция «пяти предупреждений», удобная эксплуатация и обслуживание, безопасная и надежная работа;
● Корпус изготовлен из нержавеющей стали, алюминиевого сплава, холоднокатаной пластины, цветной стальной композитной пластины, неметаллического материала или их комбинации. Он устойчив к старению, антикоррозийный, антикоррозийный, водонепроницаемый, пыленепроницаемый и адаптируется к условия длительного использования на открытом воздухе. Небольшой размер, легкий вес, красивый внешний вид и совместимость с окружающей средой;
● При использовании шкафа выключателя нагрузки SF6 общий размер коробки невелик, что больше подходит для общественного строительства и реконструкции уличных фонарей;
● Главный блок высоковольтного кольца может быть оснащен терминалом сетевой автоматизации (RTU) для надежного обнаружения короткого замыкания и однофазного замыкания на заземление. Он имеет функцию «четырех удаленных», что удобно для автоматического обновления распределительной сети.
|
|
Элемент |
Единица |
Параметр |
||
|
блок высокого напряжения |
Номинальная частота |
ХЗ |
50 |
||
|
Номинальное напряжение |
КВ |
6 |
10 |
35 |
|
|
Макс. рабочее напряжение |
КВ |
6.9 |
11.5 |
40.5 |
|
|
Номинальный ток |
A |
400、630 |
|||
|
Переносной ток |
A |
870 |
|||
|
Власть частота выдерживаемого напряжения фаза-земля, фаза-фаза/изолирующая расстояние |
КВ |
42/48 |
|||
|
Молния импульсное выдерживаемое напряжение фаза-земля, фаза-фаза/изолирующая расстояние |
КВ |
75/85 |
|||
|
Номинальное размыкание при коротком замыкании ток (токоограничивающий предохранитель) |
ТО |
31.5 |
|||
|
Трансформаторный блок |
Номинальное напряжение |
КВ |
6, 10, 35 |
||
|
Номинальная мощность |
КВА |
10-1250 |
|||
|
Диапазон нажатия |
% |
±2×2,5%, ±5% |
|||
|
Группа подключения |
|
Yyn0、Dyn11 |
|||
|
Импедансное напряжение |
% |
4, 4,5, 6, 8 |
|||
|
НН блок |
Номинальное напряжение |
V |
220, 380, 690, 800 |
||
|
Номинальный ток главной цепи |
A |
50-4000 |
|||
|
Текущий филиал |
A |
5-800 |
|||
|
Корпус |
Уровень защиты (обычный продукт) |
|
ВН помещение IP33; Трансформаторная IP23; НН помещение IP33 |
||
|
Уровень шума |
дБ |
≤50 |
|||

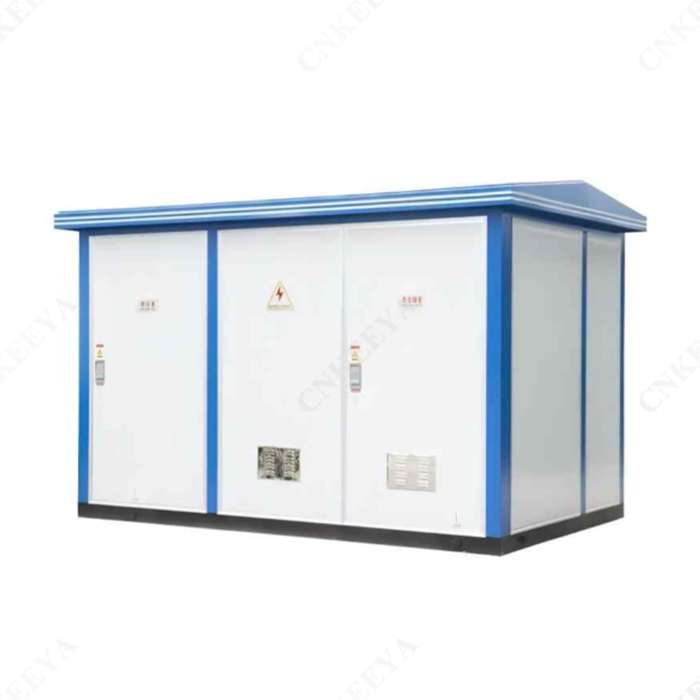

Сборная коробчатая подстанция YB□-12/0,4
1. Крыша
2. Затвор
3. Коробка учета внешнего типа.
4. Подъемное кольцо
5. Швеллерное стальное шасси.
6. Дверь
7. Кирпич, поверхность стены, имитирующая кирпич.
8. Бетонный фундамент
9. Базовое вентиляционное отверстие
При заказе пользователям необходимо предоставить следующую информацию:
● Требования к модели, мощности, количеству, цвету и размеру, а также корпус. материалы; Модель, производительность, группа подключения, диапазон ответвлений и требования к сопротивлению трансформатора;
● Решение первичной проводки на стороне высокого и низкого напряжения, модель компонентов, технические характеристики и требования; Трансформаторное масло (#25,#45, масло с высокой температурой воспламенения) Требования к конфигурации сети интеллектуальной сети управления питанием или управления имуществом коробочной подстанции;
● Требования к среде обслуживания.
