Композитный переключатель российского типа.

Композитный переключатель российского типа.

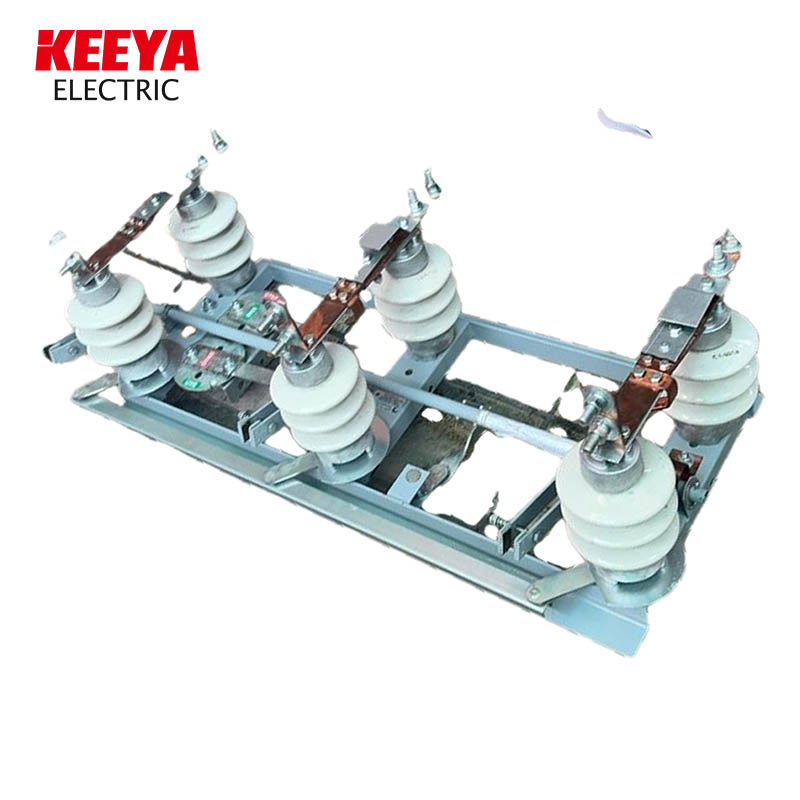

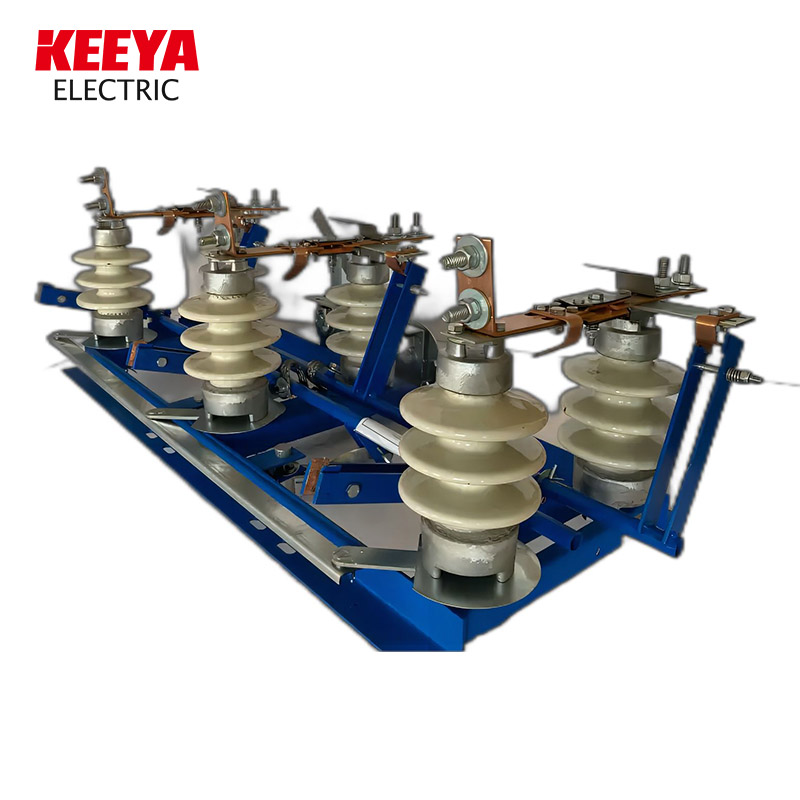

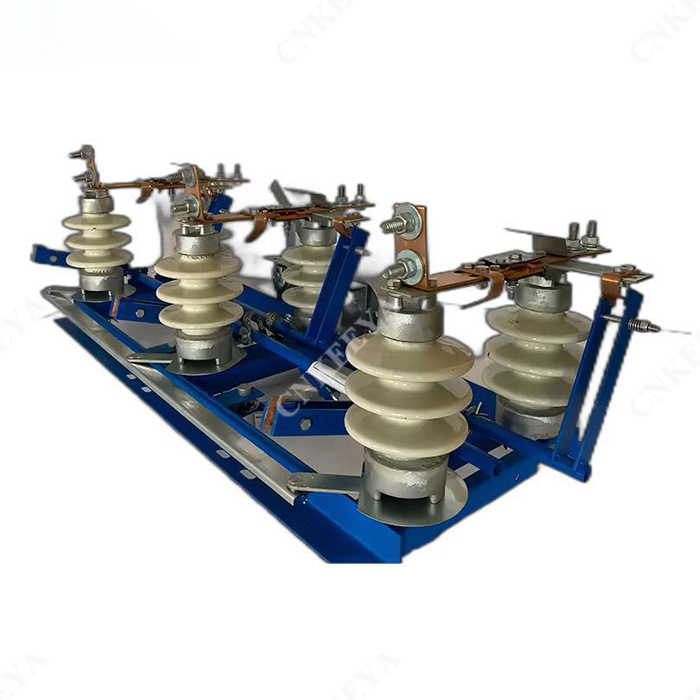

Разъединитель РЛНД-1-10 II/400 УХЛ1 применяется при ремонте и профилактике высоковольтных сетей.

электрические сети или электрооборудование напряжением 10 кВ, обеспечивающие безопасное отключение

напряжение от ранее обесточенных цепей потребителей, при этом все отключенные цепи потребителей

эффективно заземлены.

Технические характеристики:

Номинальное напряжение, кВ........................10

Наивысшее рабочее напряжение, кВ..............12

Номинальный ток, А............................................ 400

Ток термического сопротивления, кА............................10

Ток электродинамического сопротивления, кА........25

По истечении текущего времени потока, поскольку:

- для основных ножей................................................3

- для заземления ножей................................1

Допустимая деформация от проводов в горизонтальной плоскости с учетом

влияние ветра и льда, не более, Н..........200

Путь утечки внешней изоляции, см ..... 30

Наработка на отказ, циклов, B-O............................ 1000

Габаритные размеры, мм.................................1115х485х370

Масса, кг, не более............................................ 35

РЛНД-1-10 II/400 незаменим для:

- включение и выключение напряжения обесточенных участков высоковольтной электрической цепи;

- наличие видимого отсека электрооборудования, в котором имеется необходимость

защищаемое оборудование или ремонт оборудования;

- включение и выключение тока холостого хода сахарных трансформаторов;

- заземление обесточенных участков цепи с использованием стационарных заземлителей.
