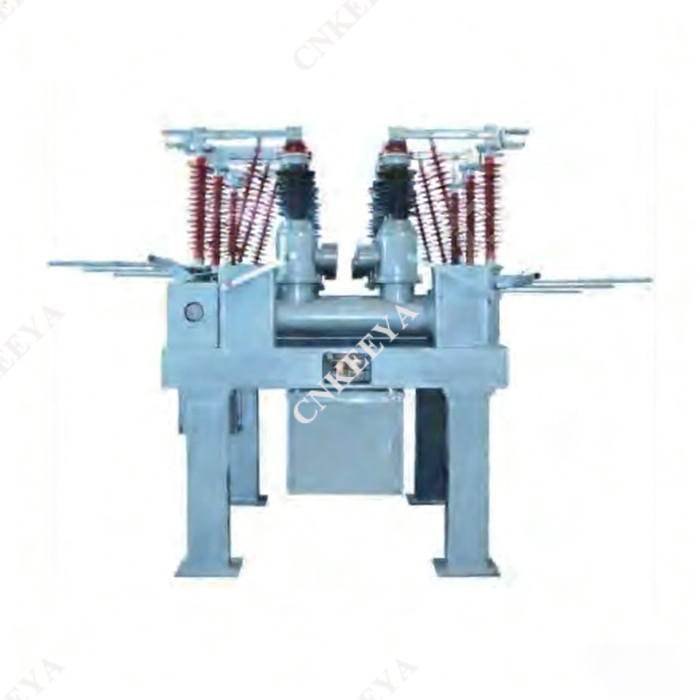

ZWC□-40.5Z/1600A-31,5 кА Комбинированное электрическое устройство открытого типа закрытого типа

Обзор

 1.1 Комбинированное электрическое устройство открытого типа ZWC□-40.5Z/1600A-31,5 кА представляет собой комплексное распределительное устройство, в котором в качестве внешней изоляционной среды используется воздух, а в качестве дугогасительной среды используется газ SF₆. Он применяется для управления и защиты систем передачи и распределения трехфазного переменного тока напряжением 40,5 кВ, а также подходит для использования в качестве связующего выключателя и в сценариях переключения батарей конденсаторов. Этот продукт идеально подходит для городских подстанций, промышленных подстанций и подстанций в горах с ограниченной площадью земли. Он имеет следующие преимущества:

 Автоматические выключатели, разъединители, заземлители, трансформаторы тока, трансформаторы напряжения, ограничители перенапряжения, предохранители, шины и другие компоненты органично интегрированы в заземленные стальные опоры конструкции, имеющие компактную конструкцию.

 Оно занимает всего от 30% до 50% площади оборудования сплит-типа, что экономит землю и снижает затраты на строительство объекта.

 Весь отсек изготавливается на заводе-изготовителе, при этом сборка и пуско-наладочные работы выполняются на заводе и доставляются на место установки целиком, что сокращает период монтажа.

 Используются высокопроизводительные дугогасительные камеры, трансформаторы напряжения, ограничители перенапряжения с композитными изоляторами и разъединители с полностью проверенными характеристиками, что обеспечивает практически необслуживаемую работу и высокую надежность.

 Между ячейками используются самонесущие шины заводского изготовления, что избавляет пользователя от необходимости сооружать несущие каркасы.

 Компоновка является гибкой и адаптируемой к различным режимам проводки.

 Автоматический выключатель можно полностью опустить для технического обслуживания или замены, что сводит к минимуму время отключения электроэнергии, вызванное неисправностями кузова, до менее 3 часов.

 1.2 ZWC□-40.5 оснащен следующими высококачественными компонентами и системами:

 Самоэнергетическая дугогасительная камера с отключающей способностью 31,5кА и общим временем гашения 3 цикла; он имеет простую и надежную конструкцию и может достигать 20-кратного разрушения при полной мощности.

 Цельнопружинный привод CTB, соответствующий требованию «безмасляности» для распределительных устройств; он обладает превосходными механическими характеристиками, компактной конструкцией и высокой надежностью, получил национальные патенты и был удостоен награды как научно-технический продукт.

 Все разъединители оснащены композитными изоляторами и имеют однорычажную конструкцию с прямым поворотом, отличающуюся высокой простотой и надежностью; Используются диспергированные медные контактные пальцы с графитовым посеребрением, обеспечивающие хорошие характеристики структурных напряжений, высокую допустимую токовую нагрузку и работу без технического обслуживания.

 Все открытые металлические детали обработаны передовой антикоррозионной технологией, гарантирующей отсутствие ржавчины в течение 20 лет в условиях общего загрязнения.

 1.3 ZWC□-40.5 соответствует национальным стандартам GB1984-2003, GB11032-89 и GB1985-2004, а также требованиям стандартов Международной электротехнической комиссии (IEC) IEC56, IEC99-4, IEC129 и IEC694. Все остальные внутренние компоненты соответствуют соответствующим стандартным требованиям.

 Структура и принцип работы

 2.1 Этот продукт предназначен для наружного применения. Условия эксплуатации следующие:

 а. Высота над уровнем моря: Не более 2000м (оговаривается при заказе)

 б. Температура окружающей среды: -40℃ ~ +40℃

 в. Относительная влажность: в среднем за день не более 95%, в среднем за месяц не более 90% (при 25 ℃).

 д. Скорость ветра: Не более 35 м/с.

 е. Класс загрязнения: Класс IV, номинальная длина пути утечки более 31 мм/кВ.

 ф. Отсутствие легковоспламеняющихся, взрывоопасных, химически агрессивных сред или сред с сильной вибрацией.

 г. Сейсмическая интенсивность: не выше 8 класса.

 час Толщина ледяного покрытия: Не более 10 мм.
