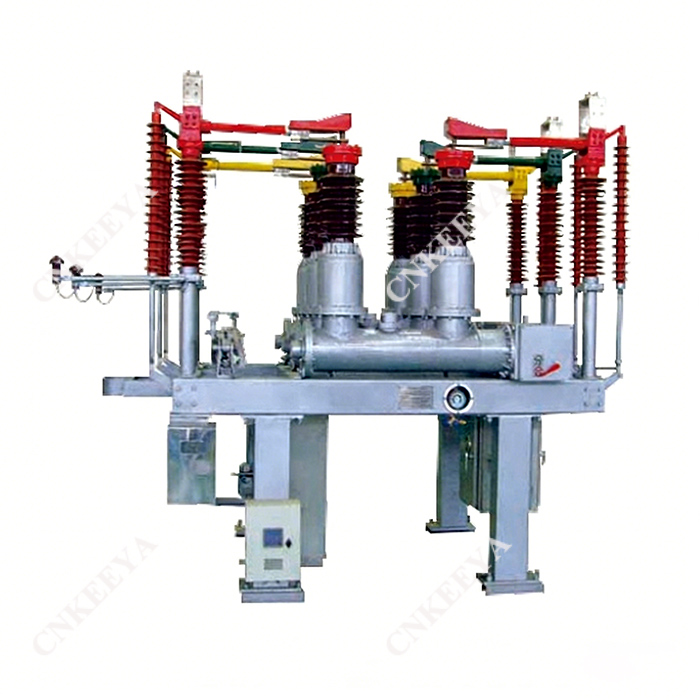

Тип ZCW10-40.5L Закрытый комбинированный электрический аппарат для установки вне помещений

 Обзор

Комбинированное электрическое устройство закрытого типа ZCW10-40.5L представляет собой полный набор комбинированных электроприборов, в которых воздух используется в качестве внешней изоляции. Газ SF6 в качестве среды для гашения дуги. Управление и защита систем передачи и распределения трехфазного переменного тока напряжением 72,5 кВ также может использоваться для подключения автоматических выключателей и размыкания и замыкания батарей конденсаторов. Подходит для городских подстанций, подстанций предприятий и горных подстанций с ограниченным землепользованием.

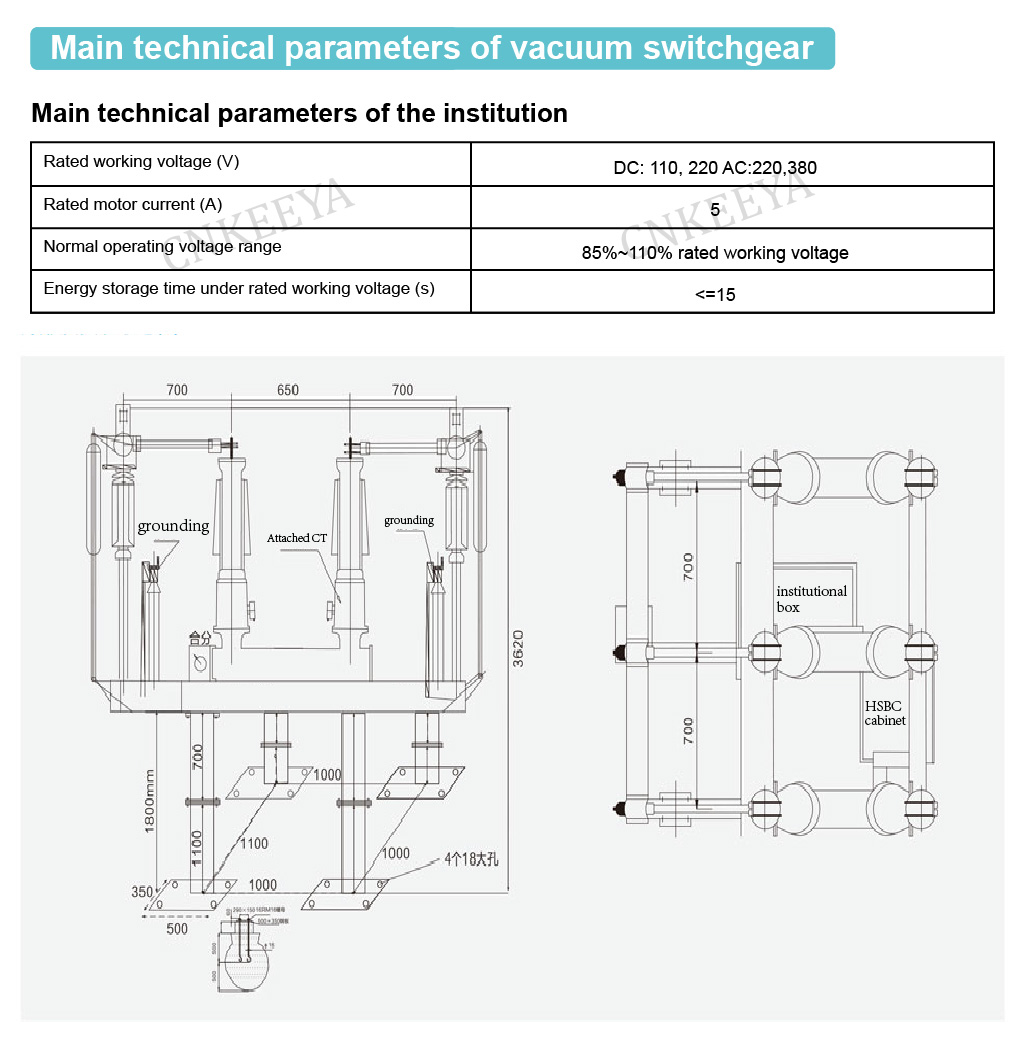

 Структурные характеристики

 Автоматический выключатель представляет собой небольшую напольную конструкцию с баком, оснащенную пружинным механизмом CT35; Механизм устанавливается вместе с основным корпусом, имеет простую установку, удобную отладку, надежную работу и подходит для частой эксплуатации; Срок службы учреждения составляет более 10000 раз;

 При использовании конструкции для гашения дуги со сжатым воздухом отключающая способность особенно высока: совокупный разрыв 12 раз при токе 40 кА, что является рекордом самого высокого уровня в Китае;

 Надежное уплотнение. Динамическое уплотнение с использованием уплотнительных прокладок оснащено V-образным уплотнительным кольцом со структурой компенсации давления пружины, а плата вторичной проводки трансформатора изготовлена ​​совместным предприятием с годовой скоростью утечки воздуха менее 0,5%;

 Внутренний трансформатор тока изготовлен из микрокристаллического сплава с высокой магнитной проницаемостью, с уровнем точности 0,2 или 0,2 секунды. По желанию пользователя можно подключить 12 трансформаторов. Подходит для незагруженной линии длиной 50 километров без повторного зажигания.

 Инструкции по заказу

 Модель и характеристики автоматического выключателя;

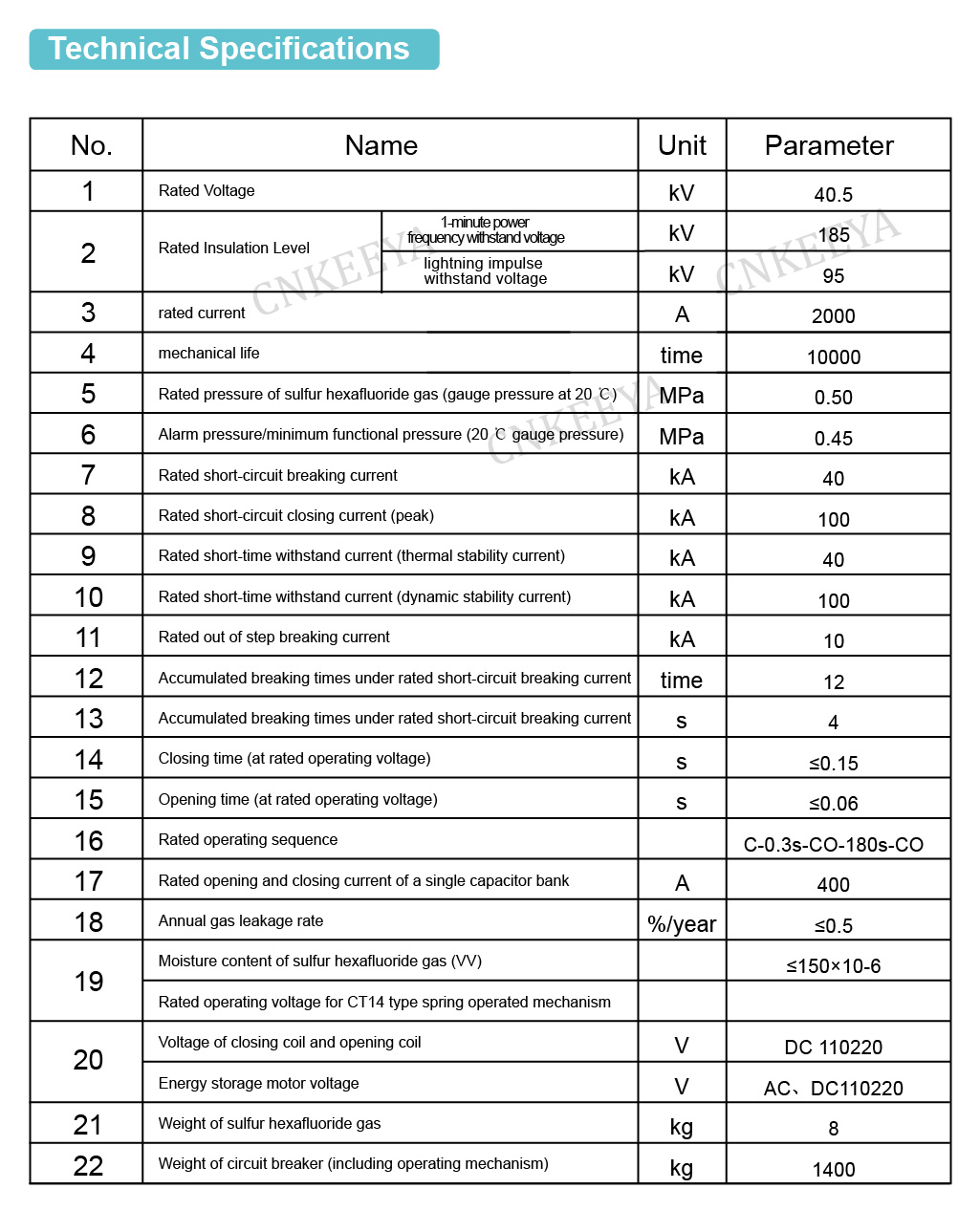

 Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)

 Условия окружающей среды для использования (температура окружающей среды, высота над уровнем моря, уровень загрязнения окружающей среды);

 Рабочее напряжение приводного механизма и напряжение двигателя;

 Количество, коэффициент тока, сочетание уровней и вторичная нагрузка внутренних или внешних трансформаторов тока; Наименования и количество запасных частей, специального инструмента и оборудования (заказываются отдельно).
