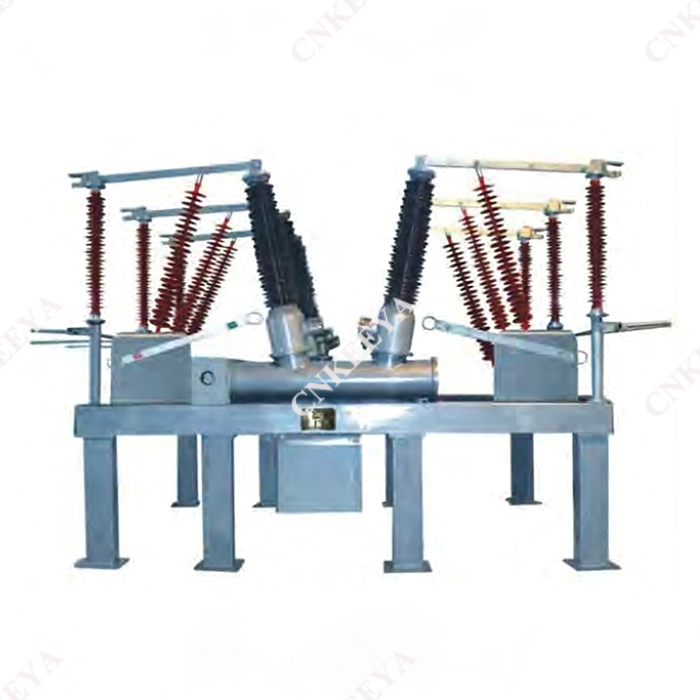

ZCW□-126/L Композиционный аппарат открытого типа на основе гексафторида серы

 Обзор

 1.1ZCW□-126/L Композитный аппарат открытого типа на основе гексафторида серы представляет собой полный набор комбинированных электрических устройств, в которых в качестве внешней изоляции используется воздух. Газ SF6 в качестве среды для гашения дуги. Управление и защита систем передачи и распределения трехфазного переменного тока напряжением 126 кВ также может использоваться в ситуациях, когда подключены автоматические выключатели и батареи конденсаторов. Подходит для городских подстанций, подстанций предприятий и горных подстанций с ограниченным землепользованием. Этот продукт имеет следующие характеристики:

 1) Органично объедините автоматические выключатели, разъединители, заземлители, трансформаторы тока, элегазовые трансформаторы напряжения, грозовые разрядники, шины и другие компоненты на заземленном кронштейне стальной конструкции, в результате чего образуется компактная конструкция.

 2) Он занимает всего 30–50% площади сплит-типа и обладает характеристиками экономии земли и снижения затрат на проект.

 3) Весь интервал изготавливается на заводе, собирается и отлаживается перед отправкой с завода и транспортируется к месту установки целиком для сокращения цикла монтажа.

 4) Использование высокопроизводительных дугогасительных камер, элегазовых трансформаторов напряжения и молниеотводов с композитными изоляторами с минимальным обслуживанием и высокой надежностью.

 5) Сборные самонесущие шины на заводах перегородок не требуют стальных каркасов или изоляторов.

 6) Гибкая компоновка и возможность использования различных методов подключения.

 1.2 ZCW10 оснащен оптимизированной камерой гашения дуги с автономным питанием и пружинным механизмом CT10-A.

 1.3 ZCW10 соответствует национальным стандартам GB1984-2003, GB11032-89, GB1985-2004 и требованиям IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 и IEC 60694:2002. Все остальные внутренние компоненты соответствуют требованиям национальных стандартов.
