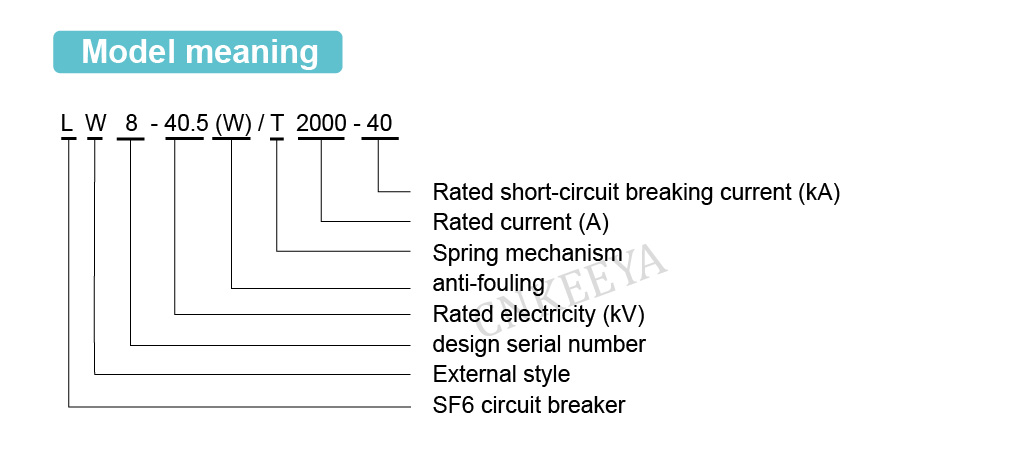

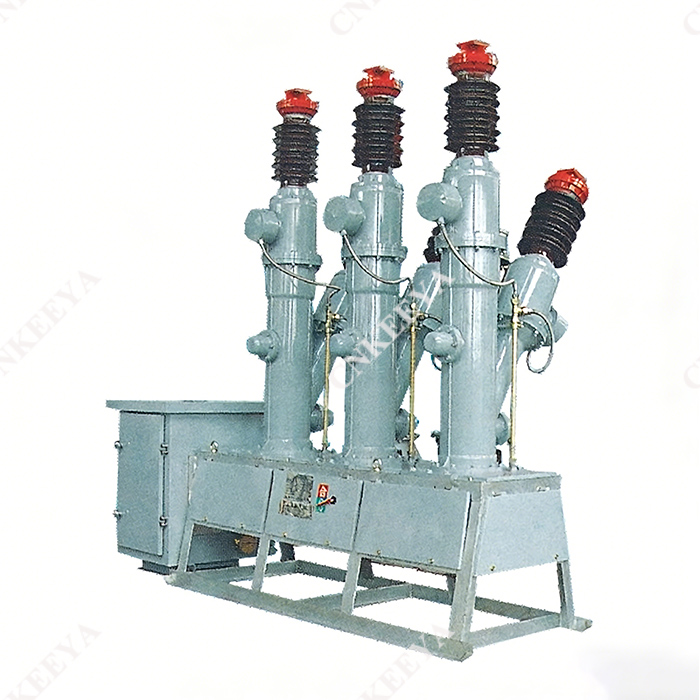

LW8(A)-40.5 Высоковольтный автоматический выключатель на основе гексафторида серы для наружного применения

 Обзор

 LW8(A)-40.5 Высоковольтный автоматический выключатель на основе гексафторида серы для наружного применения представляет собой трехфазный высоковольтный электрический прибор переменного тока частотой 50 Гц для наружного применения, в котором в качестве дугогасительной и изоляционной среды используется элегаз SF6, используется конструкция гашения дуги напорного типа и высокая отключающая способность. Он может широко использоваться в энергосистемах с номинальным напряжением 40,5 кВ в качестве подстанции, номинального тока открытия и закрытия электростанции, тока короткого замыкания, а также может использоваться в качестве соединительного выключателя и батареи конденсаторов. Внутренний трансформатор тока предназначен для целей измерения и защиты и является модернизированной версией автоматического выключателя.

 Структурные характеристики

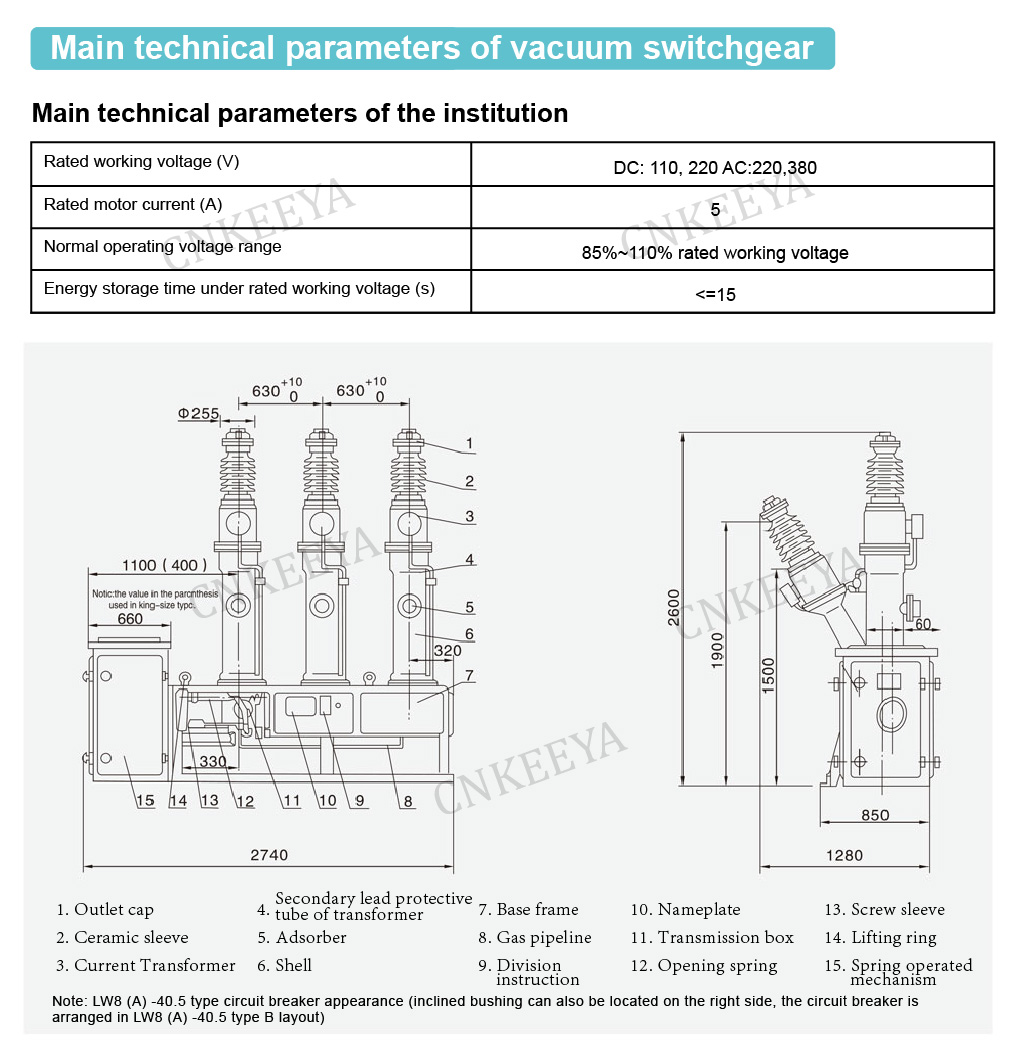

 Автоматический выключатель представляет собой небольшую напольную конструкцию с баком, оснащенную пружинным механизмом CT14; Механизм устанавливается вместе с основным корпусом, имеет простую установку, удобную отладку, надежную работу и подходит для частой эксплуатации; Срок службы учреждения составляет более 3000 раз;

 При использовании конструкции для гашения дуги со сжатым воздухом отключающая способность особенно высока: совокупный разрыв 12 раз при токе 40 кА, что является рекордом самого высокого уровня в Китае;

 Надежное уплотнение. Используя уплотнительные прокладки, динамическое уплотнение оснащено V-образным уплотнительным кольцом со структурой компенсации давления пружины, а плата вторичной проводки трансформатора предоставлена ​​совместным предприятием, чтобы обеспечить годовую скорость утечки воздуха менее 0,5%;

 Внутренний трансформатор тока изготовлен из микрокристаллического сплава с высокой магнитной проницаемостью, с уровнем точности 0,2 или 0,2 секунды. По желанию пользователя можно подключить 12 трансформаторов. Подходит для незагруженной линии длиной 50 километров без повторного зажигания.
