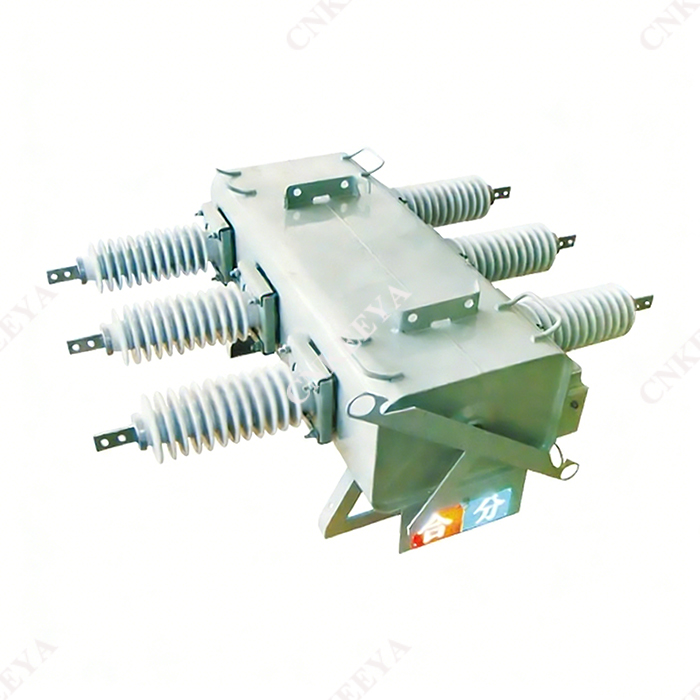

LW□-12 Первичный и вторичный интегрированный автоматический выключатель SF₆

 Основные конструктивные особенности

 LW□-12 Первичный и вторичный интегрированный автоматический выключатель SF₆, который использует силу магнитного поля, воспринимаемую током дуги, чтобы заставить дугу вращаться с высокой скоростью на определенном участке. Благодаря относительно небольшому весу дуги она постепенно удлиняется и непрерывно контактирует со свежим элегазом при высокоскоростном вращении, охлаждается и гасится. Преимуществом автоматического выключателя этого типа является способность гашения сильной дуги, длительный электрический срок службы, отсутствие прерывания тока при отключении малых токов и отсутствие перенапряжения во время работы. При этом он требует меньше эксплуатационной мощности и обладает высокой надежностью.

 В автоматическом выключателе используется миниатюрный пружинный механизм, который обладает преимуществами надежной работы, длительного механического срока службы и простоты управления. Пружинный механизм может накапливать энергию вручную или электрически, открываться и закрываться вручную или электрически, а также имеет функцию повторного закрытия.

 Материал коробки автоматического выключателя изготовлен из сваренной нержавеющей стали марки 304 толщиной 3 мм, имеет полностью герметичную конструкцию и уровень защиты не ниже IP67; На коробке имеются легко наблюдаемые и очевидные индикаторы положения открытия и закрытия, а также индикаторы состояния накопителя энергии, которые надежно связаны с приводным механизмом и имеют надежное индикационное действие. Коробка оснащена ручкой, позволяющей не выдергивать кабельный канал.
