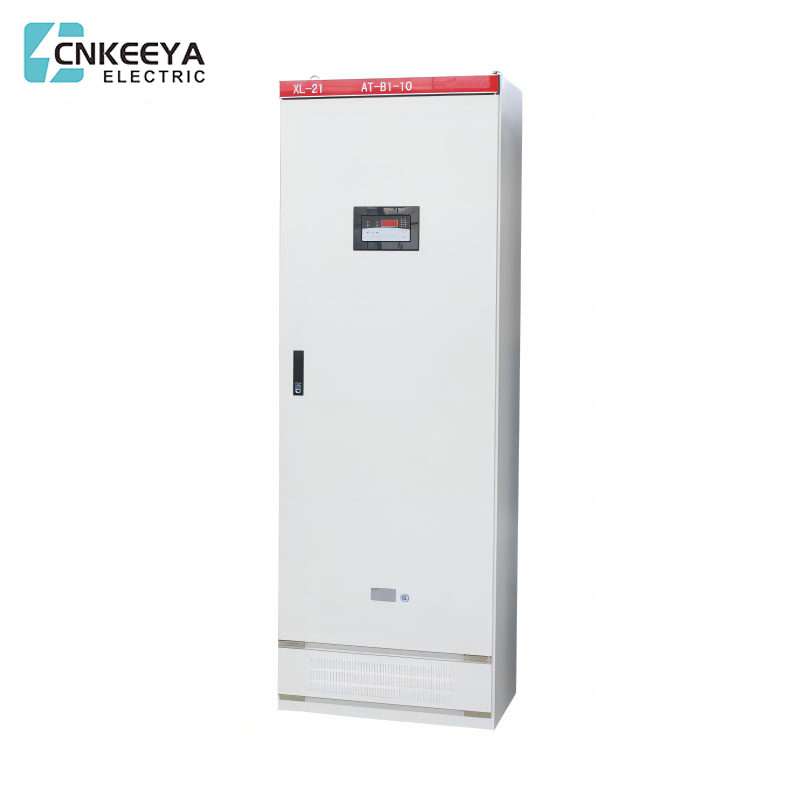

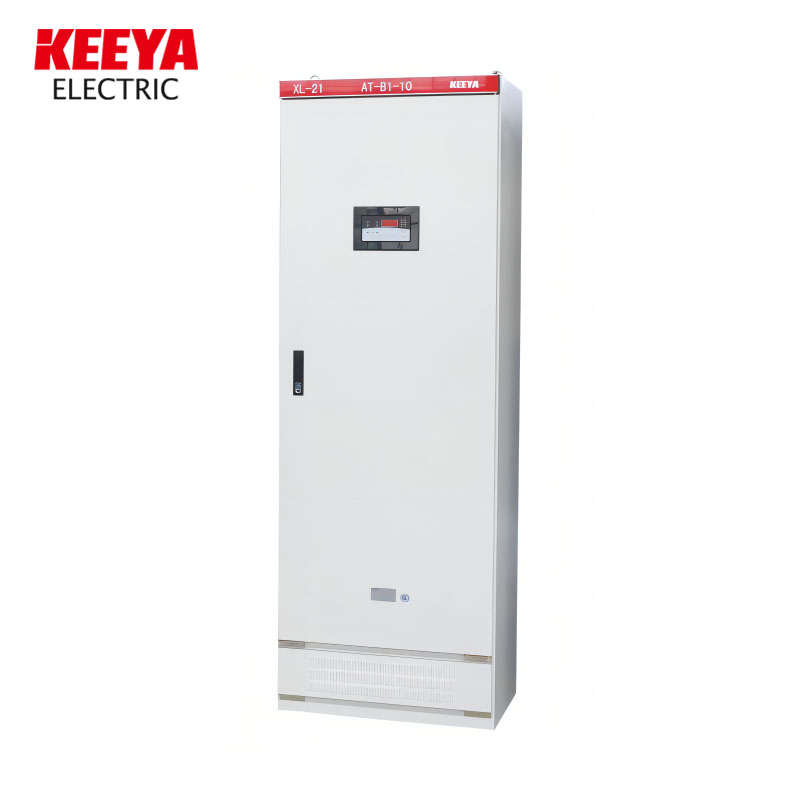

Шкаф распределения и управления низкого напряжения XL-21
  • Шкаф распределения и управления низкого напряжения XL-21Шкаф распределения и управления низкого напряжения XL-21

Шкаф распределения и управления низкого напряжения XL-21

Как ведущий поставщик, Keeya гордится тем, что предлагает исключительные решения для распределения электроэнергии с помощью своих низковольтных распределительных шкафов и шкафов управления XL-21. Компания Keeya, известная своей приверженностью высокому качеству, гарантирует, что каждый шкаф соответствует строгим стандартам, обеспечивая надежный и эффективный контроль над системами низкого напряжения. Продукция Keeya, ориентированная на точное машиностроение, является свидетельством их стремления к совершенству в области распределения электроэнергии, что делает их надежным выбором для тех, кто ищет решения высшего уровня для своих шкафов управления.

Модель: XL-21

Отправить запрос

Описание продукта

Keeya, признанный поставщик высшего уровня, превосходно поставляет высококачественные низковольтные распределительные шкафы и шкафы управления XL-21, обеспечивающие беспрецедентную точность и надежность в системах распределения электроэнергии.

Новый силовой ящик XL-21 широко используется на электростанциях, а также на промышленных и горнодобывающих предприятиях. Он используется для распределения электроэнергии или освещения в трехфазном переменном токе напряжением ниже 500 В с трехфазными трехпроводными, трехфазными четырехпроводными, трехфазными пятипроводными и т. д. в системах распределения электроэнергии, таких как установка в помещении у стены, работа перед экраном и обслуживание перед экраном; Корпус коробки представляет собой полностью закрытую конструкцию, собранную из материалов С-образной или 8МФ-образной формы. В коробке использован новый тип поворотного разъединителя нагрузки, который может работать под нагрузкой. Передняя дверь оборудована приборами, указывающими напряжение и ток, а также сигнальными лампочками, кнопками, переключателями и другими основными компонентами. В распределительной коробке используются новые компоненты собственной разработки, компактная конструкция, красивый внешний вид, удобное обслуживание и различные решения для проводки на выбор пользователей. Это идеальный продукт для замены старого блока питания XL-21.


Использовать среду

● Температура окружающей среды: -5℃~+40℃, средняя температура в течение 24 часов не превышает +35℃.

● Высота над уровнем моря: не более 2000м.

● Относительная влажность: не более 50% при температуре окружающего воздуха +40 ℃; Более высокая относительная влажность возможна при более низких температурах (например: 90% при +20℃), принимая во внимание допустимые изменения температуры. Произвести умеренную конденсацию.

● При установке оборудования наклон от вертикальной плоскости не должен превышать 5°.

● Оборудование должно быть установлено в месте, где нет сильной вибрации, ударов и коррозии.

Примечание. Если вы превышаете вышеуказанные условия, вы можете проконсультироваться с нашей компанией.


Технический параметр

Серия №.

Имя

Единица

Ценить

1

Номинальное напряжение главной цепи

V

переменного тока: 380

2

Номинальное напряжение вспомогательной цепи

V

AC: 220,380

3

Номинальная частота

ХЗ

50

4

Номинальное напряжение изоляции

V

660

5

Номинальный ток

A

≤ 800 А


XL-21 Новая серия блоков питания

Меры предосторожности при монтаже, приемке и вводе в эксплуатацию

После прибытия продукта сначала проверьте, цела ли и не повреждена ли упаковка. Если обнаружена какая-либо проблема, пожалуйста, сообщите об этом в соответствующий отдел, чтобы выяснить причину. Продукты, которые не установлены немедленно, их следует поместить в подходящее место в соответствии с нормальные условия эксплуатации.

● Основной стальной швеллер и болты для установки изделия подготавливаются пользователем, а соединительное отверстие между основным стальным швеллером и корпусом шкафа (см. Рисунок 1)

● После установки продукта проведите проверки и испытания перед вводом его в эксплуатацию.

● Проверьте, не снята ли с корпуса шкафа многослойная лакокрасочная пленка, а также является ли корпус сухим и чистым;

● Является ли включение-выключение основных электроприборов и вспомогательных контактов надежным и точным;

● Соответствует ли принцип выбора и подключения основных компонентов схематическому рисунку;

● Используйте мегаомметр на 500 В с сопротивлением изоляции не менее 1М2. При измерении обратите внимание на то, чтобы отсоединить проводку электронных компонентов, не выдерживающих напряжения.

● Меры предосторожности при использовании

После многократного включения и выключения низковольтного воздушного выключателя это приведет к ожогам главных контактов и образованию углеродных материалов, что приведет к увеличению сопротивления контактов. Универсальный низковольтный воздушный выключатель следует регулярно обслуживать и ремонтировать в соответствии с требованиями его инструкции по эксплуатации.


ФОРМА КОРОБКИ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

A B C D H
800 (600) опционально 500 (400) опционально 650(450) 450(350) 1800(1600) опционально

● Все модели продукта (включая номер решения главной цепи и номер плана вспомогательной цепи).

● Схема основной цепи, схема компоновки шкафа.

● Принципиальная электрическая схема вспомогательной цепи.

● Список компонентов шкафа (характеристики основной шины).

● Цвет шкафа (если не требуется, он поставляется в бежево-сером цвете) и размер шкафа. Другие особые требования, не соответствующие нормальным условиям эксплуатации изделия.
