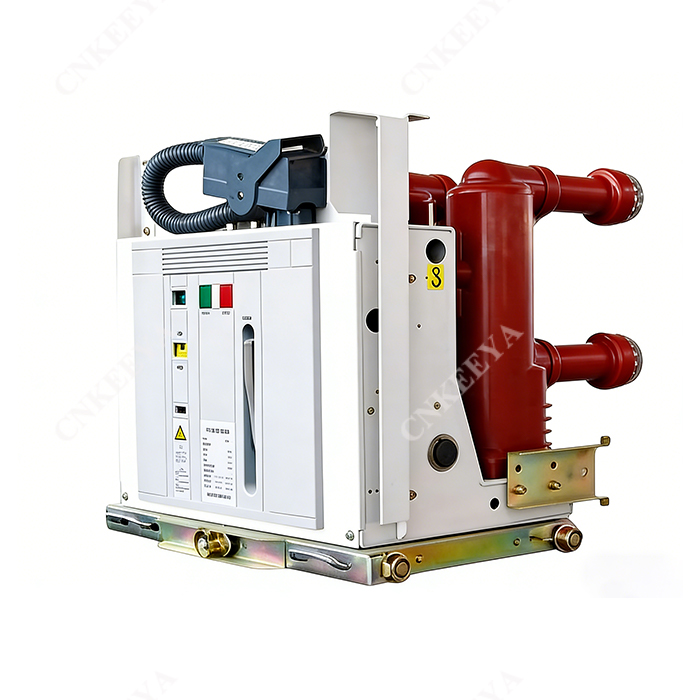

Вакуумный выключатель VIB-12 для установки внутри помещений с боковым приводом

Общее описание

Основное использование с учетом условий окружающей среды

Внутренний вакуумный выключатель с боковым рабочим механизмом VIB-12 (далее именуемый вакуумным выключателем) используется для номинального напряжения 12 кВ и компонентов оборудования внутреннего выключателя переменного тока частотой 50 Гц. Продукция соответствует стандарту GB 1984-2003 HV AC Vacuum Breaker, JB3855-19963.6 ~ 40,5 кВ Внутренний вакуумный выключатель переменного тока, DLT 403-2000 Заказать техническое состояние вакуумного выключателя 12 кВ ~ 40,5 кВ и вакуумного выключателя высокого напряжения переменного тока IEC62271-100: 2001 и т. Д. Автоматический выключатель, используемый в качестве устройства защиты и управления силовой конструкцией в электрических сетях, а также на промышленных и горнодобывающих предприятиях, может использоваться для переключения различных типов нагрузки, частой работы и многократного отключения тока короткого замыкания.

Этот тип VCB использует новый тип рабочего механизма VCB. Встроить вакуумный прерыватель и компоненты главной цепи в единое целое, приняв в качестве первичной части встроенный полюс международного бренда, чтобы защитить вакуумный прерыватель от аварий, пыли и влаги. Он обладает хорошей адаптивностью к окружающей среде, что значительно снижает затраты на эксплуатацию и техническое обслуживание и обеспечивает отсутствие необходимости в обслуживании первичной части и минимальное обслуживание рабочего механизма. Интегрированная конструкция рабочего механизма и корпуса VCB прошла типовые испытания. Он имеет уровень электрической выносливости уровня E2 и уровень механической прочности M2, используется как фиксированный блок, а также с выдвижным блоком путем подбора специального специализированного устройства. Вставной механизм. В VCB фиксированного типа можно добавить соответствующую блокировку для соответствия распределительным устройствам фиксированного типа типа XGN2, GG1A и GGX.

Применение условий окружающей среды

1. Температура окружающей среды: Макс. температура: + 40 ℃, средняя температура в течение 24 часов не должна превышать 35 ℃. Мин. температура: -20 ℃.

2. Относительная влажность: средняя относительная влажность в день; ≤95%.

Средняя относительная влажность в месяц: ≤90%

Среднее давление пара в день: ≤2,2 кПа.

Среднее давление пара в месяц: ≤1,8 кПа.

3. Высота над уровнем моря: ≤2000 м.

4. Интенсивность землетрясения: не превышает 8 градусов.

5. Его следует устанавливать в месте, где нет пыли, огня, химической эрозии, взрывов, паров и солевых брызг.

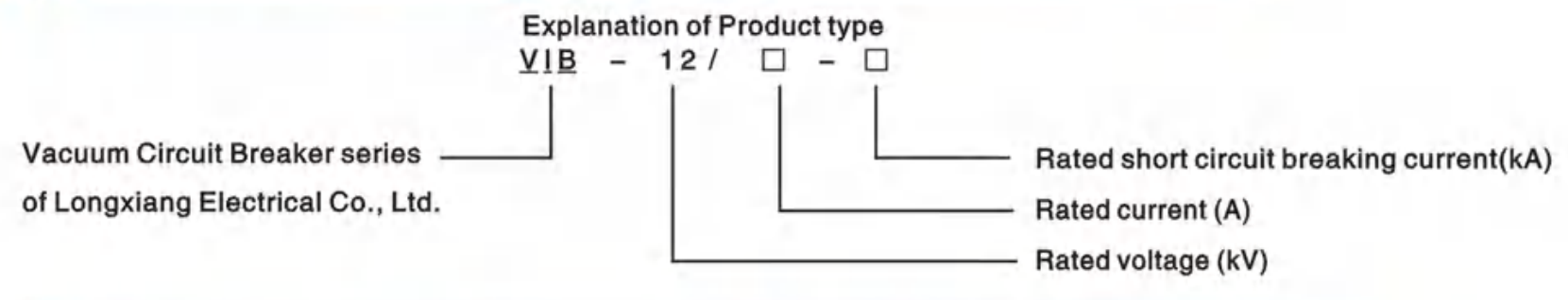

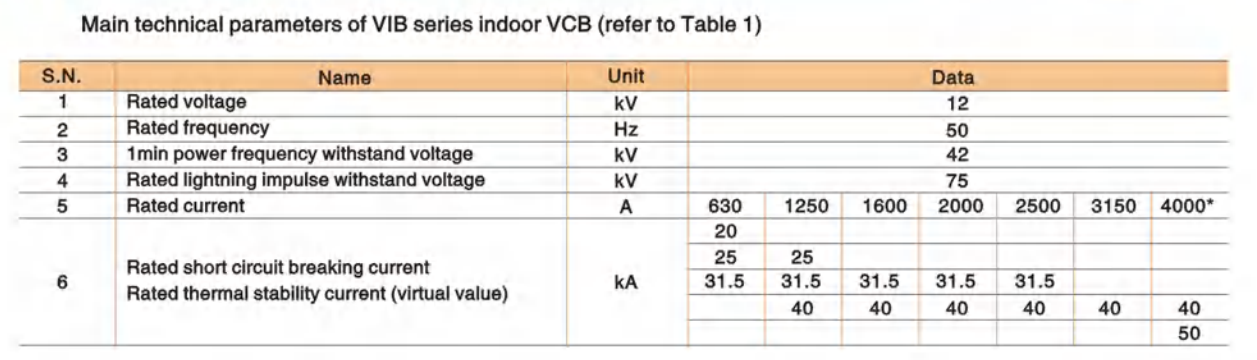

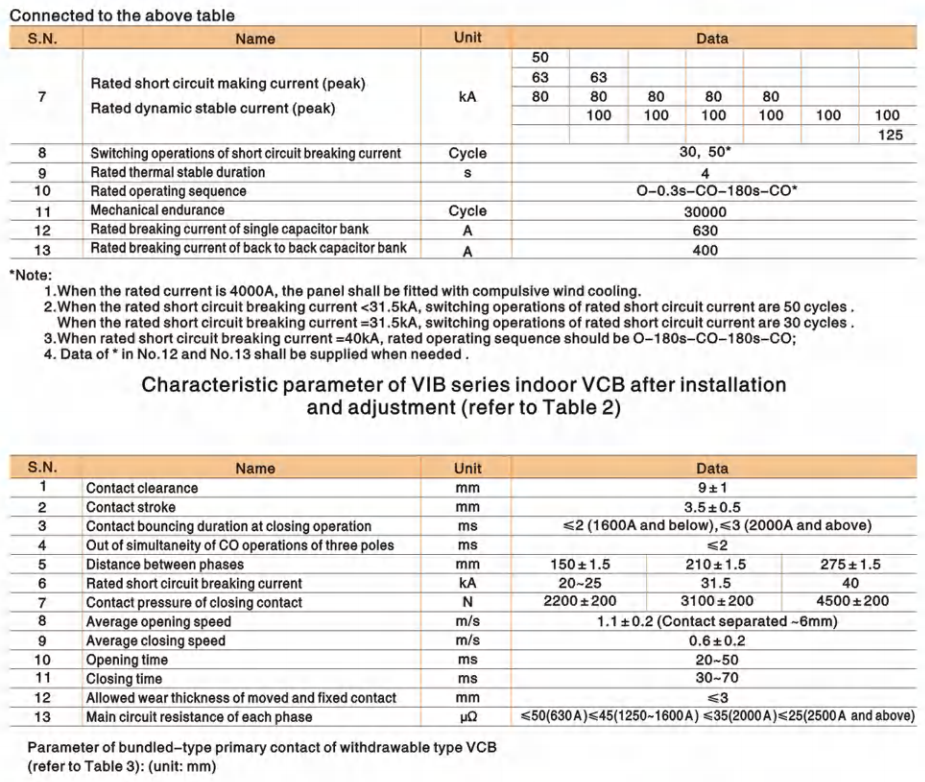

Технический параметр

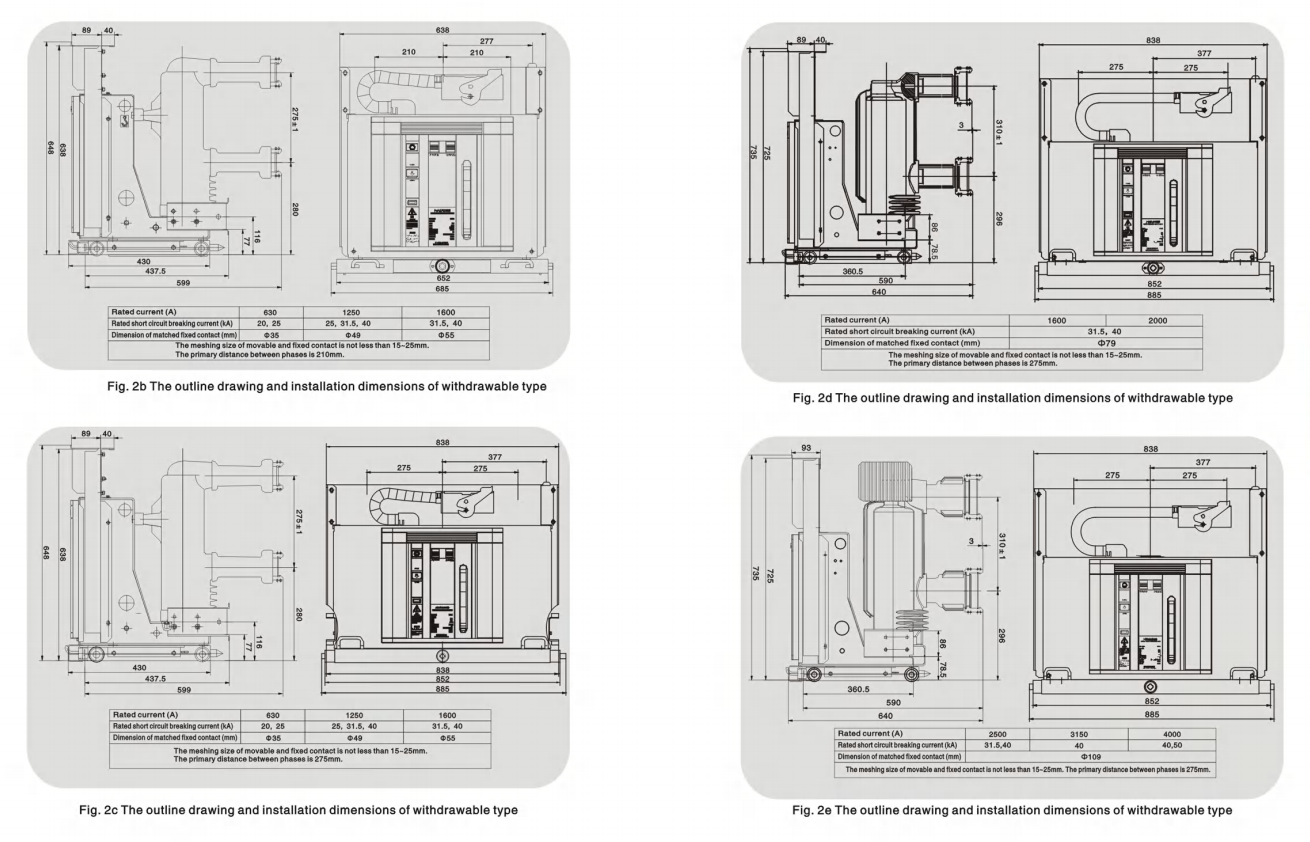

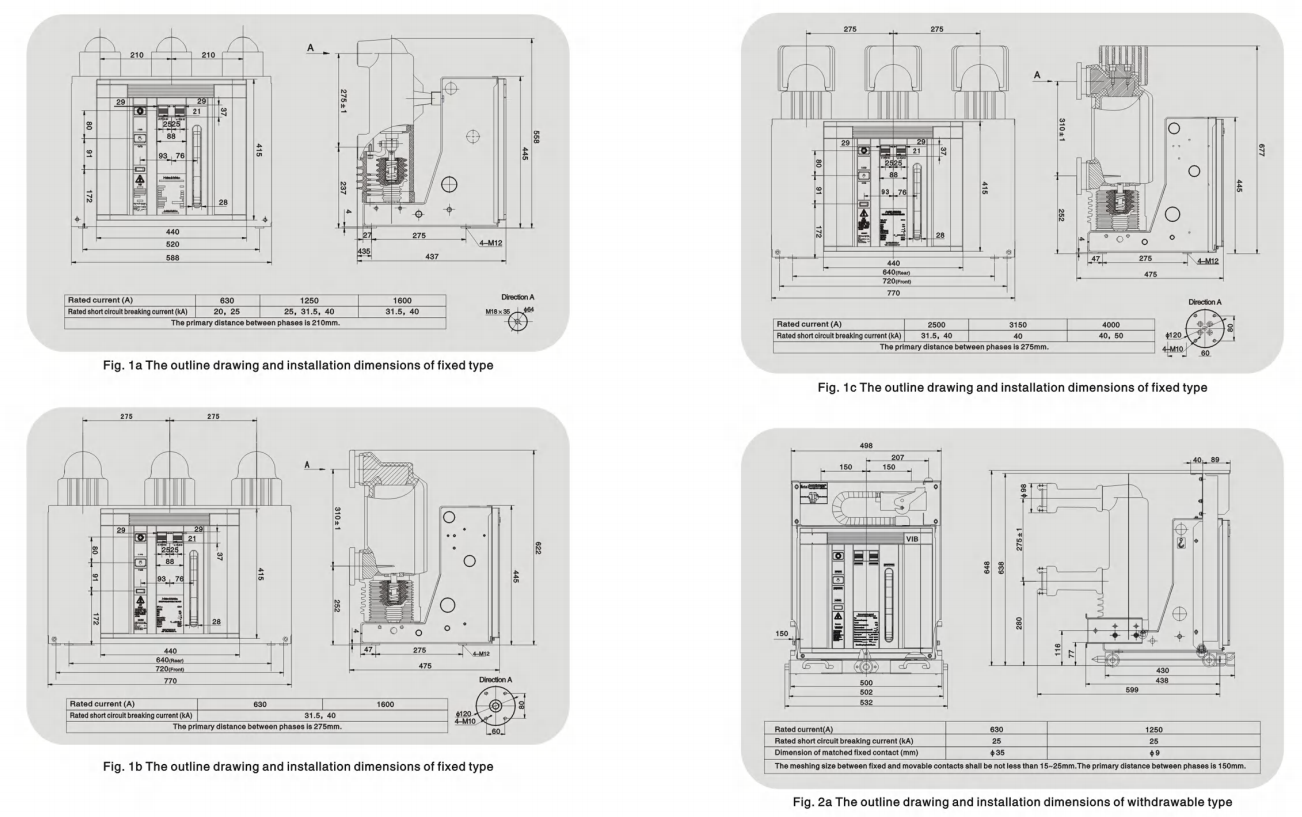

Габаритный чертеж и установочные размеры

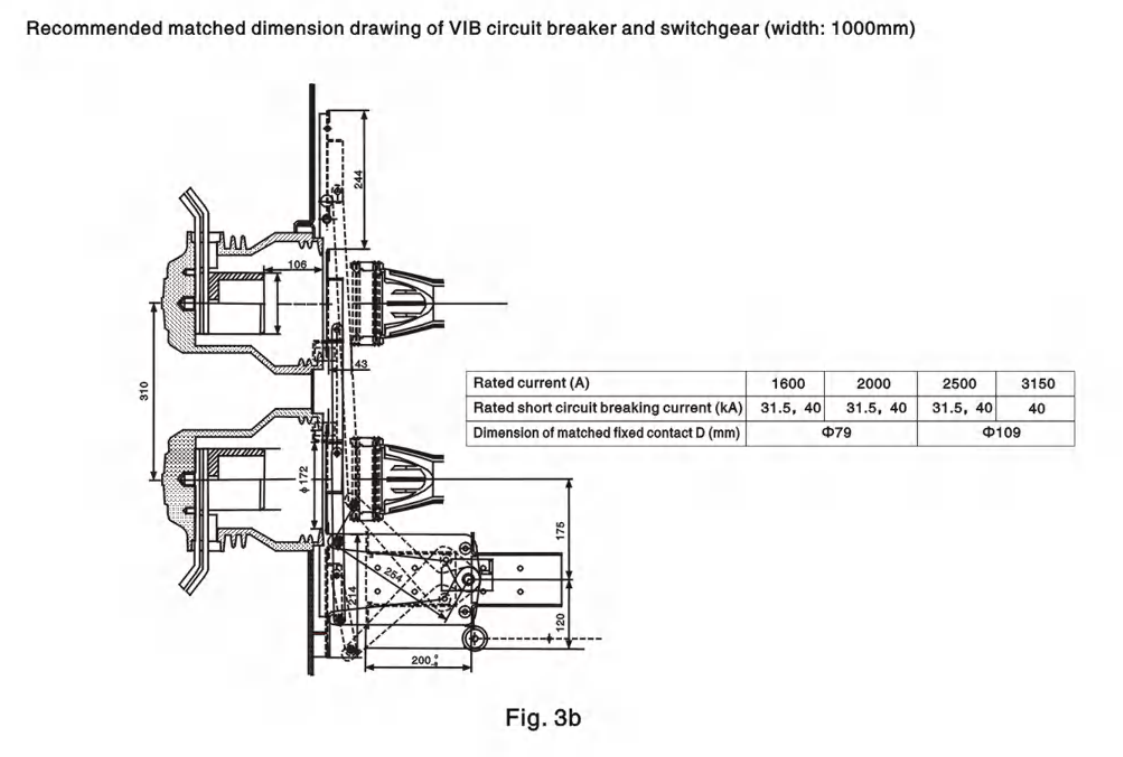

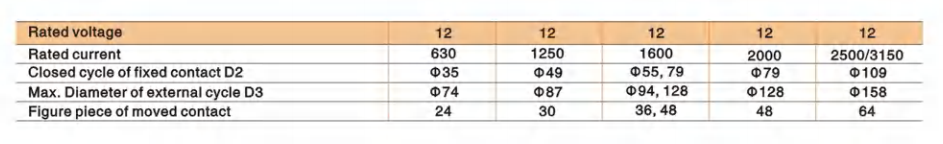

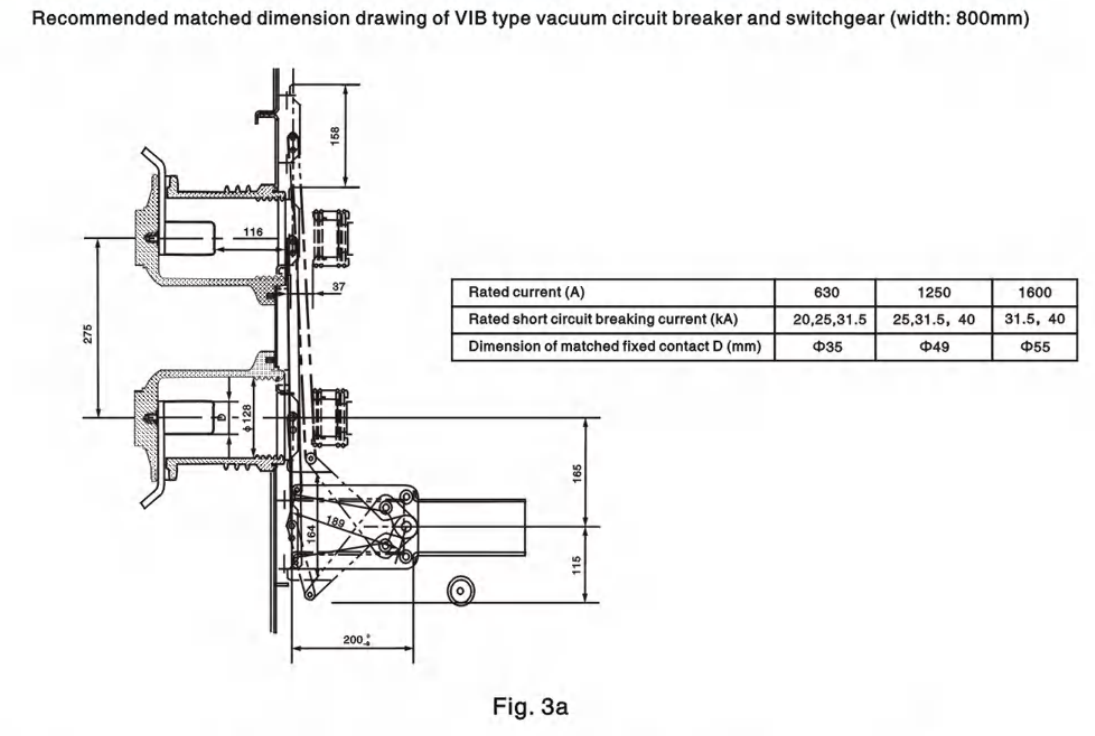

Рекомендуемые согласованные размеры VCB и распределительного устройства
