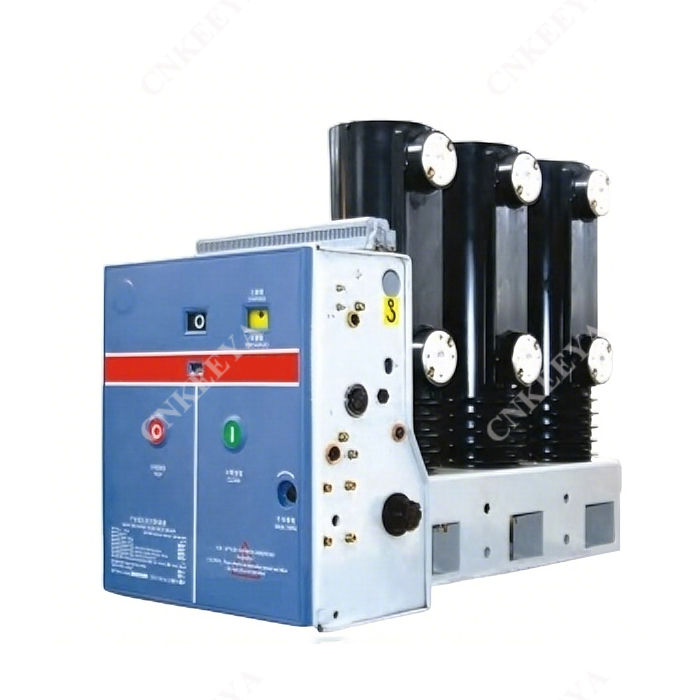

VS1/R-12 Внутренний вакуумный выключатель с боковым приводом

CNKEEYA, VS1/R-12 Вакуумный автоматический выключатель для внутреннего применения с боковым приводом, авторитетный производитель из Китая, специализируется на производстве высококачественных вакуумных выключателей для внутреннего применения. Стремясь к совершенству, CNKEEYA зарекомендовала себя как надежный поставщик в отрасли электрооборудования. Наша продукция известна своим исключительным качеством и надежностью.

Отправить запрос

Описание продукта

Общее описание

Вакуумный автоматический выключатель для внутреннего применения VS1/R-12 с боковым механизмом управления с боковым механизмом управления использует пружину для хранения энергии. Приводным механизмом можно управлять двумя способами: ручным и электроприводом. Характеристики соответствуют GB 1984-2003 Высоковольтный автоматический выключатель переменного тока, JB 3855-1996 Высоковольтный автоматический выключатель переменного тока для внутреннего использования 3,6-4,5 кВ и стандарту IEC 62271-100:2001 Высоковольтный автоматический выключатель переменного тока.

Применение условий окружающей среды

Температура окружающей среды: -15℃~+40℃.

2. Влажность окружающей среды: средняя влажность за день должна составлять не более 95%, средняя влажность за месяц - не более 90%.

3. Давление насыщенного пара: среднее дневное давление должно быть не более 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа.

4.Высота над уровнем моря: 1000 м.

5.Интенсивность землетрясения: не превышает 8 градусов.

6. Его следует устанавливать в местах, где нет пожара, взрыва, серьезной грязи, химической эрозии и сильной вибрации.

Основная техническая спецификация

С.Н.	Имя	Единица	Данные
1	Номинальное напряжение	кВ	12
2	Номинальное выдерживаемое напряжение промышленной частоты	кВ	42
3	Номинальное выдерживаемое напряжение грозового импульса	кВ	75
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630	1250	1600
6	Номинальный ток отключения при коротком замыкании	кВ	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Номинальный пиковый выдерживаемый ток	кВ	50	50
			63	63	63
			80	80	80
				100	100
8	Сопротивление проводящей цепи каждой фазы	мкОм	≤40	≤35
9	Зазор между открытыми контактами	мм	11±1
10	За путешествие	мм	3±0,5
11	Длительность дребезга контакта при замыкании	РС	≤2
12	Из-за одновременности работы ЦО трех полюсов		≤2
13	Время работы		≤50
14	Время закрытия		≤100
15	Средняя скорость открытия	РС	0,9~1,3
16	Средняя скорость закрытия	РС	0,4～0,8
17	Компонент постоянного тока		50% (Макс.)
18	Механическая выносливость	Цикл	10000

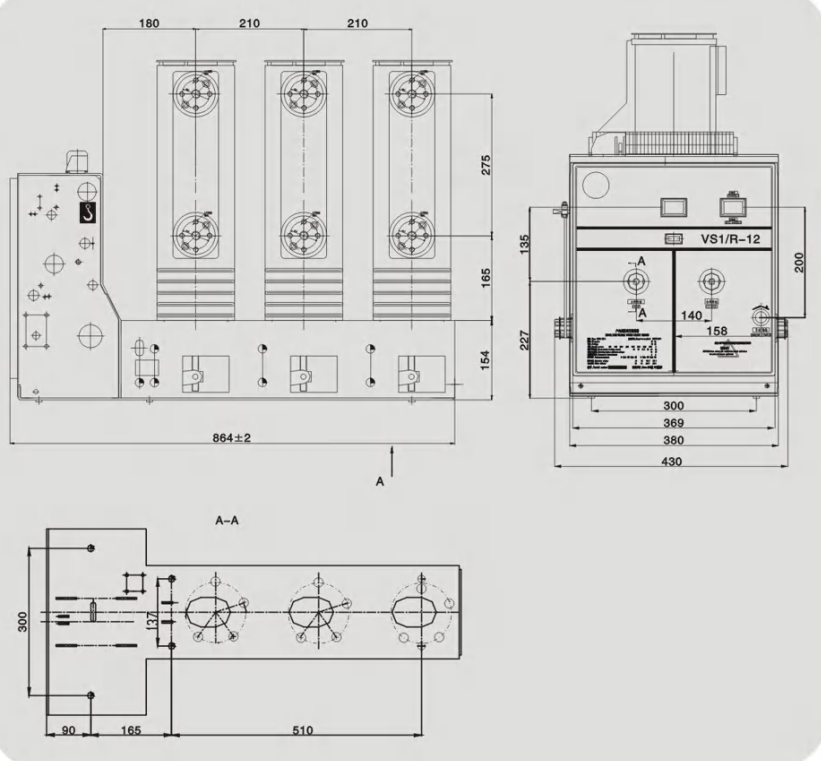

Общий контурный рисунок

Для заказа необходима следующая информация

VCB Полный тип, основные технические характеристики, расстояние между фазами и количеством.

Тип и характеристики рабочего напряжения.

Наименование и количество запчастей.

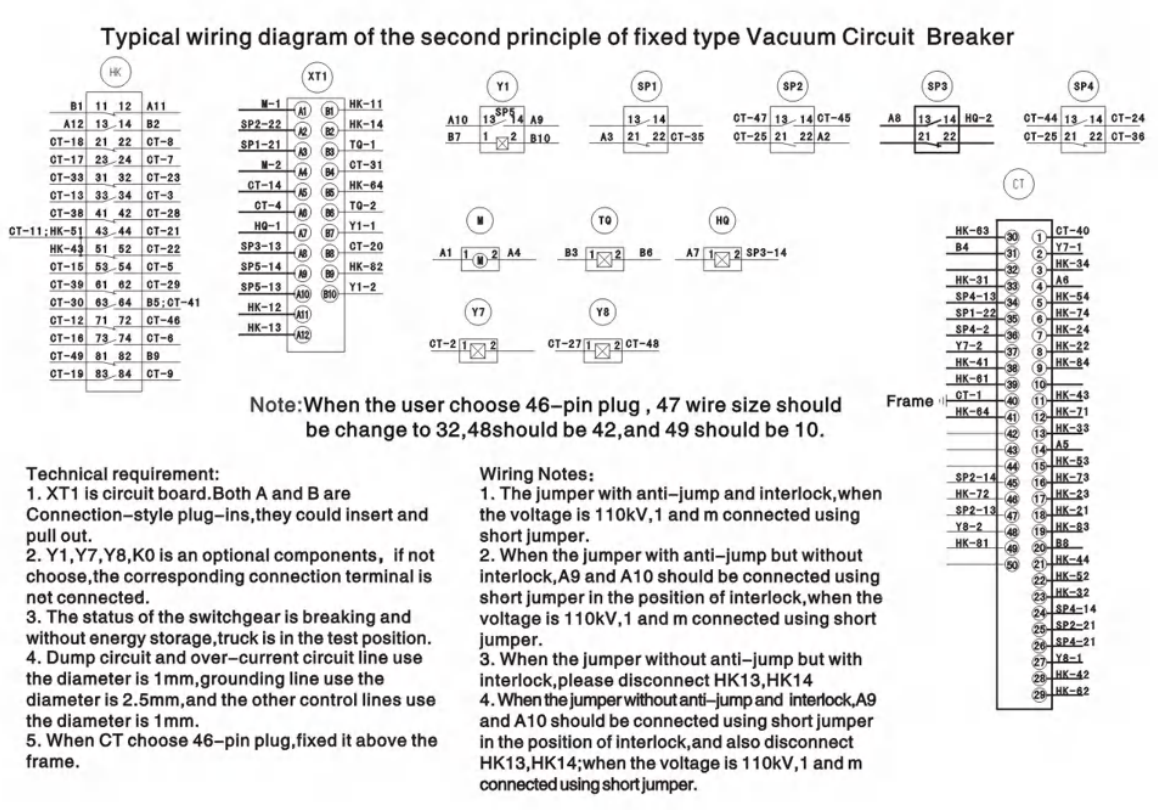

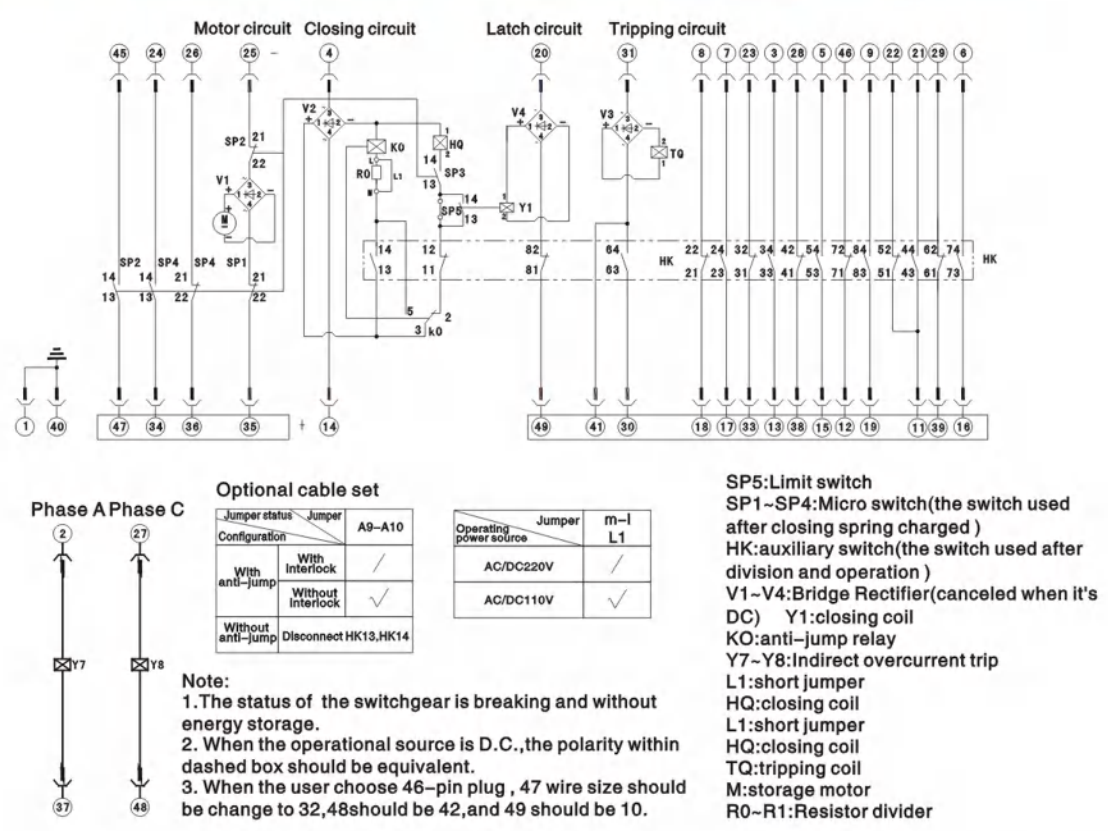

Общий чертеж Типовая схема подключения второго принципа
