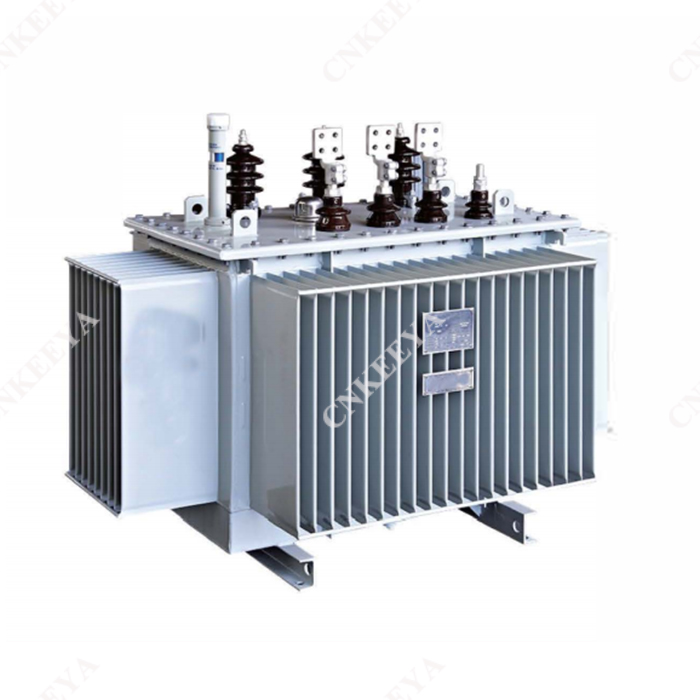

S11-M-30-2500/10 Трехфазный масляный трансформатор без возбуждения, полностью герметичный распределительный трансформатор

S11-M-30-2500/10 Трехфазное масляное регулирование напряжения без возбуждения. Полностью герметичный распределительный трансформатор представляет собой двойной трансформатор напряжения, который подходит для напряжения 10 кВ, но также подходит для зоны электропитания с напряжением 20 кВ, может обеспечить обмен напряжения в сети, не требует замены трансформатора, сокращает отходы, экономит инвестиции, а также сокращает объем и время строительства.

♦ Тип устройства: наружного типа.

♦ Нормальные условия эксплуатации: высота над уровнем моря не превышает 1000 м.

♦ Температура окружающей среды до +40°С, минимальная -25°С.

♦ Особые условия окружающей среды: высота над уровнем моря более 1 ОООм.

♦ Температура окружающей среды до +40°С, минимальная - -45°С. (Подробная инструкция при заказе)

♦ Место установки: отсутствие агрессивных газов и явных загрязнений.

Стандарты исполнения

♦ Силовой трансформатор GB1094.1 ~2-2013.

♦ Силовой трансформатор GB1094.3-2003.

♦ Силовой трансформатор GB/T1094.4-2005.

♦ Силовой трансформатор GB 1094.5-2008.

♦ Технические параметры и требования трехфазного масляного трансформатора GB/T6451-2008.

♦ Международный стандарт IEC76.

♦ GB/T25289-2010 Технические параметры и требования масляного силового трансформатора 20 кВ.

ТТХ

♦ По сравнению с трансформатором S9 потери холостого хода этой серии снижены в среднем примерно на 30%.

♦ Низковольтная обмотка мощностью в диапазоне 630–2000 кВ А имеет цилиндрическую или спиральную структуру, механическую прочную нижнюю часть, сбалансированное распределение ампер-витков и хорошую устойчивость продукта к короткому замыканию.

♦ Корпус дополнен позиционирующей конструкцией, чтобы он не смещался во время транспортировки, а все крепления устанавливаются с помощью крепежных гаек, чтобы гарантировать, что крепления не ослабнут во время длительной эксплуатации и соответствуют требованиям отсутствия подвешивания сердечника.

♦ Трансформатор использует гофрированный масляный бак, исключает резервуар для хранения масла, крышка и край коробки полностью приварены или прикреплены болтами, что продлевает срок службы трансформаторного масла.

♦ После удаления масла, ржавчины и фосфатирования на поверхность изделия наносится грунтовка и верхняя краска, что соответствует особым требованиям металлургии, нефтехимической промышленности, а также влажных и грязных зон.

♦ Отобранные компоненты с использованием полностью герметичного бака трансформатора в соответствии со стандартными требованиями для установки регулятора сброса давления, сигнального термометра, газового реле и т. д. для обеспечения безопасной эксплуатации трансформатора.

♦ Серия продуктов имеет красивый внешний вид, небольшой размер, позволяет уменьшить площадь точки установки, является идеальной качественной продукцией, не требующей обслуживания.

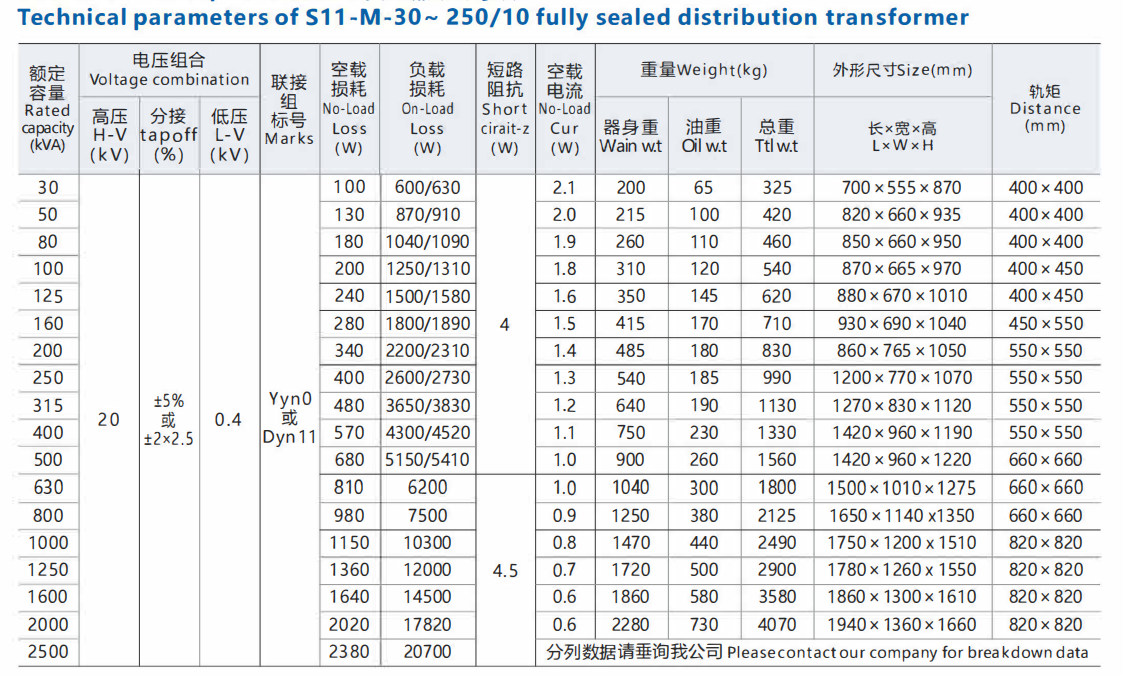

Примечание. 1. Значение потерь нагрузки под косой чертой в таблице относится к изделиям группы соединений Dyn11.

2. Вес и размеры в таблице приведены только для справки и могут быть изменены без предварительного уведомления.

3. Для получения технических параметров, размеров и массы трансформатора большей мощности свяжитесь с нашей компанией.
