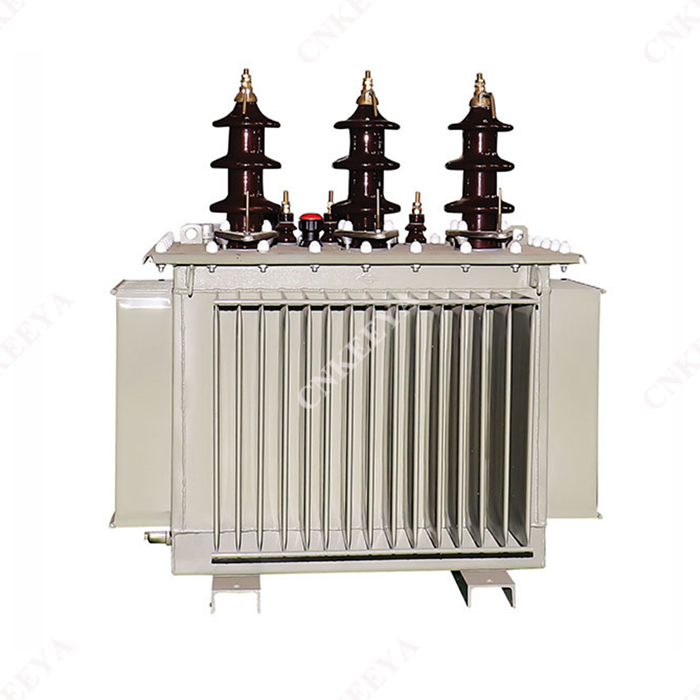

С11-М-50-2500/20(10) Трансформаторы распределительные герметичные

S11-M-50-2500/20(10) Полностью герметичные распределительные трансформаторы представляют собой трансформаторы двойного напряжения, то есть подходят для напряжения 1 О кВ, но также подходят для зоны электропитания с напряжением 20 кВ, могут обеспечить обмен напряжения в сети, не требуют замены трансформатора, сокращают отходы, экономят инвестиции и сокращают объем и время строительства.

♦ Тип устройства: наружного типа.

♦ Нормальные условия эксплуатации: высота над уровнем моря не превышает 1000 м.

♦ Температура окружающей среды до +40°С, минимальная -25°С.

♦ Особые условия окружающей среды: высота над уровнем моря более 1000 м.

♦ Температура окружающей среды до +40°С, минимальная - 45°С. (Подробная инструкция при заказе).

♦ Место установки: отсутствие агрессивных газов и явных загрязнений.

♦ Силовой трансформатор GB1094.1 ~2-2013.

♦ Силовой трансформатор GB1094.3-2003.

♦ Силовой трансформатор GB/T 1094.4-2005.

♦ Силовой трансформатор GB 1094.5-2008.

♦ Технические параметры и требования трехфазного масляного трансформатора GB/T6451-2008.

♦ Международный стандарт IEC76.

ТТХ

♦ По сравнению с трансформатором S9 потери холостого хода этой серии снижены в среднем примерно на 30%.

♦ Обмотка низкого напряжения с мощностью в диапазоне 630–2000 кВА имеет простую или спиральную структуру, механическую прочную высоту основания, сбалансированное распределение ампер-витков и хорошую устойчивость продукта к короткому замыканию.

♦ Корпус дополнен позиционирующей конструкцией, чтобы он не смещался во время транспортировки, а все крепления устанавливаются с помощью крепежных гаек, чтобы гарантировать, что крепления не ослабнут во время длительной эксплуатации и соответствуют требованиям отсутствия сердечника.

♦ В трансформаторе используется гофрированный масляный бак, отсутствует бак для хранения масла, крышка и край коробки полностью приварены или прикреплены болтами, что продлевает срок службы трансформаторного масла.

♦ После удаления масла, ржавчины и фосфатирования поверхность изделия покрывается грунтовкой и верхней краской, что отвечает особым требованиям металлургии, нефтехимической промышленности, а также влажных и грязных помещений.

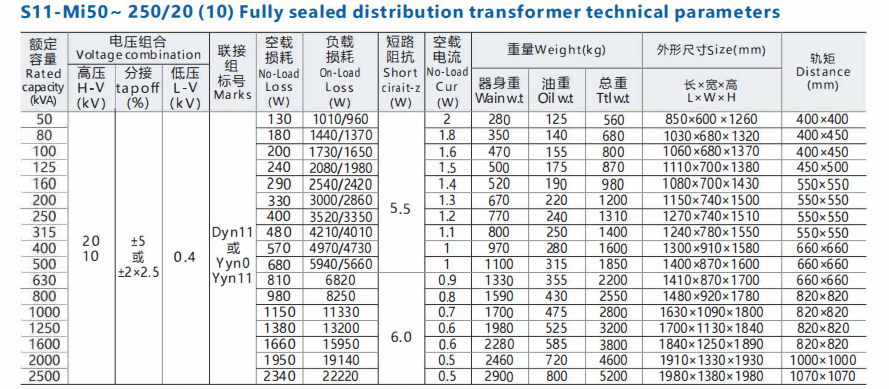

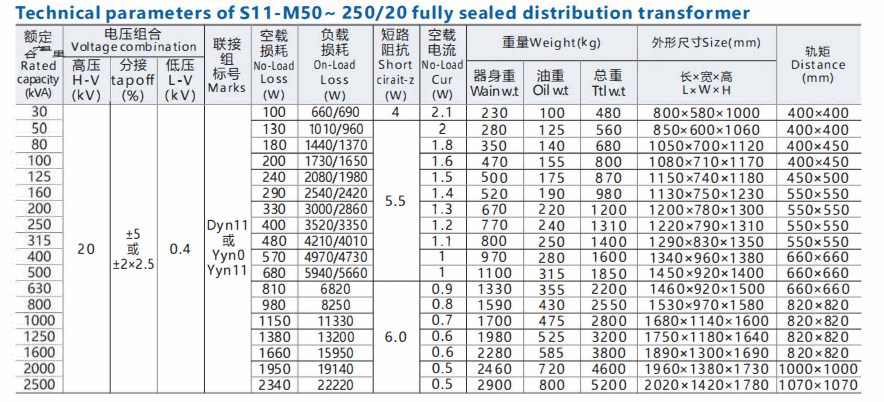

Примечание. 1. Значение потерь нагрузки под косой чертой в таблице относится к изделиям группы соединений Dyn11.

2. Вес и размеры в таблице приведены только для справки и могут быть изменены без предварительного уведомления.

3. Для получения технических параметров, размеров и массы трансформатора большей мощности свяжитесь с нашей компанией.
