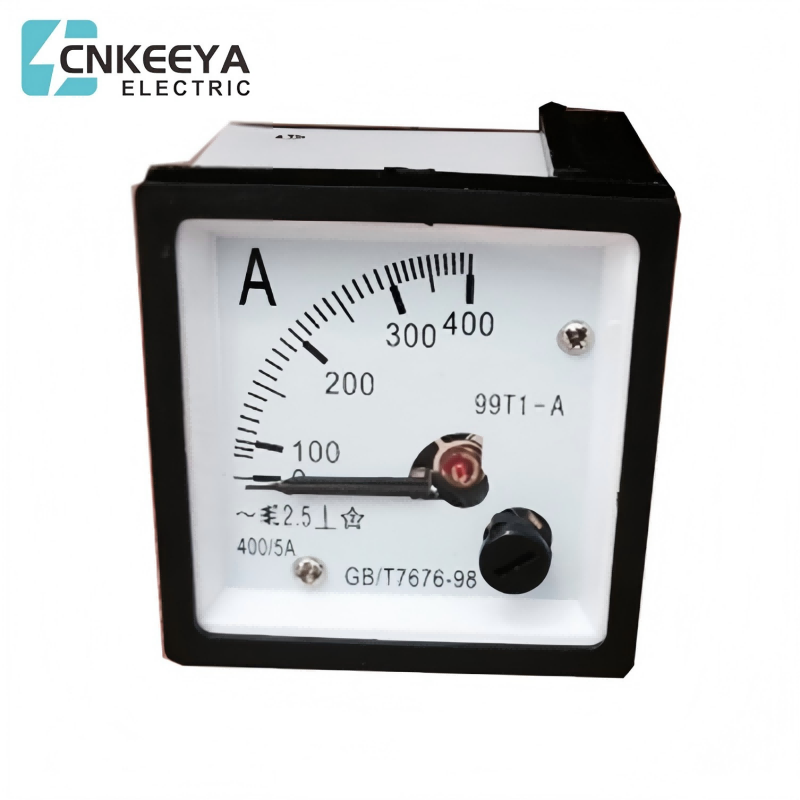

Амперметр 99Т1-А

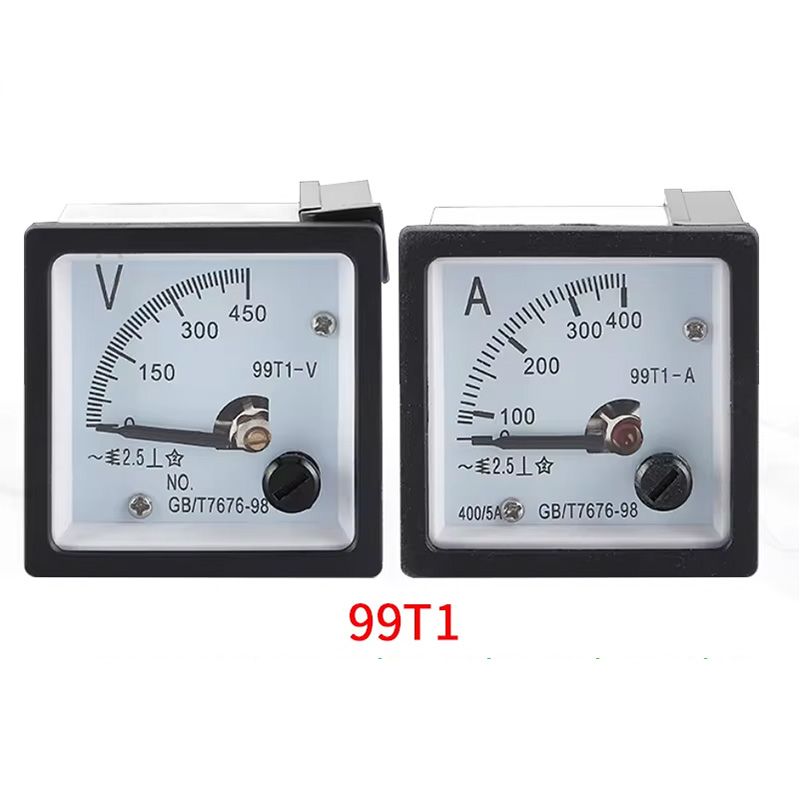

Амперметр 99Т1 — это широко используемый стрелочный амперметр, подходящий для установки на панелях дисплея и больших распределительных щитах различных систем управления и распределения для индикации соответствующих электрических параметров, таких как переменный/постоянный ток, напряжение, коэффициент мощности, мощность, синхронное значение, частота, напряжение развертывания и ток перегрузки.

Амперметр 99Т1 обычно используется в качестве стрелочного амперметра. Удобно наблюдать за конкретной величиной тока.

Область применения

Широко используется в следующих отраслях: электростанции, распределительные устройства, механическое оборудование, корабли, авиация, трансформаторы и т. д.

Международный стандарт

Амперметр 99Т1 соответствует международно признанным спецификациям и размерам стрелочного амперметра:

Структура композиции

Состоит из системы фиксированной магнитной цепи и подвижных частей. Система магнитной цепи прибора включает постоянный магнит 1, полюсные ладони 2, закрепленные на двух полюсах магнита, и цилиндрический железный сердечник 3, расположенный между двумя полюсными ладонями. Цилиндрический железный сердечник закреплен на кронштейне прибора для уменьшения магнитного сопротивления и создания однородного излучающего магнитного поля в воздушном зазоре между полюсной ладонью и железным сердечником. Когда подвижная катушка 4 в этом магнитном поле отклоняется вокруг оси вращения, магнитные поля на двух действующих сторонах всегда равны по величине и перпендикулярны друг другу. Подвижная катушка намотана на алюминиевую раму. Вал разделен на две части: переднюю и заднюю. Один конец каждой полуоси закреплен на алюминиевой раме подвижной катушки, а другой конец поддерживается в подшипнике через наконечник вала. На передней полуоси также установлен указатель, служащий для указания величины измеряемого электричества при отклонении подвижной части.

Структурные характеристики

1: (Приборная) измерительная схема

Внутренняя часть электросчетчика и его принадлежности, включая соединительные провода (при наличии). Питается от тока или напряжения, один или оба из которых являются основными факторами, определяющими измеряемое значение показателя. (Одно из значений тока или напряжения может быть измерено самостоятельно)

2 токовая цепь

Измерительная цепь, ток которой является основным фактором, определяющим измеряемое значение показателя.

Примечание. Ток, проходящий через токовую линию, может быть непосредственно измеренным током или поступать от внешнего трансформатора тока, потребляемого внешним шунтом и пропорционально измеряемому току.

3 линии напряжения

Схема измерения, в которой приложенное напряжение является основным фактором, определяющим измеряемое значение показателя.

Примечание. Напряжение, приложенное к линии напряжения, может быть измеренным напряжением или напряжением, подаваемым внешним трансформатором напряжения или делителем напряжения, или напряжением, пропорциональным измеренному напряжению, получаемому от внешнего последовательного резистора (импеданс).

4 Внешние измерительные линии

Часть внешней цепи прибора, из которой можно получить измеренное значение.

5 вспомогательных линий

Необходим для работы прибора, измерения цепей вне схемы.

6 Вспомогательный источник питания

Вспомогательная цепь подачи электрической энергии

7 измерительных компонентов

Некоторые составные комбинации измерительных элементов. Они могут заставить подвижную часть производить движение, связанное с измеряемым объектом, под действием измеряемого объекта.

8 подвижных частей

Подвижные компоненты измерительного элемента.

9 индикаторное устройство

Компонент измерительного прибора, отображающий измеренное значение.

10 индикатор

Компонент, использующий масштаб для указания положения подвижной части.

11: Масштабная линейка

Для получения измеренного значения можно использовать серию маркеров и цифр в сочетании с индикаторами.

12 линия деления

Маркировка на циферблате делит шкалу на соответствующие интервалы для определения положения индикатора.

13 Нулевая разделительная линия

Нулевая цифра на циферблате.

14 дивизий

Расстояние между любыми двумя соседними разделительными линиями.

15-градусные цифры

Ряд цифр, объединенных разделительной линией.

16 Механическое нулевое положение

Равновесное положение индикатора после отключения питания измерительного элемента механического контроля. Это положение может совпадать или не совпадать с линией деления нуля.

В приборах с нулевым положением механического сжатия механическое нулевое положение не соответствует разделительной линии.

В приборах без значительных сил механической реакции механическое нулевое положение является неопределенным.

Точность

Точность инструментов называется точностью, также известной как прецизионность. Можно сказать, что точность и ошибка — братья-близнецы, поскольку существование ошибки порождает понятие точности. Короче говоря, точность прибора относится к степени, в которой измеренное значение прибора близко к истинному значению, обычно выражаемому как относительная процентная ошибка (также известная как относительная ошибка преобразования).

Вариация

Под вариацией понимается максимальная разница между указанными значениями прибора, когда измеряемая переменная (под которой можно понимать входной сигнал) несколько раз достигает одного и того же значения с разных направлений. Другими словами, изменение измеряемого параметра от малого к большому (положительная характеристика) и от большого к малому (обратная характеристика) — это степень несоответствия измеряемого параметра при постоянных внешних условиях. Разница между ними называется вариацией инструмента.

Чувствительность

Под чувствительностью понимается чувствительность прибора к изменениям измеряемого параметра или, другими словами, способность реагировать на изменения измеряемой величины. Это отношение приращения изменения выходного сигнала к приращению изменения входного сигнала в установившемся режиме. Чувствительность иногда также называют «коэффициентом усиления» и представляет собой наклон каждой точки на касательной к статическим характеристикам прибора. Увеличение коэффициента усиления может улучшить чувствительность прибора. Простое увеличение чувствительности не меняет основных характеристик прибора, то есть точность прибора не улучшается. Напротив, иногда могут возникать явления колебаний, вызывающие нестабильность выходного сигнала. Чувствительность прибора следует поддерживать на соответствующем уровне.
