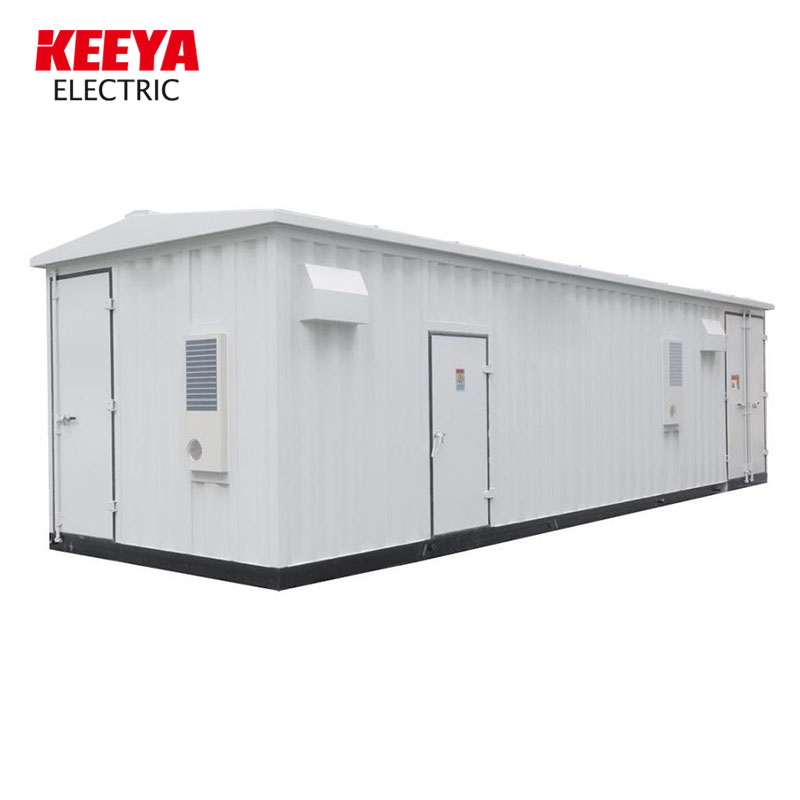

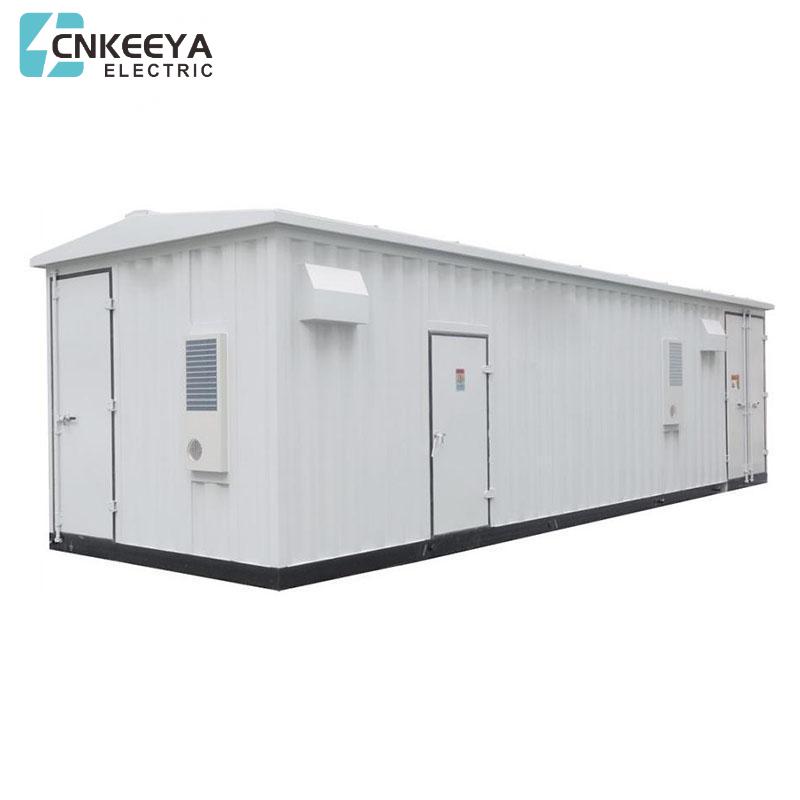

Модульные интеллектуальные сборные подстанции напряжением 220 кВ и ниже

Keeya выделяется как известный поставщик в области энергетической инфраструктуры, предлагая передовые решения с упором на модульные интеллектуальные сборные подстанции напряжением 220 кВ и ниже. Компания Keeya, известная своим опытом и приверженностью к инновациям, поставляет высококачественную и надежную продукцию, отвечающую растущим потребностям энергетического сектора. Как поставщики, Keeya играет решающую роль в повышении эффективности и интеллектуальности систем распределения электроэнергии, способствуя плавной интеграции подстанций напряжением 220 кВ и ниже в различных средах.

Отправить запрос

Описание продукта

Keeya — ведущий поставщик модульных интеллектуальных сборных подстанций, специализирующийся на решениях для модульных интеллектуальных сборных подстанций напряжением 220 кВ и ниже.

Сборный шкаф представляет собой интеллектуальную подстанцию ​​открытого типа, основанную на основной концепции «стандартного распределения». Внедрение сборной шкафной конструкции стало важной мерой при строительстве несущей первичного оборудования интеллектуальной подстанции. По сравнению с ускорением строительства интеллектуальной сети, скорость строительства подстанций относительно отстает. Чтобы ускорить цикл строительства интеллектуальной подстанции, Государственная сетевая корпорация Китая предложила режим строительства стандартной распределительной подстанции. Решение «стандартизированного проектирования, заводской обработки и сборки сборки» реализует быстрое продвижение и применение интеллектуальной подстанции (сборных конструкций). кабинет).

Сборный шкаф является важным воплощением новых технологий, новых материалов и нового оборудования, применяемых на интеллектуальных подстанциях. Он состоит из сборного шкафа, панели вторичного оборудования (или стойки), вспомогательных средств шкафа и т. д. Он выполняет изготовление, сборку, монтаж проводов, пуско-наладочные работы и другие задачи на заводе и целиком транспортируется на проектную площадку, которая расположена на фундаменте установки.

Сборный шкаф и его внутреннее вторичное оборудование реализуют интеграцию всего комплекта вторичного оборудования производителем, реализуют заводскую обработку, сокращают количество вторичной проводки на месте, уменьшают проектирование, строительство, пуско-наладочные работы и рабочую нагрузку, упрощают техническое обслуживание, сокращают период строительства, и эффективно поддерживать быстрое строительство энергосистемы. Сборный шкаф имеет технические характеристики стандартизации, модульности и заводского изготовления. Производитель может настроить конкретные размеры в соответствии с фактическими потребностями шкафа с оборудованием, чтобы адаптировать его к нормальной работе оборудования.

Стандартизация означает, что размер сборного шкафа должен соответствовать размеру стандартного контейнера и быть должным образом улучшен, чтобы сделать его совершенным и соответствовать стандарту оборудования, а также довести его до соответствующей стандартизации, чтобы облегчить нормальная работа оборудования более эффективна;

Модульность означает, что сборный шкаф классифицируется на сборный шкаф для общественного оборудования, сборный шкаф для интервального оборудования, сборный шкаф для питания переменного/постоянного тока, сборный шкаф для батарей и другие модули в соответствии с различными функциями внутреннего оборудования. В зависимости от уровня напряжения разные модульные сборные шкафы можно разделить на несколько подмодулей;

Предварительная сборка означает, что конструкция шкафа, установка внутреннего оборудования, проводка между внутренним оборудованием, кабели и оптические кабели между внутренним оборудованием сборного шкафа выполняются на заводе предварительной сборки. А монтаж, электромонтаж и пуско-наладка всего оборудования выполняются в заводских условиях. Сборный шкаф и его внутреннее оборудование транспортируются на площадку подстанции целиком, а позиционирование и включение питания завершаются для повышения эффективности строительства на месте и достижения цели сокращения цикла строительства интеллектуальной подстанции!


Особенности модульных интеллектуальных сборных подстанций напряжением 220 кВ и ниже

Модульные интеллектуальные сборные подстанции напряжением 220 кВ и ниже

Модульная интеллектуальная сборная подстанция шкафного типа напряжением 220 кВ и ниже представляет собой интеллектуальную подстанцию ​​нового поколения, продвигаемую Государственной электросетью, которая обладает преимуществами безопасности и надежности, небольшой площади, короткого периода строительства, небольшого размера и красивого внешнего вида, длительного срока службы, отсутствия излучения. , низкий уровень шума, гибкая компоновка и т. д.

Главный трансформатор изготовлен из безопасных, надежных, малошумных, герметичных и высококачественных продуктов; на всей станции отсутствуют открытые проводники и открытое электрооборудование. При хорошей защите корпуса исключается риск случайного поражения электрическим током; компактная планировка всей подстанции уменьшает площадь и высоту этажа более чем на 30% по сравнению с гражданской подстанцией, снижая степень занятости городского пространства; проектная концепция здания Для всего оборудования подстанции принята блочная модульность, для каждого модуля реализовано заводское производство и сборка. Нагрузка на строительные работы на объекте снижается более чем на 70% по сравнению с обычной гражданской подстанцией, а рабочая нагрузка по установке оборудования снижается более чем на 80%; нет необходимости дозировать дорогу для мобилизации оборудования, и нет необходимости пыль и шумовое загрязнение во время строительства; корпус может реализовать полную цветную окраску станции, интегрировать городскую тематическую культуру, улучшить гармонию городского планирования и интегрироваться с окружающей средой; трансформатор размещается в сборном шкафу с помощью технологии брандмауэра, звукового барьера технология и технология электромагнитного экранирования позволяют снизить шум подстанции до уровня менее 40 децибел, удовлетворить требованиям городской экологической экспертизы и устранить шумовое загрязнение прилегающих жилых районов; благодаря модульной конструкции подстанции ее можно гибко устроен в соответствии с рельефом территории подстанции, полностью решая проблемы отвода земли, строительства и посадки подстанций в городских центрах, что является новым способом строительства подстанций.

Быстро – 3 месяца заводского производственного цикла, 1 месяц строительного цикла на объекте.

Малый - небольшая площадь, на 30–70% меньше, чем при строительстве обычной подстанции.

Точность: в корпусе применены шесть антикоррозионных процессов, передовых на международном уровне, что обеспечивает отсутствие ржавчины в течение 30 лет и срок службы 60 лет. Основное электрооборудование использует необслуживаемое оборудование, безопасное и надежное, с превосходной технологией обработки и изысканным внешним видом.

Экономия - стандартизированное проектирование, заводская обработка и конструкция сборного типа экономят 5-10% совокупных инвестиций во всю подстанцию. Компактная компоновка подстанции использует передовую технологию полной системной интеграции, позволяющую экономить 30–70% земельных ресурсов.

Гибкость - модульная структура строительных блоков может быть принята в соответствии с различным географическим положением подстанции или может быть построена поэтапно в соответствии с текущим и будущим планированием текущего периода; ее удобно перемещать, ее можно переместить в другое место. в целом в кратчайшие сроки.


Область применения

Продукты могут не только использоваться в центральных городских районах для решения проблемы сложной посадки обычных подстанций, но также широко использоваться в угольной, нефтяной и других традиционных энергетических отраслях, а также в фотоэлектрической, ветроэнергетической и других новых энергетических отраслях. В то же время, благодаря своей модульной конструкции, производству и транспортировке, он особенно подходит для пригородных, отдаленных горных районов и других мест, где автомобильная транспортировка неудобна.


Условия рабочей среды

Все оборудование в шкафу должно быть влагонепроницаемым, а сборный шкаф должен иметь функцию осушения.

Высота: <1000 м

Среднегодовая температура: 23℃

Экстремальная максимальная температура: 39,9 ℃.

Экстремальная минимальная температура: -8. 6℃

Среднегодовое количество осадков: 1300

Среднегодовое испарение: /

Максимальная годовая толщина снега: /

Среднегодовая относительная влажность (%): ≤75

Максимальная годовая глубина промерзания грунта: ≤0. 5 м

Ежегодное количество солнечных часов: /

Среднегодовое количество грозовых дней (д): 37,6.

Среднегодовое количество штормовых дней (д): /

Уровень загрязнения: IV

Максимальная скорость ветра: 25,3 м/с.

Базовая сейсмическая интенсивность: VI

Место установки: на открытом воздухе


Конструкция сборной камеры

1. Внутреннее пространство и конструкция сборного шкафа состоят из вторичного оборудования, кондиционирования, освещения, предварительного боя, безопасности, изображения и другого оборудования. В то же время необходимо также удовлетворить требования к работе персонала по эксплуатации и техническому обслуживанию оборудования. Внутри кабинета требуется капитальный ремонт. В качестве отделочных материалов использованы огне- и водостойкие материалы. Между отделочными материалами и перегородками можно добавить теплоизоляционные материалы, чтобы блокировать солнечный свет и обеспечить функцию теплоизоляции коробки. Освещение и кондиционирование воздуха в шкафу можно реализовать по-разному в зависимости от потребностей. В целях эффективной экономии в шкафу установлена ​​промышленная система кондиционирования и вытяжки, которая может регулировать рабочую среду в шкафу в режиме реального времени; поскольку в настоящее время принят автоматический режим, системы безопасности, изображения, мониторинга изображений и пожарной сигнализации должны быть установлен в шкафу; расположение проводки может быть правильно организовано в соответствии с нормальной работой оборудования.

2. Сборные составные аппараты КРУЭ шкафного типа и сборные подстанции шкафного типа. Сборные шкафные составные аппараты КРУЭ включают в себя сборные коробки, входящие и отходящие промежутки и секционированные интервалы измерения и защиты, а входящие и отходящие линейные интервалы включают входящие линейные интервалы и интервалы главного трансформатора; входящий линейный интервал включает в себя кабельный зажим входящей линии, разъединитель I, разъединитель.

3. Трансформатор I и автоматический выключатель l: интервал главного трансформатора включает клемму отходящего кабеля и разъединитель lll; интервал секционированного измерения и защиты включает секционированный интервал шинного соединителя и два интервала измерения и защиты. Секционированный интервал шины включает в себя автоматический выключатель ll, трансформатор ll и два разъединителя IV, а интервал измерения и защиты включает соединенные вместе трансформатор Lll и разъединитель V; интервалы секционированного измерения и защиты устанавливаются между двумя соседними группами входящих и отходящих линейных интервалов. Интервалы входящих и исходящих линий, секционированные интервалы измерения и защиты, а также шины образуют линейную структуру. Входящие и исходящие линейные интервалы, секционированные интервалы измерения и защиты, а также шины расположены в сборном коробе. Сборный шкаф вторичного комбинированного оборудования состоит из корпуса шкафа, вторичного оборудования, оборудования кондиционирования, освещения, пожаротушения, охраны, изображения и другого оборудования. Все оборудование в шкафу подключается и отлаживается на заводе и доставляется на объект целиком или по 2-3 единицы.
