Наружный вакуумный выключатель

Вакуумный автоматический выключатель для наружного применения CNKEEYA — это надежное и долговечное высокопроизводительное электрическое устройство, предназначенное для наружных систем распределения электроэнергии. Его превосходные характеристики и надежность делают его одним из предпочтительных автоматических выключателей в энергетической отрасли.

1. Описание продукта

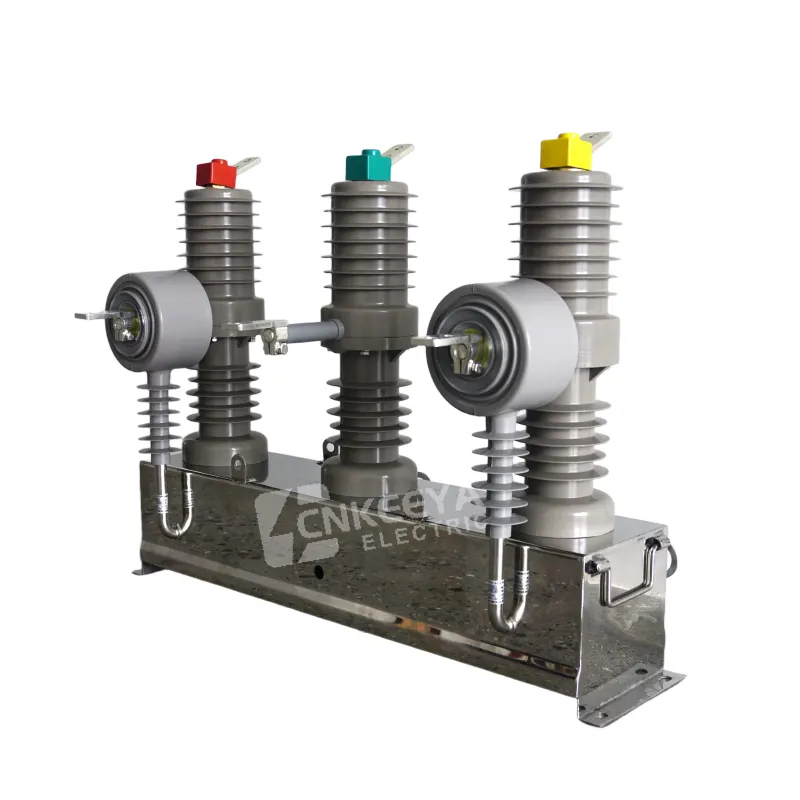

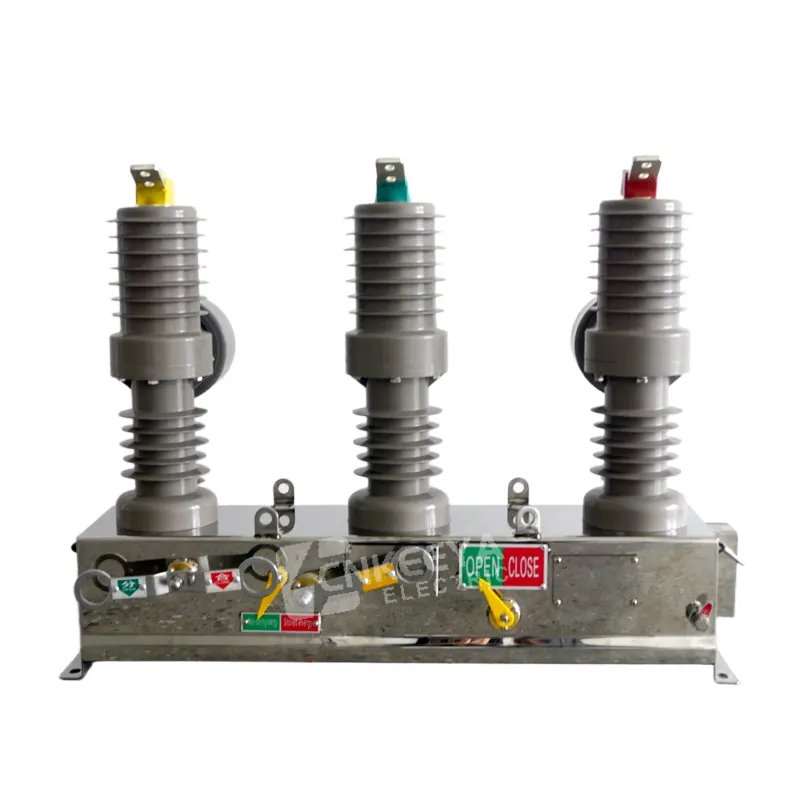

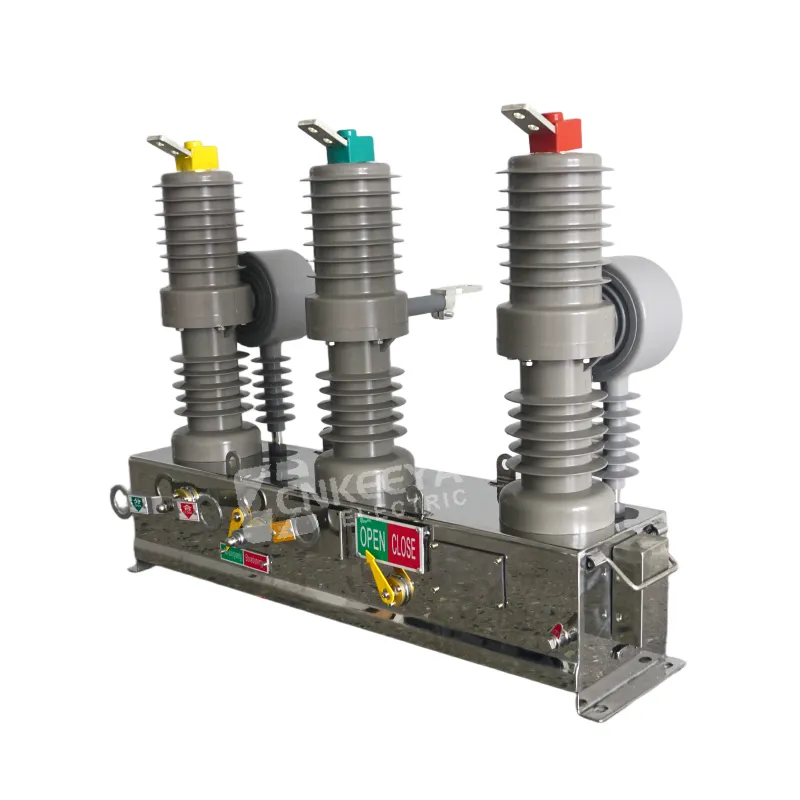

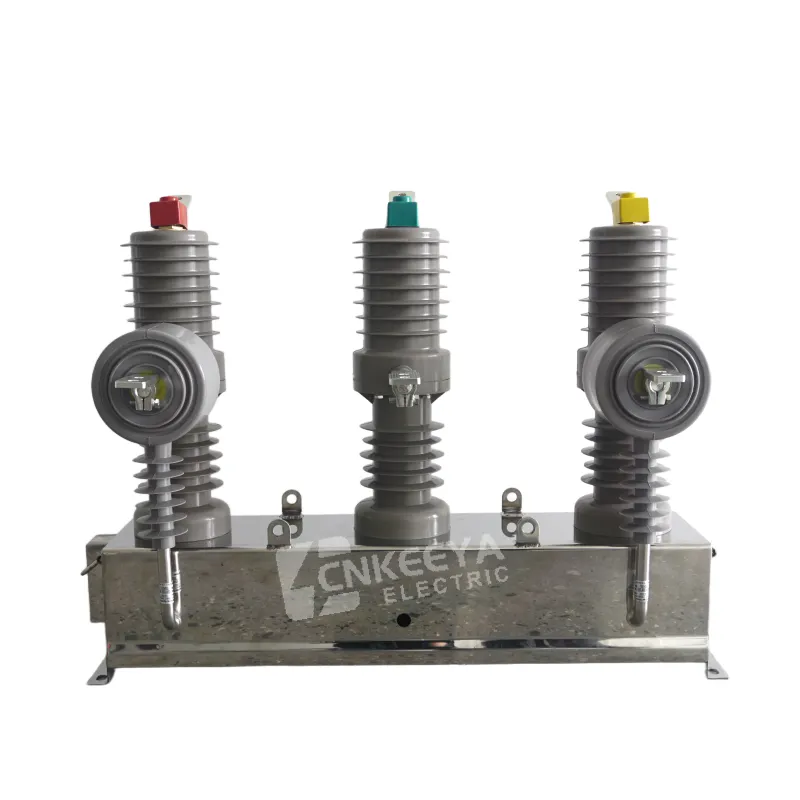

ZW32-12/630-20 представляет собой вакуумный выключатель на 12 кВ, монтируемый на столбе для наружного применения. Номинальная частота: трехфазный переменный ток 50 Гц; Номинальный ток: 630 А; Номинальный ток отключения при коротком замыкании: 20 кА. Он широко используется в городских и сельских электросетях, промышленных и горнодобывающих системах распределения электроэнергии для переключения и защиты нагрузки, перегрузки и тока короткого замыкания, подходит для частой эксплуатации.

Модель Значение

ZW32: Серия вакуумных выключателей для наружного применения

12: Номинальное напряжение 12 кВ

630: Номинальный ток 630А

20: Номинальный ток отключения при коротком замыкании 20 кА.

Описание продукта:

Вакуумный автоматический выключатель для наружного применения — это усовершенствованный автоматический выключатель, специально разработанный для наружных систем распределения электроэнергии высокого напряжения. Он использует технологию вакуумного гашения дуги для обеспечения надежной защиты и функций управления вашей энергосистемой.

2. Характеристики продукта

2.1 Структурный проект

Трехфазная колонна, полностью закрытая конструкция, встроенный рабочий механизм, пыленепроницаемый, влагонепроницаемый и антиконденсационный.

Компактный размер и легкий вес, простая установка на опоре, специальный фундамент не требуется.

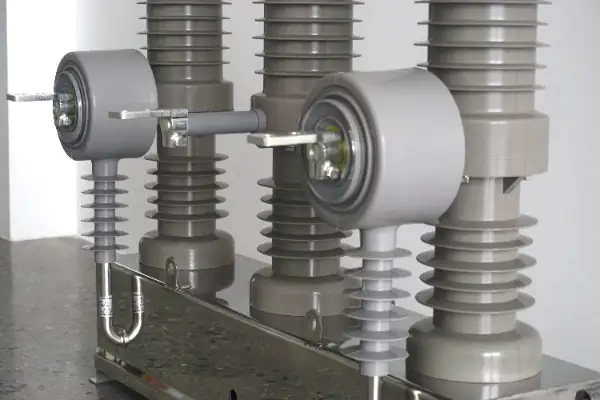

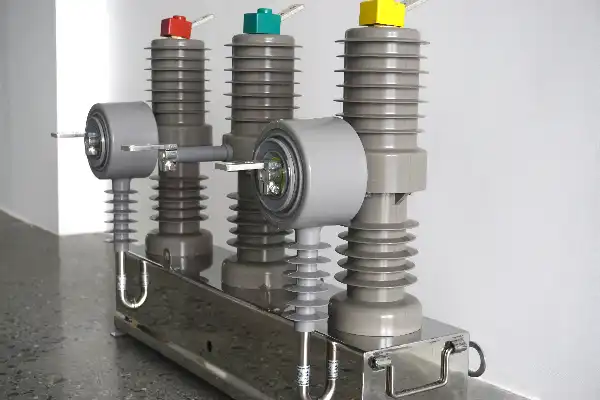

Дополнительный разъединитель с видимой точкой размыкания в открытом положении и блокировкой от неправильного срабатывания для обеспечения безопасности при обслуживании.

2.2 Изоляция и гашение дуги

Используется вакуумный прерыватель, без масла и SF6, экологически чистый, без риска возгорания или взрыва.

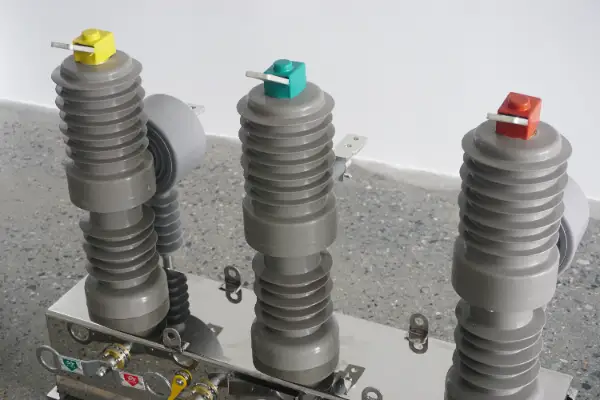

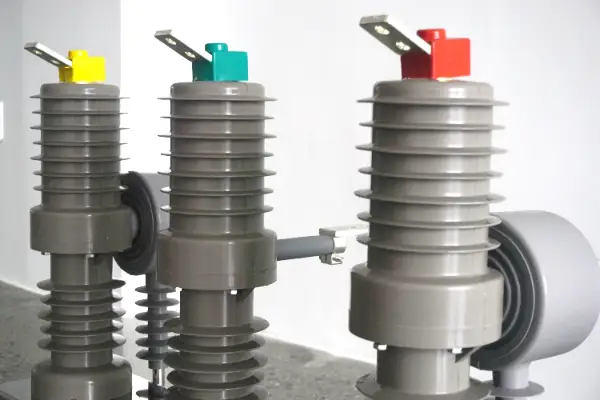

Композитная изоляция из силиконовой резины, устойчивая к озону, ультрафиолетовому излучению и сильная гидрофобность; применим для широкого диапазона температур -40℃~+70℃ и загрязнения окружающей среды класса IV.

Медно-хромовый контакт с аксиальной структурой магнитного поля, высокой отключающей способностью и длительным электрическим сроком службы, идеально подходит для частой эксплуатации.

2.3 Эксплуатация и контроль

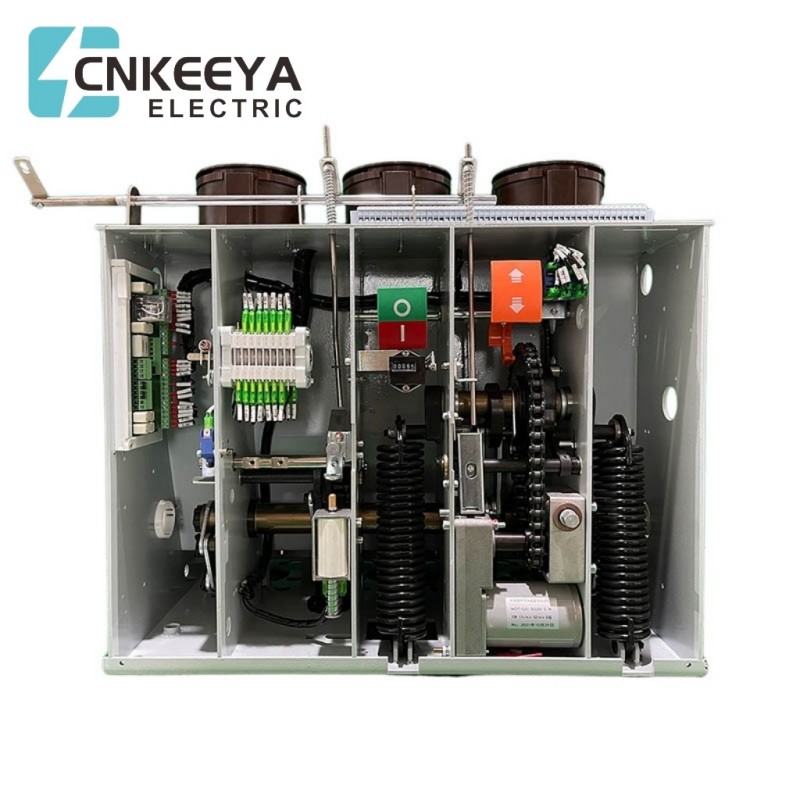

Пружинный механизм/механизм с постоянными магнитами опционально, поддержка ручного, электрического и дистанционного управления.

Механизм на постоянных магнитах с меньшим количеством деталей и короткой передаточной цепью; Механический срок службы до 30 000 раз, время открытия ≤8 мс.

Настраиваемый внешний ТТ/СТ, встроенная защита от перегрузки по току, мгновенного отключения и защиты от замыканий на землю; оснащен интеллектуальным контроллером повторного включения и памятью неисправностей.

2.4 Материал и защита

Корпус: нержавеющая сталь / антикоррозийное покрытие Dacromet с лаком, устойчивым к ультрафиолетовому излучению, соляному туману и коррозии.

Полностью герметичная конструкция, устойчивость к льду толщиной 12 мм и скорости ветра 35 м/с, стабильная работа на высоте до 2000 м.

3. Преимущества продажи

3.1 Высокая безопасность и надежность

Вакуумное гашение дуги + экологически чистый материал, отсутствие опасности возгорания и взрыва, эксплуатация без обслуживания.

Устранение неисправностей на миллисекундном уровне, быстрая изоляция неисправностей для минимизации масштабов перебоев в подаче электроэнергии.

3.2 Интеллектуальная совместимость

Совместимость с автоматизацией распределительной сети, поддержка удаленного мониторинга, загрузки данных и активной сигнализации неисправностей.

Интегрированная первичная и вторичная конструкция, соответствующая национальным сетевым стандартам, легко подключаемая к интеллектуальной электросети.

3.3 Экономичность и высокая эффективность

Длительный механический и электрический срок службы, снижение затрат на замену и техническое обслуживание, снижение инвестиций в течение всего жизненного цикла.

Простая установка и небольшая занимаемая площадь позволяют сэкономить на гражданском строительстве и монтаже, сократить период строительства.

3.4 Отличная адаптация к окружающей среде

Широкий диапазон рабочих температур, высокая защита от загрязнения и коррозии; стабильная долгосрочная работа в суровых внешних условиях, подходит для городских, сельских, горных и прибрежных районов.

Функции:

Эффективная технология вакуумного гашения дуги. Использование передовой технологии вакуумного гашения дуги обеспечивает быстрое и надежное отключение цепи и снижает потери энергии.

Отличная устойчивость к погодным условиям: разработан с учетом суровых требований внешней среды, обладает отличными водонепроницаемыми и пыленепроницаемыми свойствами, обеспечивая стабильную работу оборудования.

Надежные рабочие характеристики: он обладает надежной стойкостью к короткому замыканию и подходит для энергосистем в различных условиях работы, обеспечивая безопасную работу оборудования и систем.

Интеллектуальное управление и мониторинг: оснащенный усовершенствованной системой управления, он может отслеживать рабочее состояние энергосистемы в режиме реального времени и обеспечивать всестороннюю безопасность.

Настраиваемая конфигурация: предоставляет множество спецификаций и моделей и может быть настроена в соответствии с потребностями клиента для удовлетворения требований различных энергосистем.

Области применения наружного вакуумного выключателя:

Распределительная станция высокого напряжения

Промышленная территория завода

ветровая электростанция

солнечная энергия
