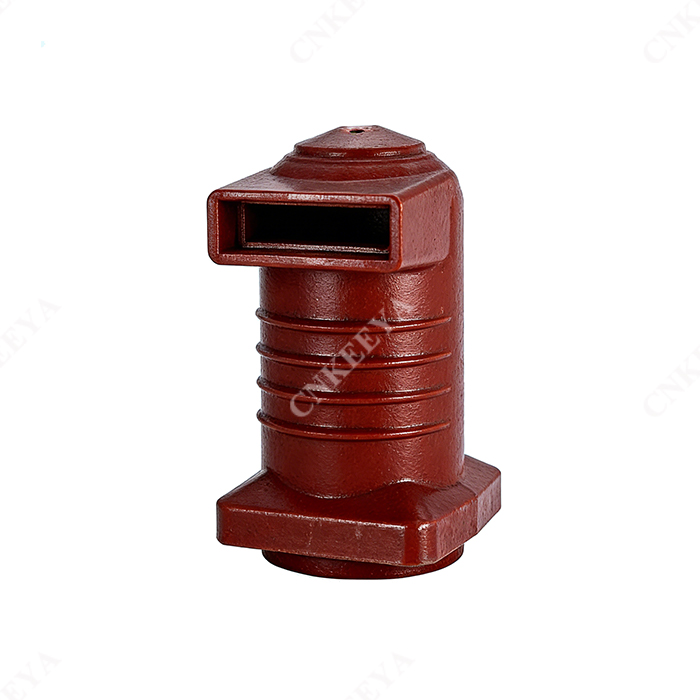

CH3-10Q/150 630~1250A Контактная коробка среднего распределительного шкафа

CNKEEYA, CH3-10Q/150 630~1250A Контактная коробка распределительного шкафа средней установки, авторитетный завод и надежный поставщик, с гордостью представляет CH3-10Q/150 — контактную коробку премиум-класса, разработанную исключительно для шкафов распределительного устройства средней установки. Эта контактная коробка (номинальный ток 630–1250 А, номинальное напряжение 12 кВ), являющаяся основным компонентом, созданным на современном производственном предприятии CNKEEYA, тщательно изготовлена ​​из высокоэффективного композита на основе эпоксидной смолы и прецизионно отлита с помощью передовых интеллектуальных производственных процессов, обеспечивая беспрецедентную защиту изоляции и бескомпромиссную надежность в системах передачи энергии. Разработанный для выполнения важнейших функций электроизоляции, статически-динамического контактного соединения и стабильной проводимости тока, CH3-10Q/150 демонстрирует приверженность CNKEEYA техническому совершенству: уровень частичного разряда ≤3pC при напряжении 13,2 кВ, выдерживаемое напряжение промышленной частоты 42 кВ (1 мин) и грозовое импульсное напряжение 75 кВ, а также степень защиты IP67 для защиты от влаги, пыли и коррозионных агентов.

Технические характеристики

CH3-10Q/150 Серия контактных коробок шкафа среднего комплекта

Общее описание

1. Контактная коробка изготовлена ​​из эпоксидной смолы с использованием технологии APG, она используется для изоляционной изоляции и переходных соединений различных распределительных шкафов.

2. Высота: ≤1000 м.

3. Температура окружающей среды: +40°C~10°C.

4. Относительная влажность не должна превышать 95% при температуре окружающей среды +20°С.

5. НЕТ газа, пара или пыли, которые могут серьезно повлиять на изоляцию контактной коробки, а также никаких взрывчатых или коррозийных веществ.

6. Медный контакт с землей должен выдерживать испытательное напряжение промышленной частоты (эффективное значение) 42 кВ в течение 5 минут и напряжение грозового импульса (пиковое значение) 75 кВ.

7. Температура выводной клеммы не должна превышать 65°C, если контактная коробка используется в течение длительного времени при номинальном токе.

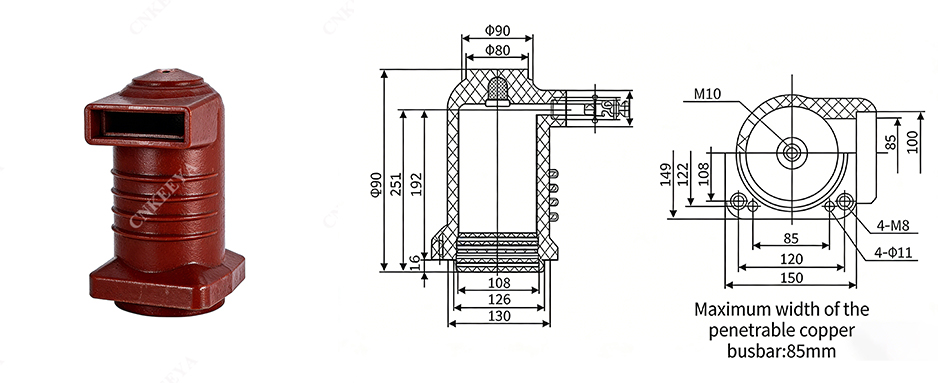

8. На прилагаемом рисунке показаны контуры и установочные размеры контактной коробки.

сцены, которые будут использоваться

Система передачи и распределения

Изолирующая дугогасительная камера CNKEEYA рассчитана на ток от 630 А до 1250 А и изготовлена ​​из высококачественной эпоксидной смолы с помощью передового процесса формования APG, обеспечивающего превосходные изоляционные характеристики и исключительную механическую прочность. Разработанный для полной интеграции со стандартными распределительными устройствами в металлическом корпусе, включая серию KYN28, он обеспечивает надежное гашение дуги и надежную изоляционную защиту вакуумных выключателей, гарантируя стабильную и безопасную работу систем электрического распределительного устройства.
