Заряженный дисплей

Заряженный дисплей

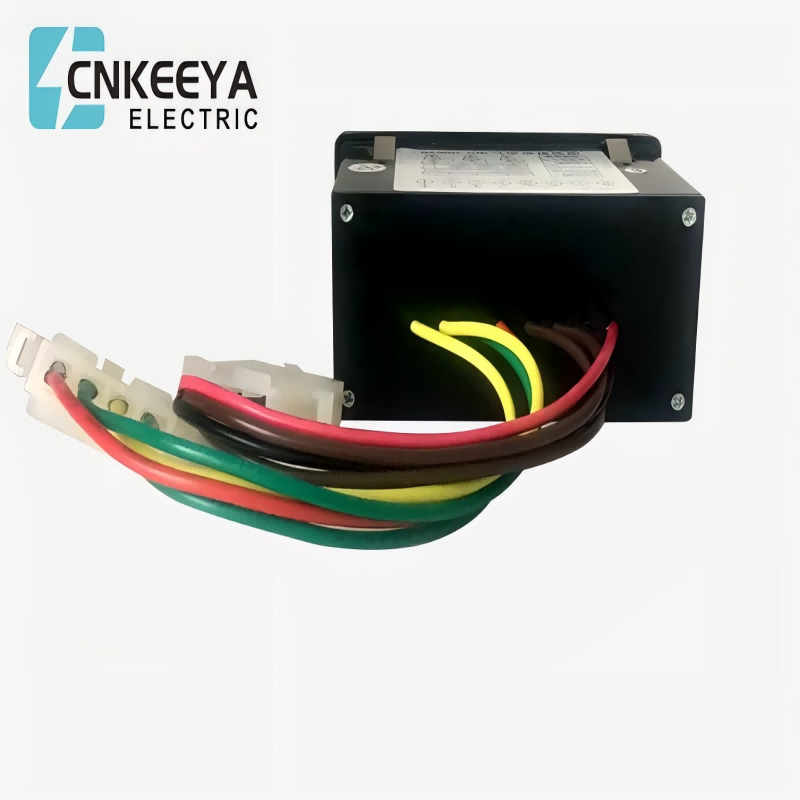

DXN8D-11/T4S

DXN8D-11/QT4S, 24 В постоянного тока

Живой дисплей — это тип защитного устройства, которое устанавливается непосредственно на электрооборудование внутри помещения и позволяет визуально отображать наличие рабочего напряжения на электрооборудовании. Когда на устройстве имеется рабочее напряжение, окно дисплея монитора мигает, предупреждая людей о том, что высоковольтное оборудование находится под напряжением, а при отсутствии питания индикация отсутствует.

Устройства этой серии обычно устанавливаются на входящих шинах, автоматических выключателях, главных трансформаторах, распределительных устройствах, составных КРУЭ-устройствах и других местах, где необходимо отображать, находятся ли они под напряжением или нет, чтобы предотвратить сбои в работе электрооборудования. Эта серия устройств должна соответствовать стандарту DL/T 538-2006 «Высоковольтные устройства отображения в реальном времени» в энергетической отрасли Китайской Народной Республики. Надежность, экономичность, адаптируемость и обширная функциональность.

Принцип работы

В этом устройстве используется принцип связи электрического поля между электрическими полями высокого напряжения и датчиками для выполнения индуктивных (бесконтактных) измерений на безопасном расстоянии. Принцип его работы показан на рисунке 1. Устройство блокировки дисплея под высоким напряжением состоит из двух частей: датчика и дисплея. Имеется четыре датчика, которые ориентированы на трехфазные токоведущие тела «A, B, C, D» и землю соответственно. Они не имеют прямого контакта с телом, находящимся под высоким напряжением, и соблюдают определенную безопасную дистанцию. Он принимает сигнал электрического поля живого тела под высоким напряжением и передает его на дисплей для сравнения и оценки;

Когда тестируемое устройство или сеть находится под напряжением, трехфазные индикаторы «A, B, C» горят, индикатор «Работа» не горит и выводится сигнал принудительной блокировки.

Когда на тестируемое устройство или сеть не подается питание, трехфазные индикаторные лампы «A, B, C» погаснут, индикатор «Работа» загорится и сигнал блокировки будет снят, позволяя устройству работать. Устройство использует контроль разделения фаз, и когда какая-либо фаза заряжается, мигает сигнал тревоги и выдается сигнал принудительной блокировки.

Когда монитор теряет управляющее питание, он выдает сигнал принудительной блокировки для поддержания состояния блокировки. Монитор оснащен функцией «самопроверки», которая позволяет автоматически обнаруживать различные функциональные модули датчиков и дисплеев. В случае какой-либо неисправности в устройстве индикатор «питание» будет гореть, индикатор «работа» не загорается, и всегда будет выдаваться сигнал принудительной блокировки для поддержания заблокированного состояния.

Живой дисплей — это тип защитного устройства, которое устанавливается непосредственно на электрооборудование внутри помещения и позволяет визуально отображать наличие рабочего напряжения на электрооборудовании. Когда на устройстве имеется рабочее напряжение, окно дисплея монитора мигает, предупреждая людей о том, что высоковольтное оборудование находится под напряжением, а при отсутствии питания индикация отсутствует.

Использование оборудования

Устройства этой серии обычно устанавливаются на входящих шинах, автоматических выключателях, главных трансформаторах, распределительных устройствах, составных КРУЭ-устройствах и других местах, где необходимо отображать, находятся ли они под напряжением или нет, чтобы предотвратить сбои в работе электрооборудования. Эта серия устройств должна соответствовать стандарту DL/T 538-2006 «Высоковольтные устройства отображения в реальном времени» в энергетической отрасли Китайской Народной Республики.

Особенности оборудования

Надежность: Индуктивные (бесконтактные) датчики могут определять, находится ли цепь под напряжением за пределами безопасного расстояния, с очевидной направленностью, высокой чувствительностью, безопасностью и надежностью.

Экономия: датчик не вступает в прямой контакт с заряженным телом, и нет необходимости проверять частичный разряд во время установки и обслуживания. Он прост, удобен, имеет низкие затраты на техническое обслуживание и имеет длительный срок службы.

Полностью функциональный: он имеет такие функции, как мигающий дисплей, самопроверка и активация схемы принудительной блокировки, действительно играющей роль всесторонней принудительной блокировки.

Адаптивность: благодаря разнообразию форм он может широко использоваться в различных местах, таких как внутренние и наружные, комбинированные устройства КРУЭ и распределительные устройства.
